使用“墙洞口”工具可以在直线墙或曲线墙上剪切矩形洞口。

要剪切圆形或多边形洞口，请参见编辑墙轮廓。

在弧形墙中添加洞口

在墙上剪切矩形洞口

1. 打开可访问作为洞口主体的墙的立面或剖面视图。

2. 单击 （墙洞口）。

   在哪里？

• “建筑”选项卡 “洞口”面板 （墙洞口）

• “结构”选项卡 “洞口”面板 （墙洞口）

3. 选择将作为洞口主体的墙。

4. 绘制一个矩形洞口。

   待指定了洞口的最后一点之后，将显示此洞口。

5. 要修改洞口，请单击“修改”，然后选择洞口。

   可以使用拖曳控制柄修改洞口的尺寸和位置。 也可以将洞口拖曳到同一面墙上的新位置，然后为洞口添加尺寸标注。

   示例

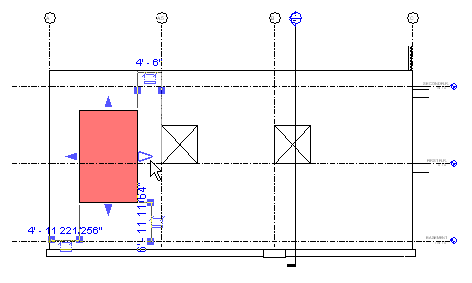

   修改选定洞口

创建开槽洞口的步骤

1. 打开可从中访问作为洞口主体的墙的平面视图。

2. 单击“建筑”选项卡 “构建”面板 “构件”下拉列表 （构件）。

3. 在“修改 | 放置构件”选项卡上，单击“载入族”。

4. 在“载入族”对话框中，浏览到“洞口”文件夹，选择 Passage Opening-Cased.rfa（英制）或 M_Passage Opening-Cased.rfa（公制），然后单击“打开”。

5. 在绘图区域中单击以在墙中放置洞口。
