如何能够画特定角度的弯头，比如30度弯头，20度弯头呢？

1、利用自动布管

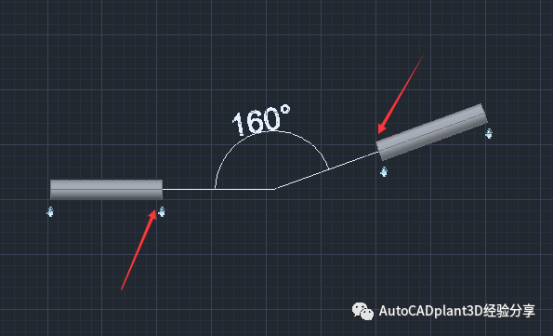

先把弯头两端的管道用辅助线画出来，注意留出自动布管的空间。例如想画20度弯头，先画两条角度为160度的直线，然后在画两节短管道，如图所示

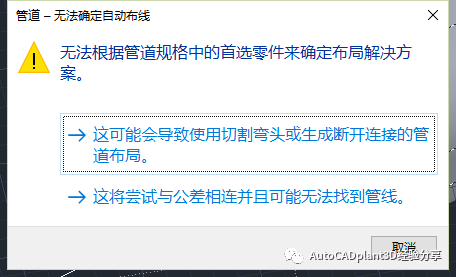

把其中一个箭头所指的管道拉到另外一个箭头（捕捉到端点），然后会出现如图

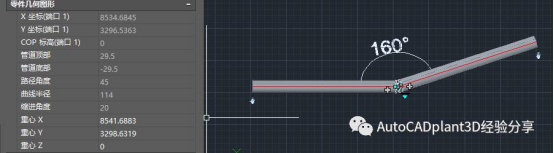

选择上面的切割弯头，就自动生成了20度弯头

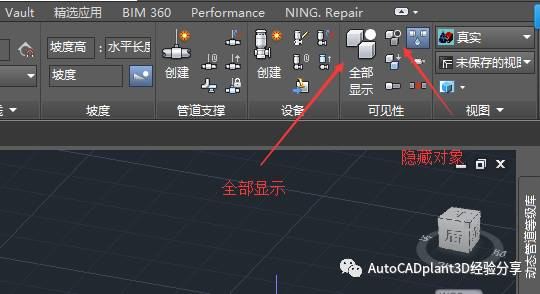

画完之后记得把辅助线删除，养成良好习惯（可以使用隐藏命令先把管件隐藏，再进行辅助线的删除，最后全部显示）如图

2、直接切割弯头

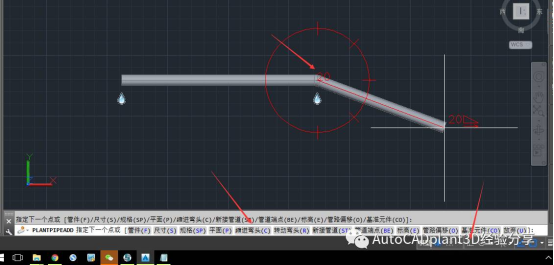

在布置管道的时候,下面命令行有一个缩进弯头（快捷键C），点击它，然后记得把正交关闭（快捷键F8），如图所示，我们就能转动角度，把角度转至20，放置，然后就直接生成了20度弯头。

这种方法不用辅助线，比第一种方法更为便捷一点。哪个顺手用哪个！

另：介绍一下另外一种切换指南针的方法，我们用在布置管道时，大部分学友都知道用“P”（平面）的快捷键来切换三个平面的指南针，这里我分享另一种方法--在需要切换时，按住Ctrl，点击鼠标右键。（终于不需要再看看键盘找P了，有木有）
