编者按：尽管这个软件的建模能力比较差，但是我们还是能用三维实体修改和MESH网格命令来加强这个软件的建模能力，以便我们可以画出外形更好的设备模型；利用软件功能实现快速修改三维实体。

1、实体历史记录

当我们打开特性（CTRL+1）对话框，然后选择任意一个三维实体对象后，就可以在实体历史记录分类下看到有两个选项：历史记录及显示历史记录

1>历史记录部分：

实体历史记录：当我们准备修改经过布尔运算（并集差集交集）生成的复合实体时，可以实现参数化修改其历史记录。

历史记录：SOLIDHIST（系统变量）（控制新复合实体是否保留其原始零部件的历史记录。）

其值有0和1两个值

0：将新实体的“历史记录”特性设定为“无”，将不保留历史记录

1：将新实体的“历史记录”特性设定为“记录”，实体将保留其原始对象的历史记录（建议选择1，以便以后快速修改）

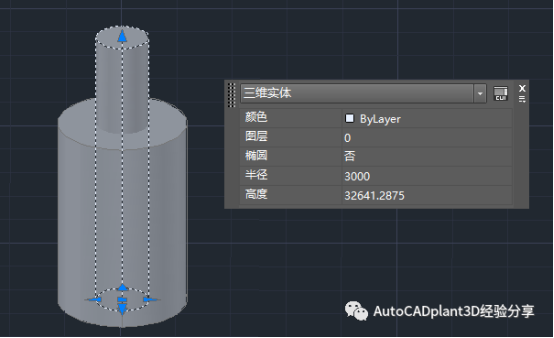

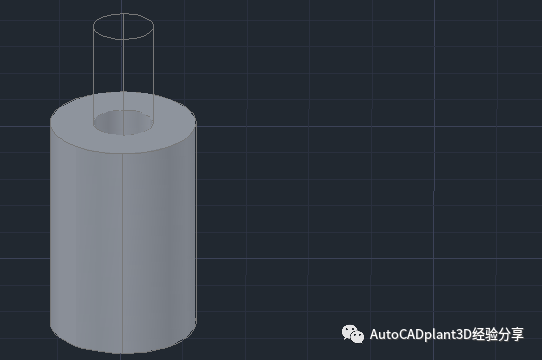

举例：首先把系统变量SOLIDHIST的值设为1。创建了两个圆柱体，如图

然后运行布尔运算的差集，把大圆柱体中的小圆柱体截去

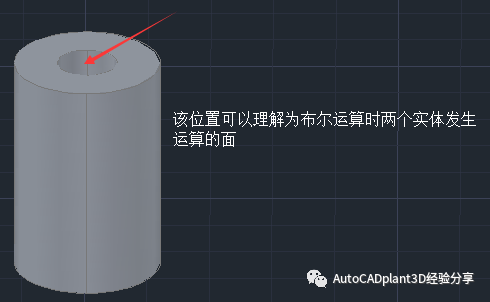

此时，按住CTRL点击图示位置，该位置可以理解为布尔运算时两个实体发生运算的面。

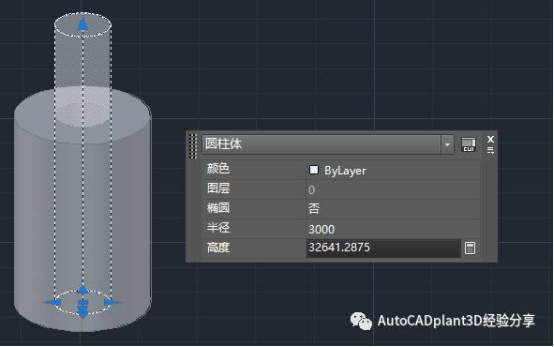

然后就可以在快捷特性中直接修改其参数（快捷属性的配置参考AutoCAD Plant 3D实用技巧：快捷特性的使用）

2>显示历史记录部分：

显示历史记录：SHOWHIST（系统变量）控制图形中实体的“显示历史记录”特性。（此命令请自行F1，里面有详细的介绍。甩锅给F1大神了！~）

将其值设为2后，我们就可以很方便看到所有有实体记录的复合实体了。

2、利用CTRL修改三维实体

有时我们用拉伸，放样的实体无法修改其参数，这时我们可以用这个CTRL命令来实现修改了。

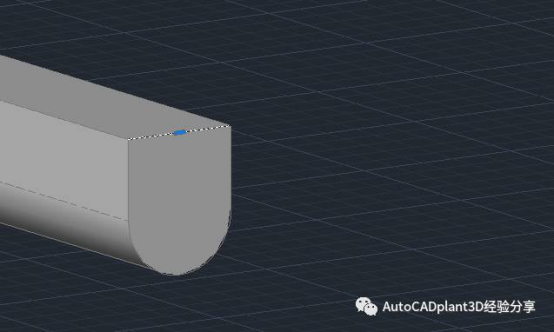

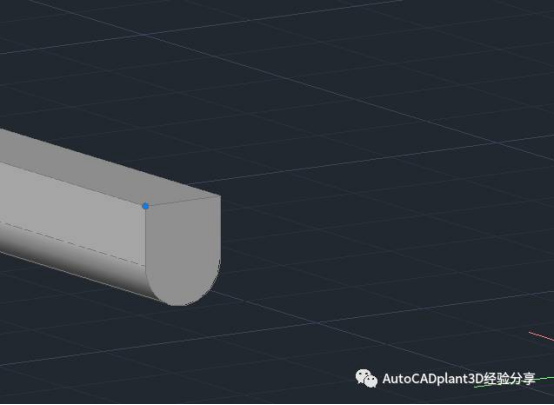

按住CTRL点鼠标左键我们可以选中一个三维实体中的：点，线，面。

当把鼠标放在上面的夹点（蓝点）上时会发现有一些选项，可以移动、延伸所选中的点、面、线，快速的修改三维实体。

注：曲线是无法选中的，但是曲面是可以的！~

另注：还可以利用提取已有三维实体的边（命令：XEDGES），通过调整边再重新利用放样、拉伸、扫略等建模命令重新建模也是可行的，这依据于具体的模型以及操作的需求了。

3、MESH网格命令

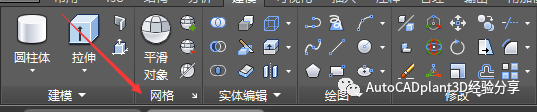

上图为网格修改的命令大家可以自行研究。

吐槽一下：这个软件把网格修改命令放在选项卡，却没有把如何创建网格加入选项卡，这是个坑吗？

网格创建命令：MESH

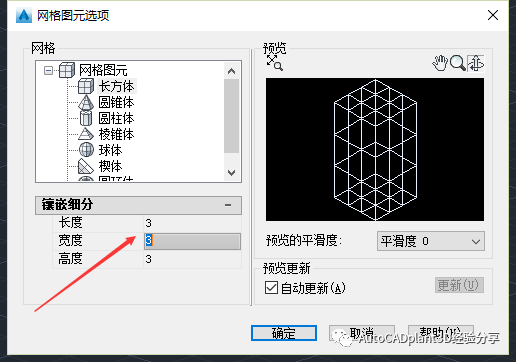

在命令行输入MESH命令，选择设置，选择镶嵌，进入如下对话框

注，上图的镶嵌细分是可以修改的，根据我们的需要先设置要生成的细分个数，然后再用MESH命令创建网格（仔细看看命令提示行都有什么内容）

创建好网格后，把网格与上面的CTRL修改实体的方法结合一下，然后再利用增加减少平滑度等网格修改命令，就可以生成许多所需要的模型了。

当然这些网格也可以转换为实体或者曲面。

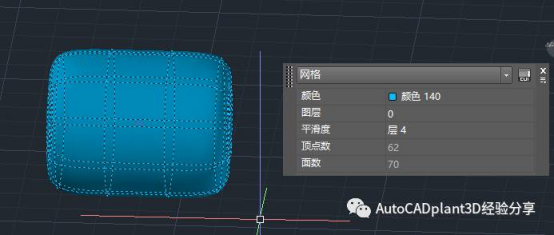

当遇到的一些设备形状比较特异的时候就可以使用网格这个工具了(例如电机：创建一个网格圆柱体，平滑网格，简单电机就生成了，如图所示)。

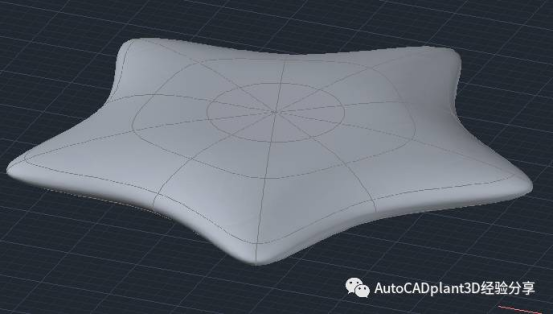

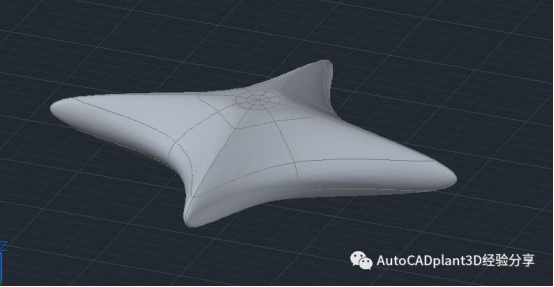

下面是我利用网格画的一些图形

网格的作用远不止这些，网格和CTRL修改实体结合到一起，会生成许多普通建模难以生成的图形。

注：网格也可以转换为实体。
