改造幕墙嵌板

可能需要在幕墙嵌板上开一个洞口，如通风孔。 可通过将嵌板作为内建图元进行编辑来创建洞口。

1. 选择一个幕墙嵌板，然后单击“修改 | 幕墙嵌板”选项卡 “模型”面板 “在位编辑”。

   注： 如果不能选择“编辑内建图元”，请在绘图区域中，单击与嵌板对应的 。 锁定图标指示面板属性取决于幕墙系统。 单击锁定图标，可以替换选定嵌板的属性。

   选定嵌板是唯一可编辑的几何图形。

2. 选择嵌板。

3. 要编辑嵌板的形状，请单击“修改 | 玻璃”选项卡 “模式”面板 “编辑拉伸”。

4. 在草图模式下，根据需要改造嵌板。

   例如，可以在嵌板上添加一个门洞。

5. 单击“完成编辑模式”。

创建不同的幕墙网格布局

若要在幕墙图元每个面上创建不同的网格布局，可以更改水平和垂直轴线的数量及其对正、偏移和角度。

要修改某个面的幕墙网格布局，请选择幕墙图元，然后单击 （配置网格布局），该选项显示在幕墙图元的每个面上。 可以通过访问“图元属性”来修改布局，也可通过以图形方式修改幕墙网格布局界面来实现。

以下是幕墙图元的可以按面设置的实例属性：

• Number

• 对正

• 偏移

• 角度

修改幕墙网格布局

使用画布中控制柄来更改幕墙的网格布局

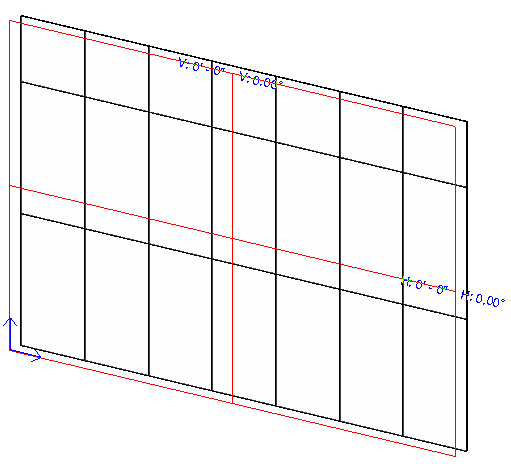

选择幕墙图元面，然后单击 （配置网格布局）；此时在幕墙网格面上打开幕墙网格布局界面。 使用此界面，可以图形方式修改面的实例参数值。
