本文是关于如何利用CAD软件绘制五角星的说明。五角星是一种常见的几何形状，在设计和绘图中经常用到。利用CAD软件可以更加方便、准确地绘制五角星。本文将详细介绍利用CAD软件绘制五角星的步骤和技巧。

步骤一：打开CAD软件并创建新的绘图文件

首先，打开CAD软件并创建一个新的绘图文件。选择合适的尺寸和比例，以便后续绘制五角星。

步骤二：绘制五边形

五角星是由一个内接五边形和五个三角形组成的。因此，首先需要绘制一个内接五边形。选择绘制直线的工具，开始绘制五边形的五条边。可以选择绘制的起点和终点，通过连接这些点来绘制五边形的边。

步骤三：确定五角星的顶点坐标

五角星的顶点坐标是关键，决定了五角星的形状和大小。根据五边形的边长和中心点，可以计算出五角星的顶点坐标。可以使用CAD软件的计算功能或手动计算得出。

步骤四：绘制五角星的五个三角形

根据步骤三得出的五角星顶点坐标，选择绘制三角形的工具，开始绘制五角星的五个三角形。依次选择五角星的每个顶点和中心点，通过连接这些点来绘制三角形。

步骤五：修整并调整五角星的细节

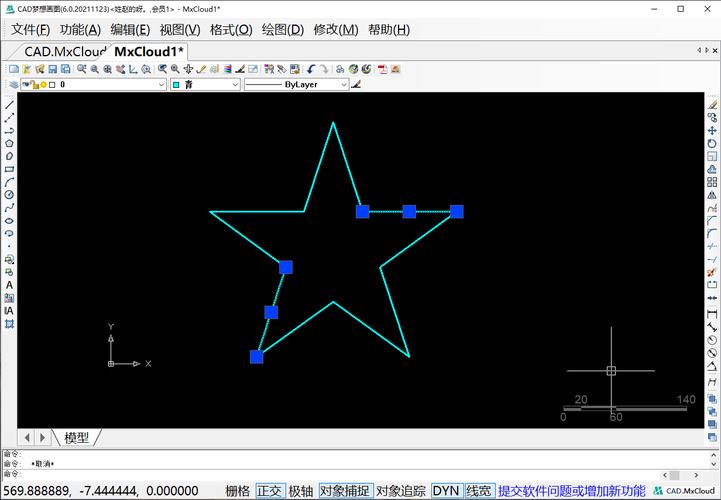

绘制完成后，可以对五角星进行修整和细节调整。可以选择移动、旋转和缩放工具来调整五角星的位置、方向和大小。还可以选择修改线的颜色和粗细，以及添加填充效果等。

步骤六：保存并导出绘图文件

绘制完五角星后，要记得保存绘图文件，防止数据丢失。可以选择合适的文件格式保存，比如DWG、DXF等。如果需要导出为其他格式，比如JPEG、PNG等，可以选择相应的导出选项。

总结

利用CAD软件绘制五角星可以提高绘制效率和准确度。通过本文所述的步骤和技巧，相信读者可以轻松掌握如何利用CAD软件绘制五角星。希望本文对读者有所帮助，谢谢阅读！
