以下是关于“CAD图转化为三维实体的方法及步骤”的800字说明：
在当今的设计和建筑领域中，使用CAD软件进行三维建模已经成为标准。然而，有时候我们可能会遇到需要将已有的二维CAD图纸转化为三维实体的情况。这样的需求可能来自于设计过程中对于空间感的要求，或者是为了更好地进行可视化展示。本文将介绍一些常用的方法和步骤，帮助您将CAD图转化为三维实体。
方法1：基于二维CAD图的厚度分析
第一种方法是基于二维CAD图的厚度分析。这种方法适用于平面布局明确的图纸，如建筑平面图或机械零件图。步骤如下：
- 打开二维CAD图纸并选择需要转化为三维实体的区域。

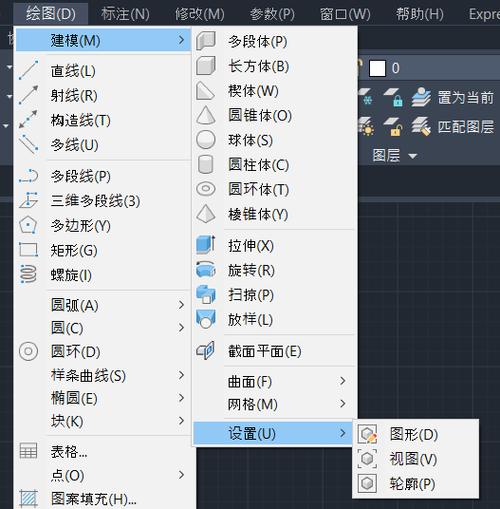

- 使用CAD软件的“拉伸”或“挤压”命令，将选择的区域向上或向下拉伸一定的距离，以创建实体的高度。
- 按需使用CAD软件的其他编辑命令，如“修剪”或“延伸”，对创建的实体进行必要的修饰。
- 最后，保存为三维模型文件，如.STL或.STEP格式。
方法2：从二维CAD图的轮廓建立三维模型
第二种方法是从二维CAD图的轮廓建立三维模型。这种方法适用于轮廓较为复杂的图纸，如地形图或工艺流程图。步骤如下：
- 打开二维CAD图纸并选择需要转化为三维实体的轮廓线。
- 使用CAD软件的“偏移”命令，复制选择的轮廓线，并将其偏移到合适的位置。
- 连接偏移线与原始轮廓线，形成封闭的轮廓。
- 将封闭的轮廓使用CAD软件的“挤压”命令，拉伸一定的距离，以创建实体的高度。
- 按需使用CAD软件的其他编辑命令，对创建的实体进行必要的修饰和调整。
- 最后，保存为三维模型文件，如.STL或.STEP格式。
方法3：基于CAD图的曲面建模
第三种方法是基于CAD图的曲面建模。这种方法适用于需要精确控制曲面细节的图纸，如汽车外壳设计或产品外观设计。步骤如下：
- 打开二维CAD图纸并选择需要转化为三维实体的曲面区域。
- 使用CAD软件的“偏移”命令，复制选择的曲面线，并将其偏移到合适的位置。
- 使用CAD软件的“曲线”或“曲面”命令，根据曲面线细节创建曲面。
- 按需使用CAD软件的其他编辑命令，对创建的曲面进行必要的修饰和调整。
- 最后，保存为三维模型文件，如.STL或.STEP格式。
无论使用哪种方法，将CAD图转化为三维实体都需要一些专业的CAD软件和技术知识。因此，如果您对CAD不熟悉或没有足够的时间进行学习和实践，最好请专业的CAD设计师或工程师帮助您完成这个过程。
