本文旨在说明如何在CAD制图中添加图纸中心线。图纸中心线是一种用来标记图形的中心位置和对称轴的线条。在CAD制图中，添加图纸中心线可以帮助我们更准确地定位和设计图形，使图纸看起来更专业和规范。

步骤一：打开CAD软件并创建新图纸

首先，打开你常用的CAD软件，并创建一个新的图纸。在CAD的界面上找到“新建”或“创建”按钮，点击它，然后选择一个合适的图纸模板或设定图纸的大小和比例。

步骤二：选择绘图工具

在CAD的工具栏上找到“绘图工具”或“绘图”选项。根据你的需求，选择合适的绘图工具，如直线工具、圆弧工具或多段线工具等。

步骤三：绘制图形

使用选定的绘图工具，在图纸上绘制你想添加中心线的图形。根据你的需要，可以绘制各种形状和尺寸的图形，如矩形、圆形、三角形等。

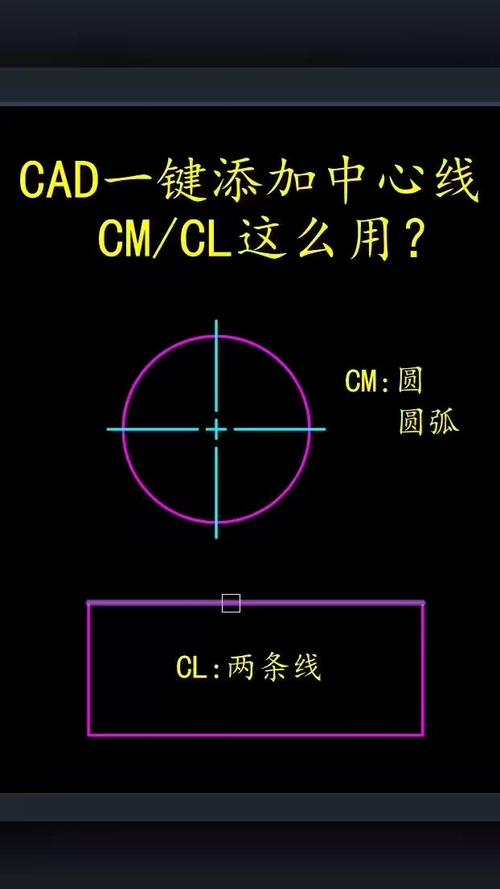

步骤四：选择中心线工具

在CAD的工具栏上找到“中心线工具”或“中心线”选项。点击它，然后选择合适的线型和线宽，以及中心线的位置和长度。

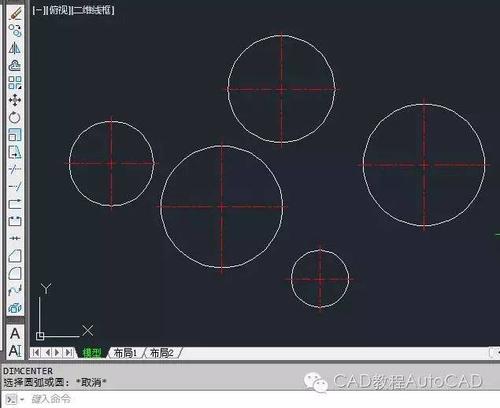

步骤五：添加中心线

将鼠标光标移动到你想在图形中添加中心线的位置上，然后点击鼠标左键，开始绘制中心线。根据你的需要，可以绘制水平、垂直或倾斜的中心线。

步骤六：编辑中心线

如果你需要调整中心线的位置或长度，可以使用CAD软件提供的“编辑工具”或“编辑”选项。点击它，然后选择要编辑的中心线，移动或拉伸它们，直到满足你的要求。

步骤七：保存和打印图纸

完成中心线的添加后，记得保存你的图纸。点击CAD界面上的“保存”或“保存为”选项，选择一个适当的文件名和保存位置。如果需要，你还可以通过选择“打印”或“打印预览”选项来查看和打印你的图纸。

总结：

在CAD制图中添加图纸中心线是一个简单而重要的步骤，它可以帮助我们更准确地定位和设计图形，使图纸看起来更专业和规范。通过按照以上步骤，你可以轻松地在CAD制图中添加图纸中心线，并根据需要进行编辑和调整。希望本文对你有所帮助。
