本文将介绍使用CAD引线标注的技巧，以帮助读者更好地理解和应用这一功能。引线标注是CAD软件中常用的功能，用于在绘图中添加说明性文字和尺寸。通过引线标注，我们可以准确地表示尺寸和注释，使绘图更加清晰和可读。

1. 设置引线标注样式

在CAD软件中，可以设置不同的引线标注样式来满足不同的绘图需求。通过选择合适的样式，可以使绘图更加整齐和美观。在设置引线标注样式时，可以选择引线的形状、长度、箭头的样式等。需要根据具体的绘图要求来选择适合的样式。

2. 添加引线标注

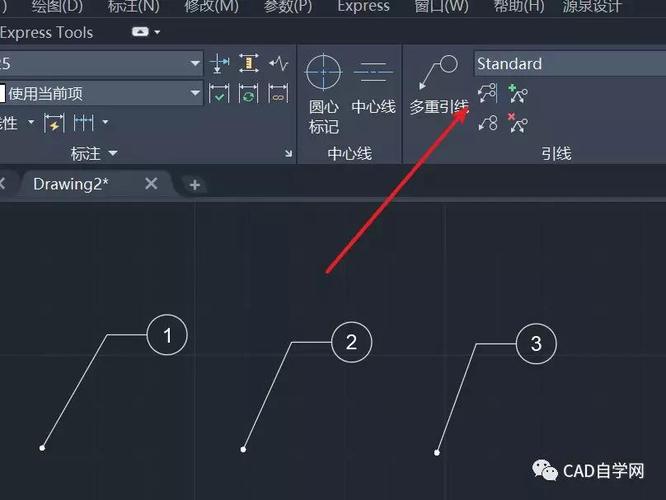

在CAD软件中，添加引线标注可以通过多种方式实现。一种常用的方法是使用“标注”工具栏中的“引线标注”命令。通过点击该命令，然后在绘图中选择需要标注的图形或尺寸，即可添加引线标注。另一种方法是使用“文本”工具栏中的“多行文本”命令，在绘图中选择一个合适的位置，输入需要标注的文字，然后使用“引线”命令添加引线。

3. 调整引线标注位置和长度

在添加引线标注后，可能需要对引线的位置和长度进行调整，以满足实际需要。在CAD软件中，可以通过选择引线标注，然后使用“移动”命令或“拉伸”命令来调整引线的位置和长度。通过选择引线标注上的节点或端点，可以将引线移动到合适的位置，或者通过拖动引线的端点来调整引线的长度。

4. 编辑引线标注文字

在CAD软件中，可以对引线标注的文字进行编辑，以满足不同的标注需求。可以使用“编辑”命令或双击引线标注来进入编辑模式，然后对文字进行修改。可以修改文字的颜色、字体、大小等属性，也可以添加特殊符号或标注符号，使标注更加明确和准确。

5. 删除引线标注

在CAD软件中，如果不需要某个引线标注，可以通过选择引线标注，然后使用“删除”命令来删除它。也可以使用“擦除”命令或按下“Delete”键来删除引线标注。删除引线标注时，需要注意不要误删其他重要的图形或注释。

总结

使用CAD引线标注可以有效地增加绘图的可读性和精确性。通过设置合适的引线标注样式、添加合适的引线标注、调整引线标注的位置和长度、编辑引线标注文字以及删除不需要的引线标注，可以使绘图更加清晰和易读。希望读者通过本文的介绍，能够掌握使用CAD引线标注的技巧，提高绘图效果。
