第一部分

最近因项目需要，需要制作一个类似履带运动的效果，在网上查找了相关资料后，未发现详细的操作步骤。在这里详细列一下操作步骤，给自己一个总结，同时也能让大家看的更加明白，操作起来不吃力。

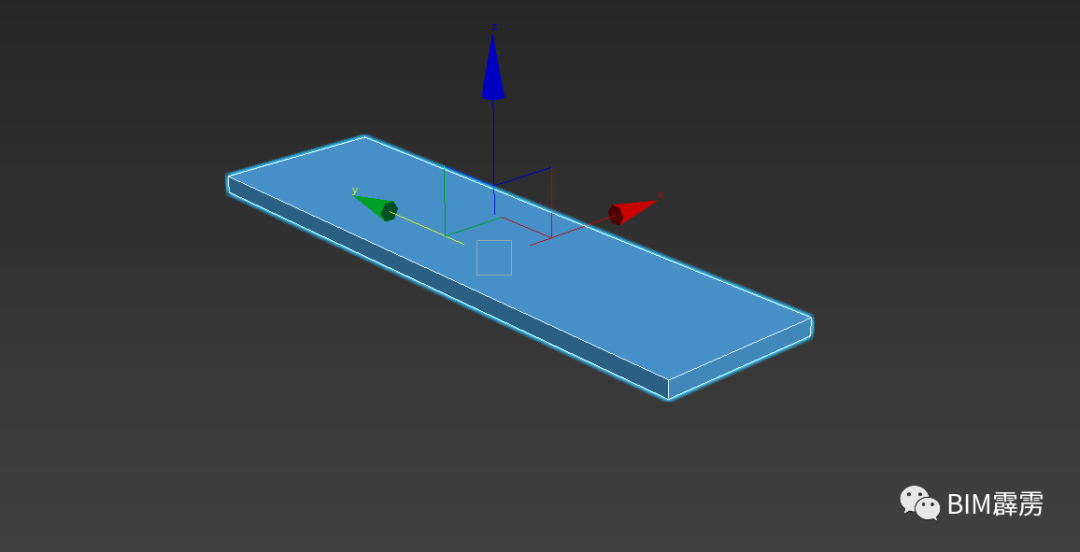

第一步：建立履带模型，只需建一片即可，本次不是建模教学，用Box代替。

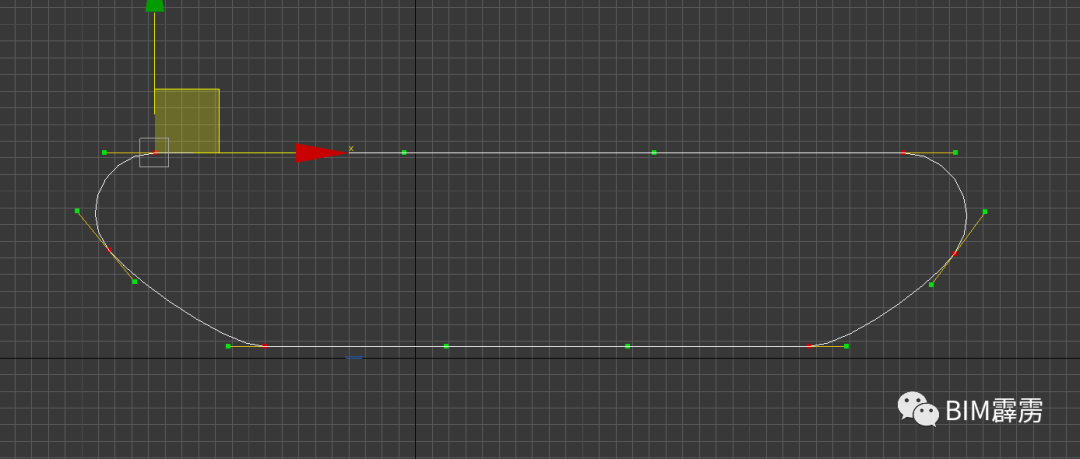

第二步：用线，画出履带的形状轨迹，形状轨迹需要细心调整点，不要着急

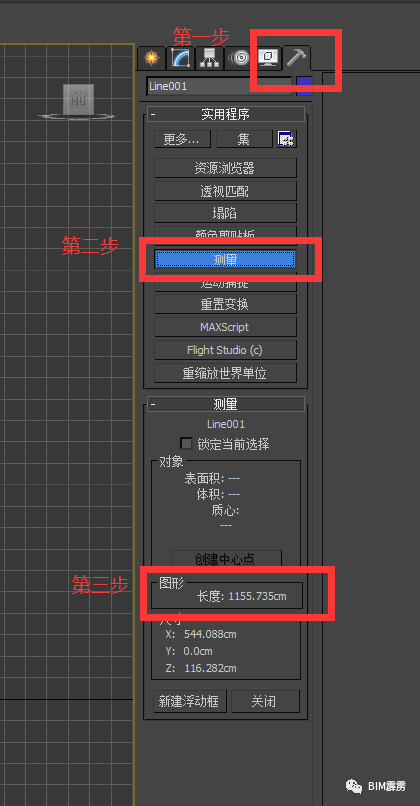

第三步：选中曲线，根据下图所示步骤，用测量工具测量出形状轨迹的长度

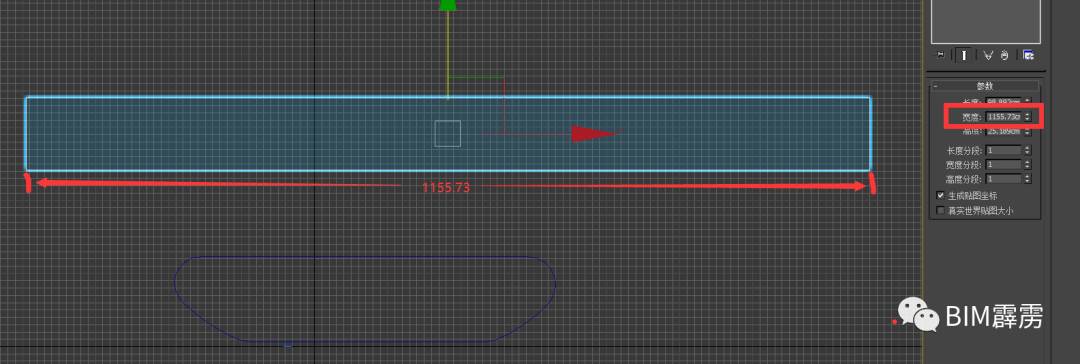

第四步：在视图中建立同样长度的Box，用于长度参考

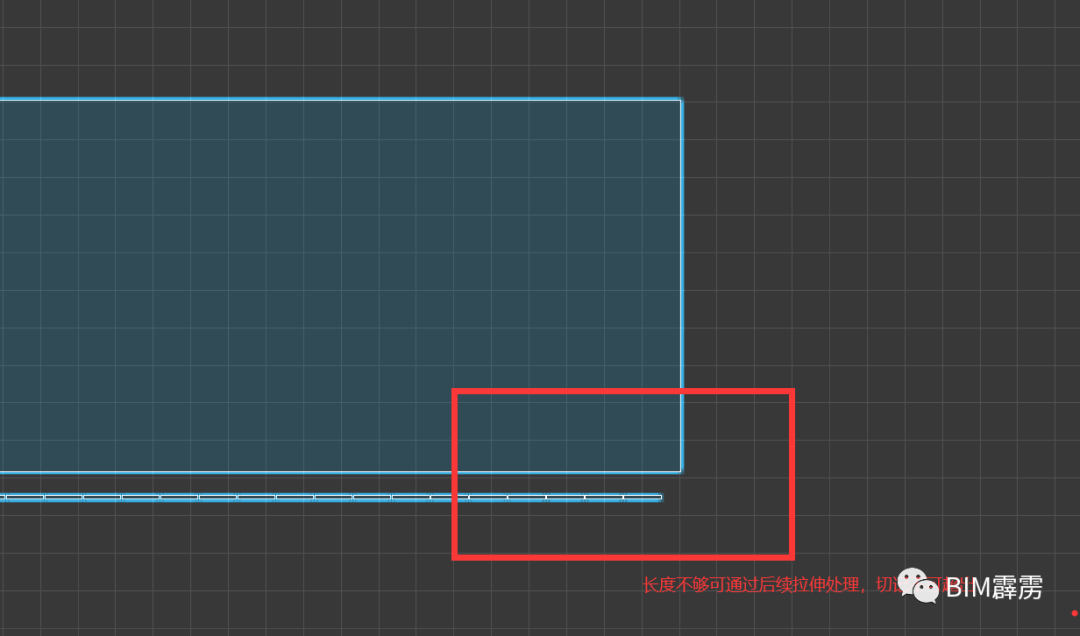

第五步：将第一步中所创建的履带复制多个，达到步骤四中相同的长度

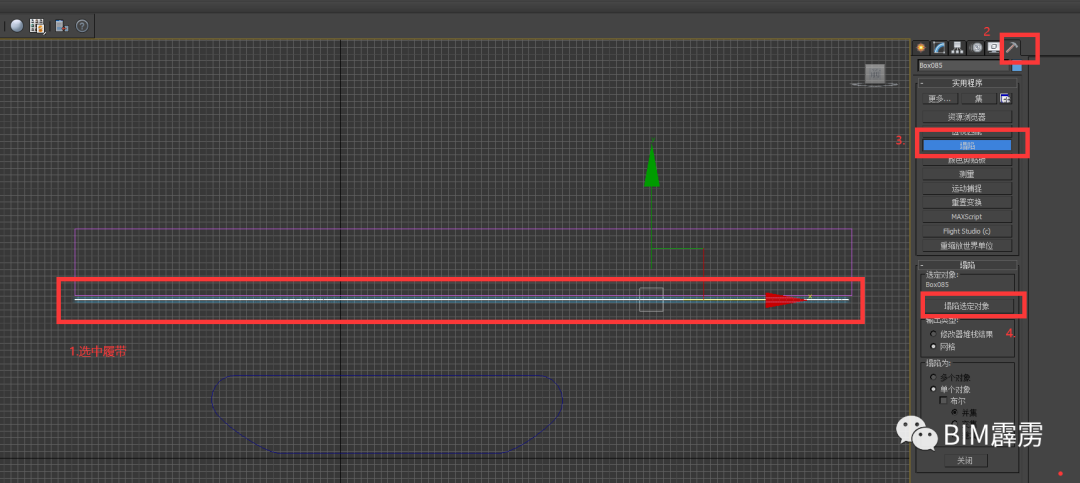

第六步：将复制出的履带塌陷成一个物体，切记不可打组（作为长度参考的Box可以删掉了）

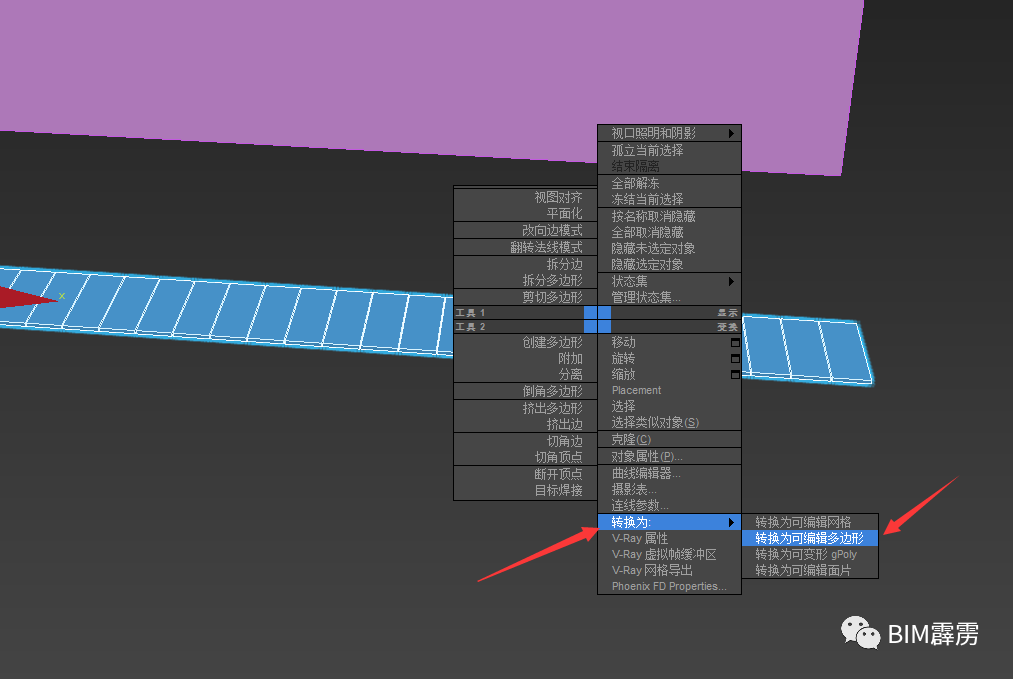

第七步：右键转化为可编辑多边形

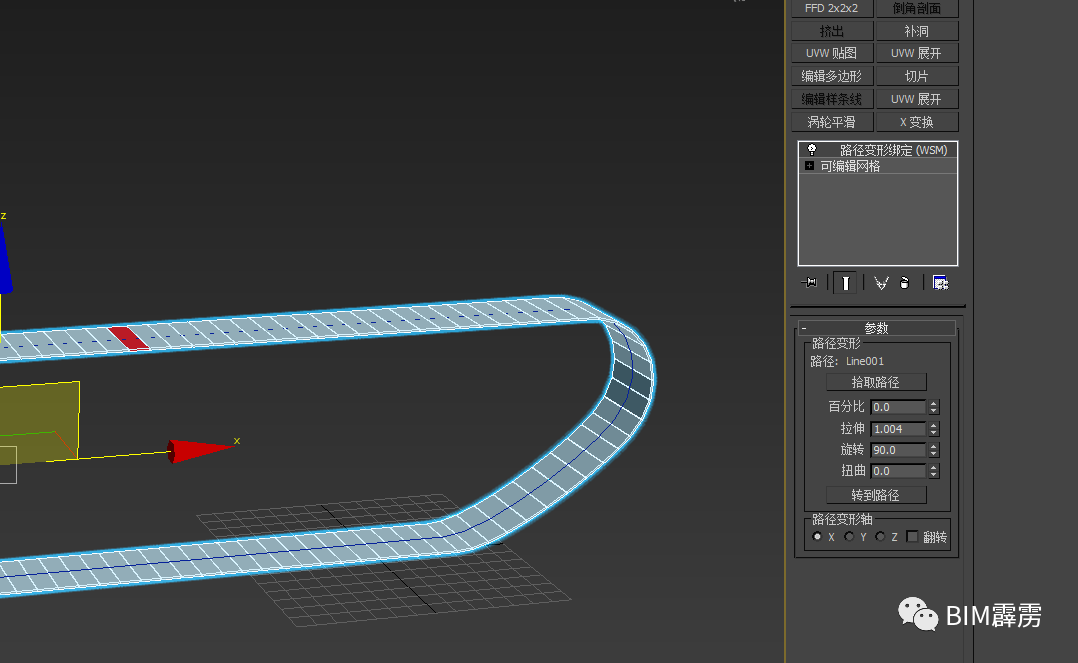

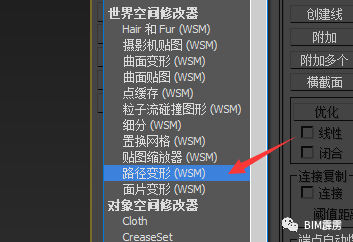

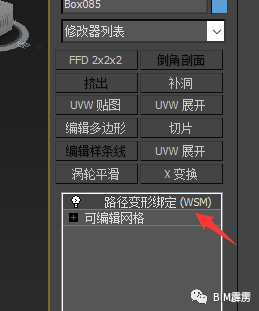

第八步：添加路径变形（WSM）修改器，拾取路径，转到路径，选取合适的轴向

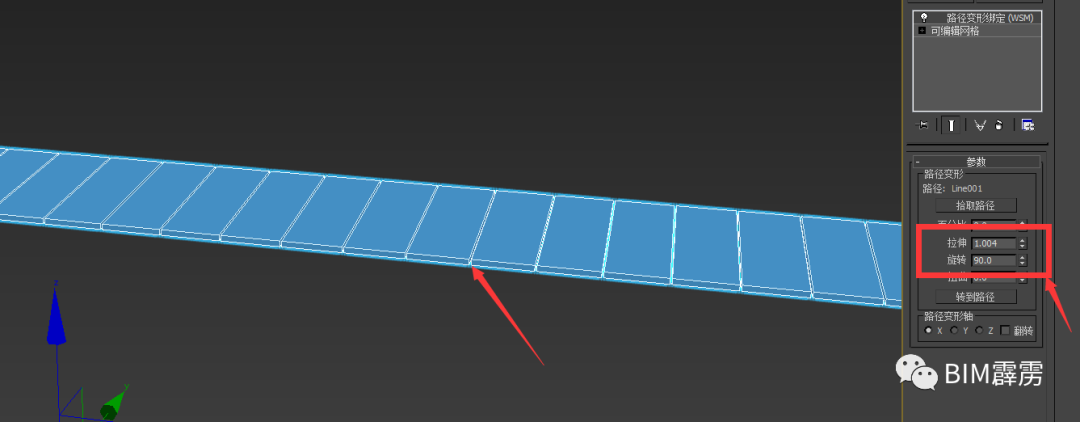

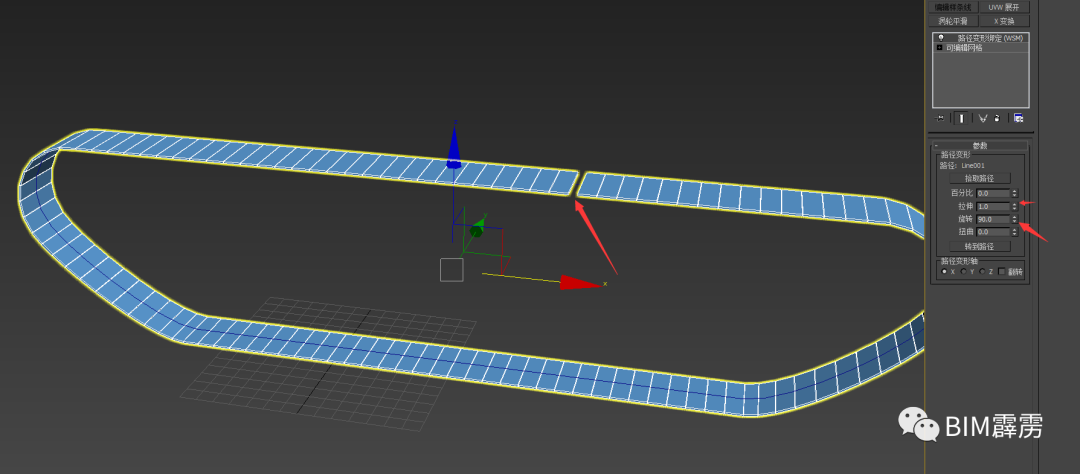

第九步：调整旋转方向，拉伸比例

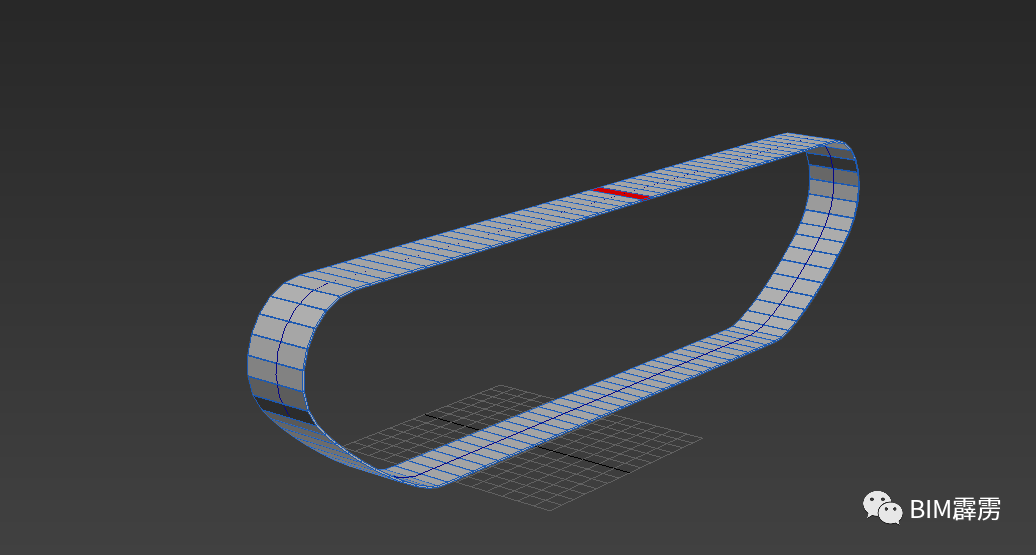

调整到如下图所示，已观察不出较大缝

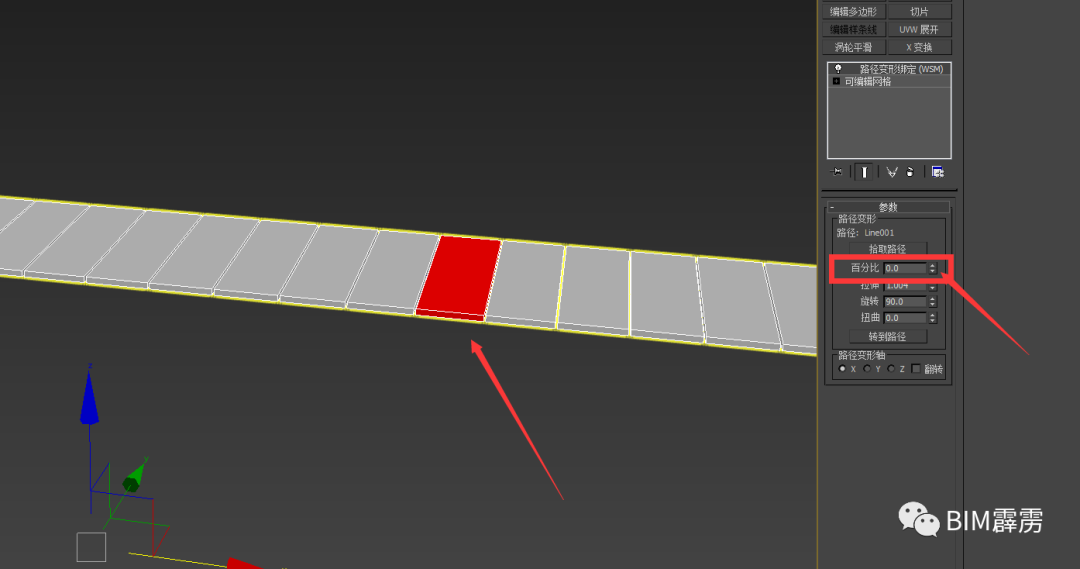

第十步：赋予某一块履带板材质，调整百分比，观察行走是否正确

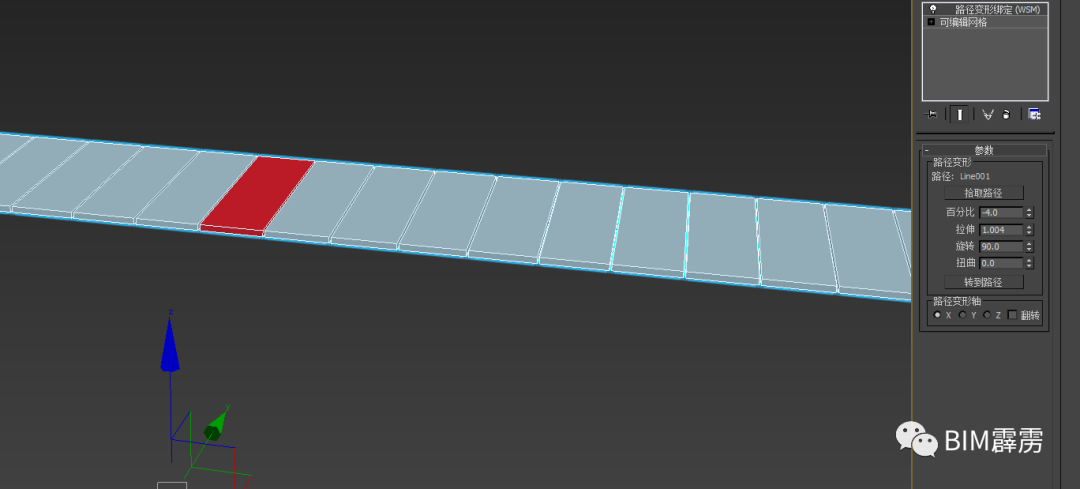

通过观察可以实现正确的行走。

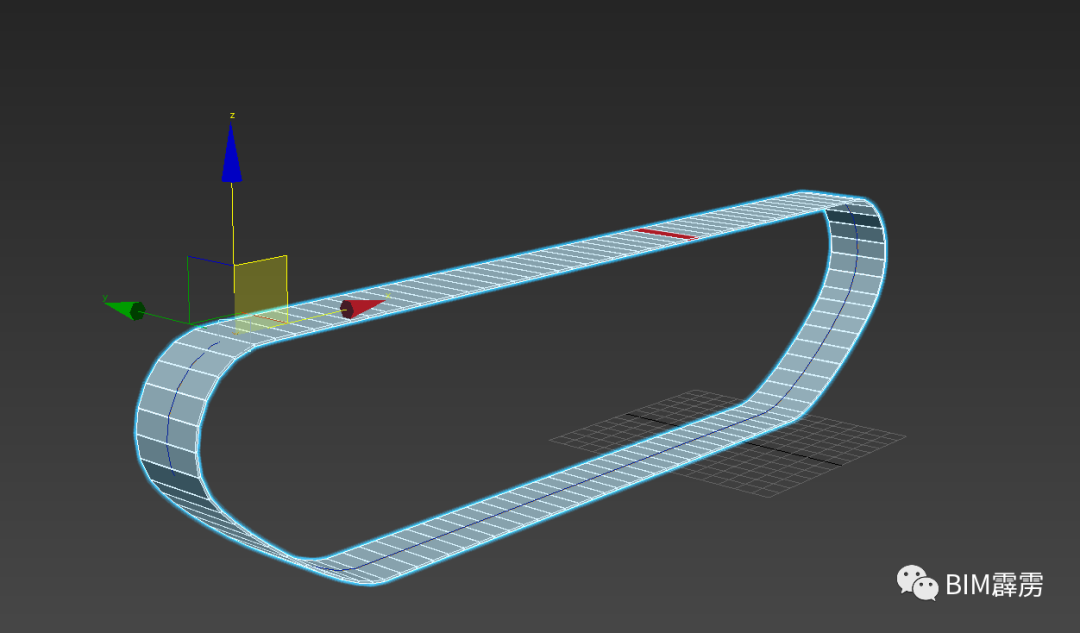

整体观察一下，到现在终于万事大吉了，履带动画完成了。

不，没有，不要高兴的太早，做动画时，物体不只是在做绑定的地方运动，需要打组链接跟着其他物体一起移动。请移动一下履带试试。

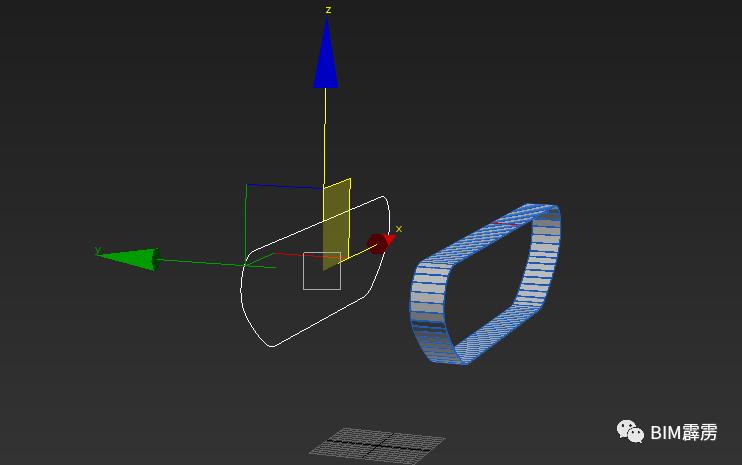

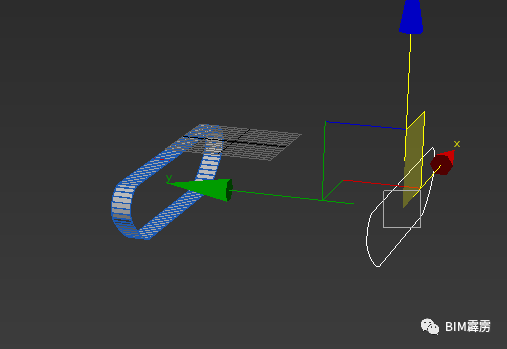

移动时发现，它不能根据我自己的想法进行移动，它在乱跑。

第二部分

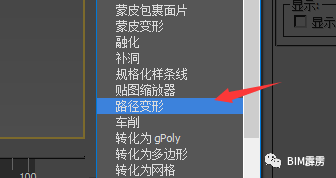

接下来是讲解的重点，有细心的同学会发现，命令修改器中还有一个路径变形命令

它们两个的区别是一个有后缀（WSM）一个没有

简单来说，WSM是指世界空间修改器，不需要绑定到单独的空间扭曲gizmo，便于修改单个对象或选择集。

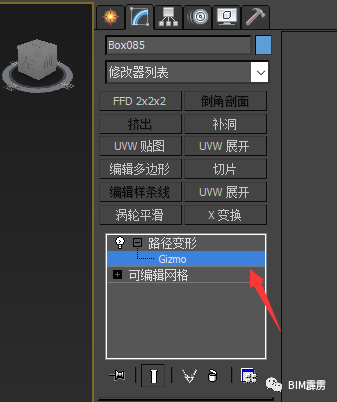

无WSM后缀的代表标注对象空间修改器，具有单独gizmo，可用于更加复杂的操作。

用路径变形修改器命令再操作一遍试试。

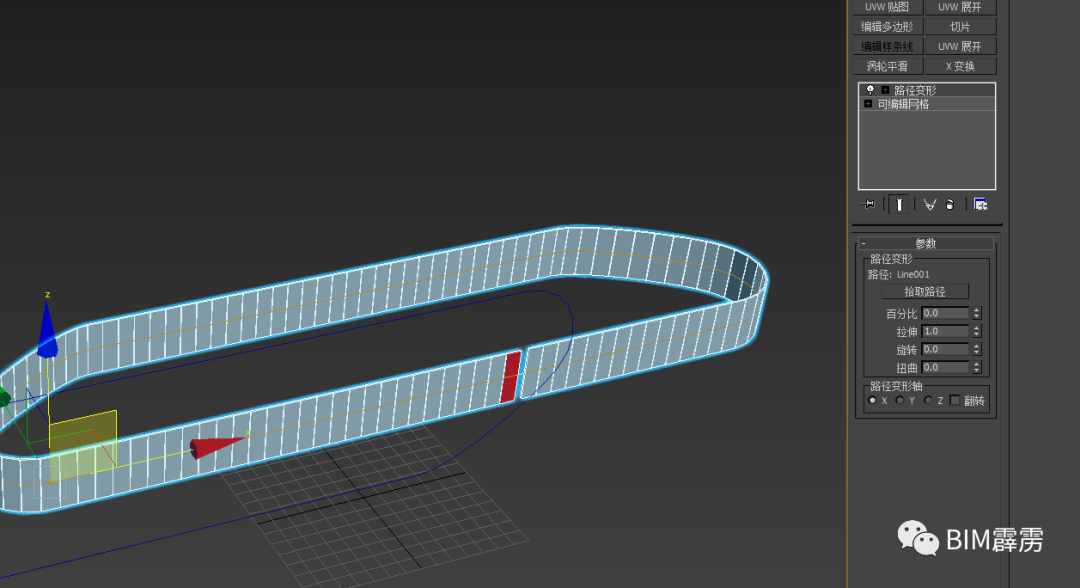

下图的路径变形路面少了“转到路径”的按钮，并且生成的履带不在原先所画的位置。产生的位置随机。

需要手动调整到原先的位置。

此时再移动时就可以根据自己想要的位置进行移动。

总结

认真学好3ds max基础知识，对各种命令熟练使用，了解各个命令的相同与不同。不仅针对路径变形命令，其他命令也是一样，制作时先要想好应用场景，根据自己的需要选择合适的方法，这样才能加快项目制作进度。
