装配式建筑的施工过程是动态的，无论是构件内部还是构件间的节点都容易发生碰撞问题，发生碰撞后再进行处理不但费时费力，还有可能因处理不当造成构件性能下降。虽然传统方式可对图纸进行碰撞检查，但其方式是基于二维图纸进行操作的，这不仅需要来回翻阅图纸进行审核，还需要检查人员有较强的空间想象能力。

随着项目的复杂程度加深，这将是一项工作量很大的工作，并且出错率比较高。因此需要将BIM技术引入装配式建筑的质量控制中进行碰撞检查。

与传统的碰撞检查相比，基于Navisworks的碰撞检查在施工过程中具有的优势如下：

①Navisworks软件可以对某一专业进行构件之间的冲突检查，对于装配式建筑而言，是由一个个构件装配而成的，构件之间的碰撞问题时常发生，因此Navisworks软件在装配式建筑碰撞中有相当大的应用价值。

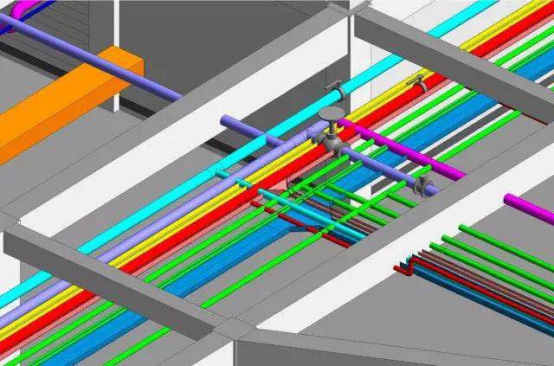

②Navisworks软件具有集成功能，可以将各专业的模型合成一个模型，然后对模型进行碰撞检测，从而实现各专业之间的碰撞检查。如图所示，为某项目BIM机电与结构模型间的碰撞检查。

Navisworks的功能远远不止如此，Navisworks还可进行虚拟施工，但这就不在本文的讨论范围之内了。
