Navisworks Manage软件中提供的“ClashDetective”功能模块，可以对建立的项目模型进行有效识别和校验，经过软件的碰撞检查和冲突分析，对在模型中形成的碰撞位置产生碰撞报告，依据所得到的的结果，对相关的问题进行调整和优化，可以减少因设计失误产生的错误问题。

（1）附加文件

通过Navisworks软件中的“附加”命令按钮，将从Revit软件导出的BIM模型项目文件附加到Navisworks软件中。

（2）添加检测

然后通过点击“ClashDetective”功能编辑碰撞检查参数，选择燃气工艺BIM模型和消防协同项目为碰撞检查的对象，设置碰撞的类型为硬碰撞，公差为0.001m，然后点击“运行检测”功能按钮，运行碰撞检测分析工作，并通过软件生成的碰撞报告查看碰撞结果。如图1：设置碰撞检测对象及参数。

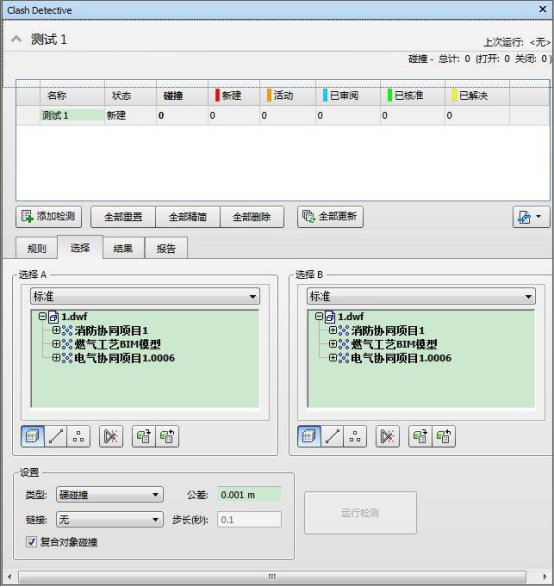

图1 设置碰撞检测对象及参数

（3）导出碰撞报告

利用Navisworks软件的“写报告”功能将生成的碰撞检查报告保存为指定的文件格式，并对碰撞产生的视点进行整合。如图2：生成碰撞报告。

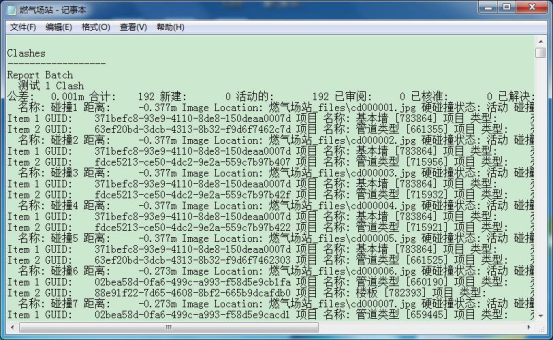

图2 生成碰撞报告

（4）修改模型

通过碰撞检测，可以对碰撞位置进行快速定位，并对两个碰撞实体通过不同的颜色进行标注，以便设计人员查看模型中的各种碰撞问题，如图3：碰撞问题在在三维视图中的显示。返回到Revit软件中，通过输入碰撞点的ID快速确定碰撞点的位置，设计人员对发生的碰撞问题进行综合修改。

图3 碰撞问题在在三维视图中的显示
