    前言

    目前绝大部分地形主要以“等高线”、“高程点”两种数据类型的CAD图面提供，而这两种数据类型中等高线提供的数据精度会比高程点更高。

    邻居：为什么说等高线的精度更高？

    老王：因为等高线上即使是直线也会有很多高程点，所以我们必须对等高线上的点进行优化，删除掉多余的高程点。

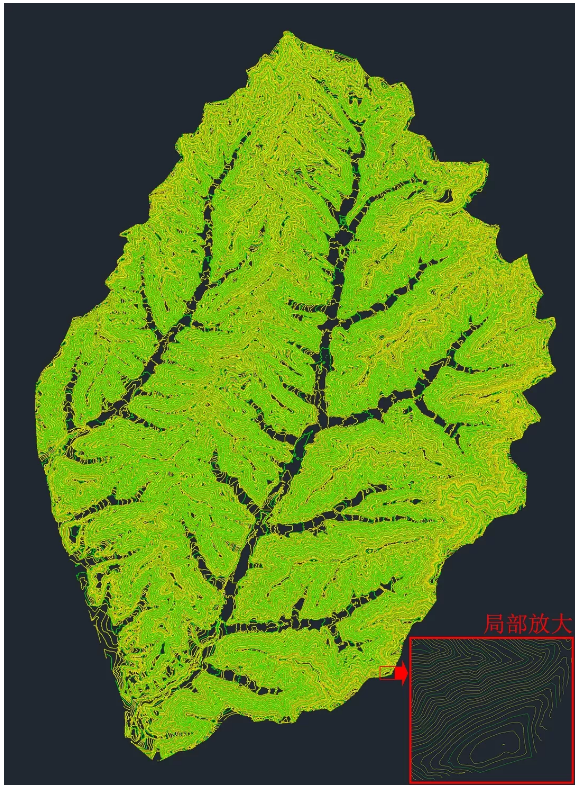

    等高线·类型

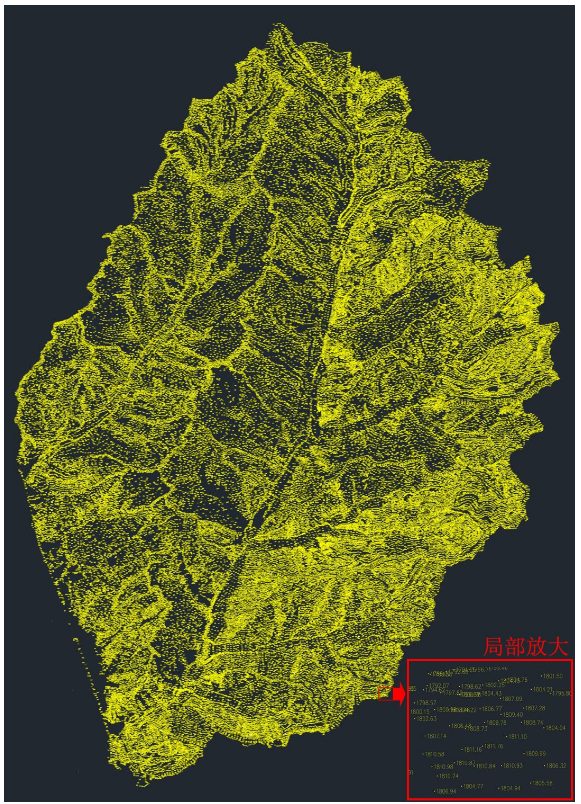

    高程点·类型

    项目概况

    地形面积 13.55平方公里（1355公顷）

    等高线数量 2017条

    等高线上点数量  6454018点

    难点

    每条等高线上高程点数量都很庞大，有的单条等高线上就有65000个高程点。

    如果用传统的方式获取和生成模型，无疑会给电脑设备带来巨大的荷载问题，有的软件根本无法支撑高程点数量如此庞大的地形模型。

    提取工具

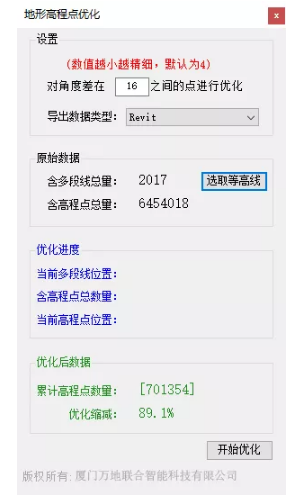

    导出高程点

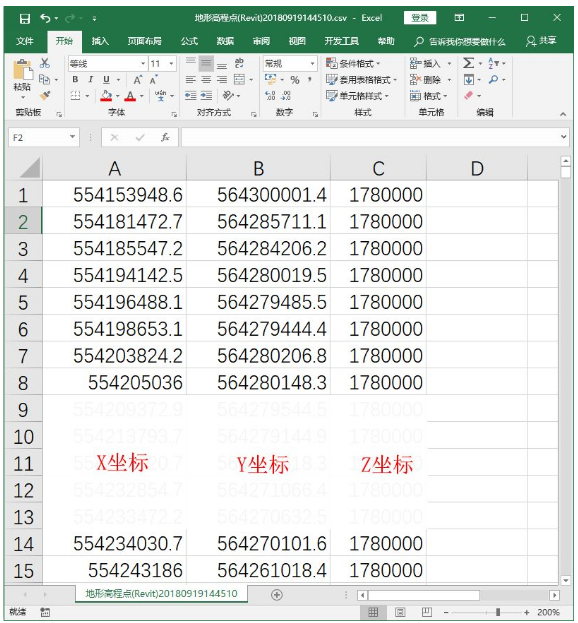

    文档格式  CSV(逗号分隔)(*.csv)

    数据格式 X+Y+Z

    数据单位 毫米(mm)

    通过Dynamo导入Revit

    创建地形

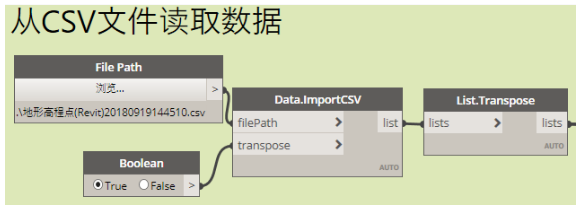

    1.通过“Data.ImportCSV”读取*.csv文件数据；

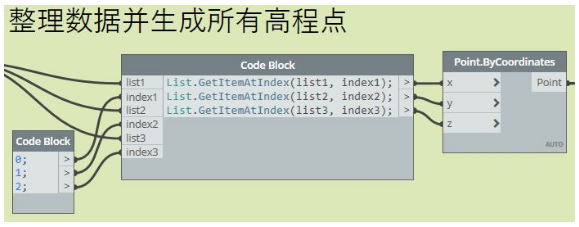

    2.处理*.csv文件数据中每行的XYZ坐标值，并合并成新的高程点数列(Point)；

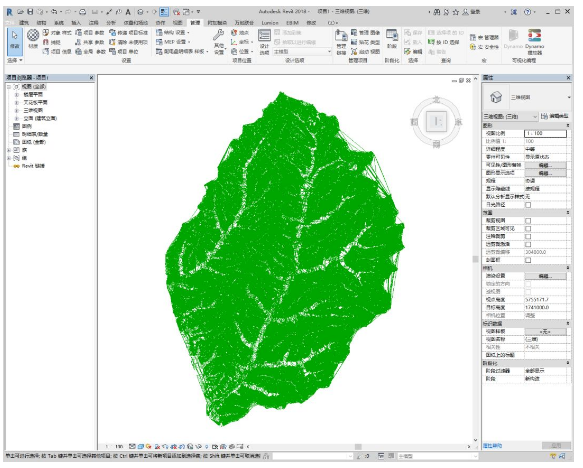

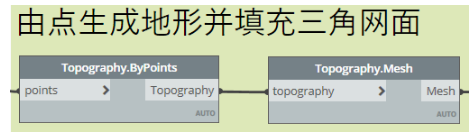

    3.使用“Topography.ByPoints”将高程点数列转换为“Topography类型”，再用“Topography.Mesh”获取并显示出地形上的三角网面（到此Revit中即可显示出地形）。

    创建等高线

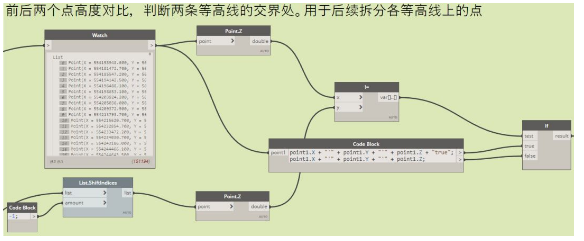

    1.通过算法判断拆开获取每条等高线上的点，用于生成等高线；

    2.使用“NurbsCurve.ByControlPoints”将以上生成的点转成“NurbsCurve类型”；

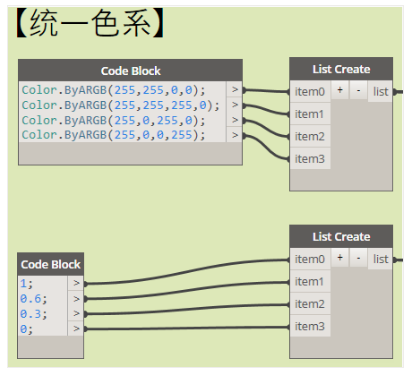

    3.设置不同高程值所有覆盖的颜色范围值；

    4.使用“GeometryColor.ByGeometryColor”将每条等高线根据不同的标高覆盖不同的颜色。

    创建高程点族实例

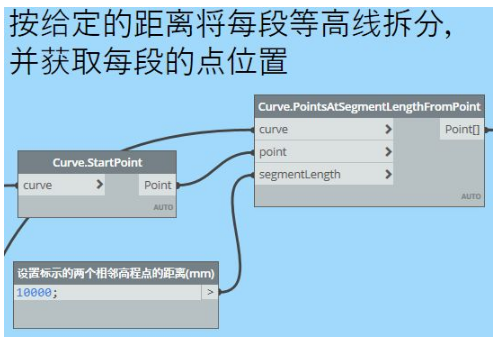

    1.使用“Curve.PointsAtSegmentLengthFromPoint”将每条等高线按10米一段进行拆分，并获取拆分位置点坐标；

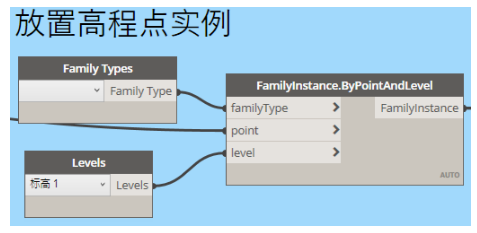

    2.使用“FamilyInstance.ByPointAndLevel”在Revit中将每个拆分点坐标处放置高程点族实例；

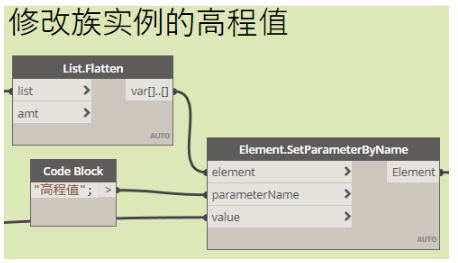

    3.使用“Element.SetParameterByName”将每个高程点族实例改为对应的高程值；

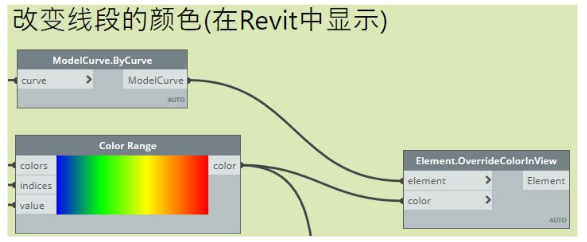

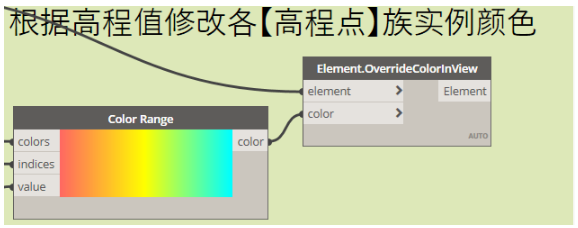

    4.使用“Element.OverrideColorInView”将每个高程点族实例根据不同的标高覆盖不同的颜色。

    运行Dynamo

    分别测试以下两种数量的地形:

    整体地形高程点数量：701354点

    （预计1.5小时）

    局部地形高程点数量：151194点

    （预计0.5小时）

    具体运算时间电脑配置而定。

    很长一段时间过后

    生成效果

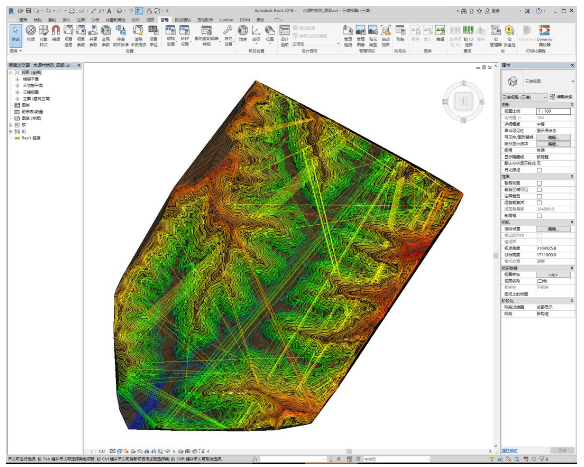

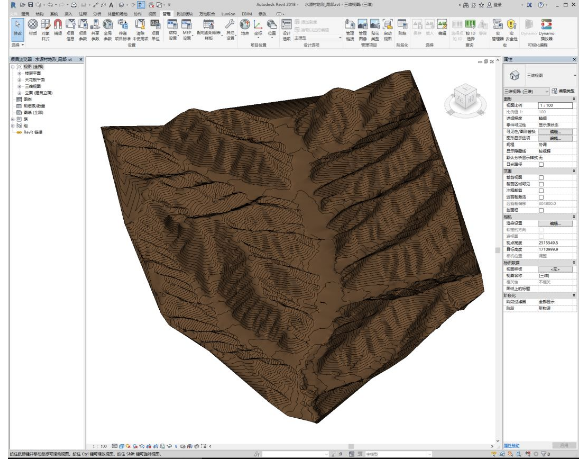

    整体效果

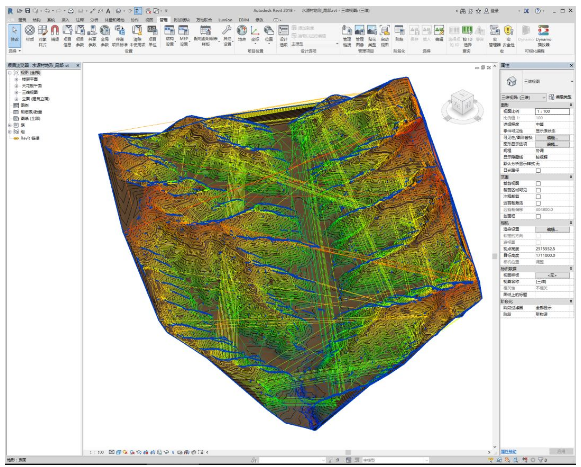

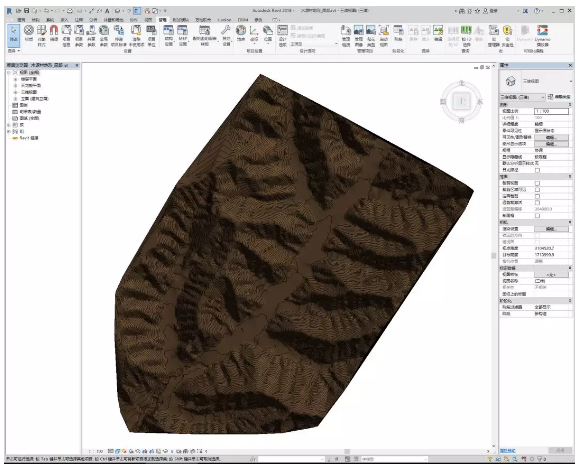

    局部·常规色

    局部·彩色

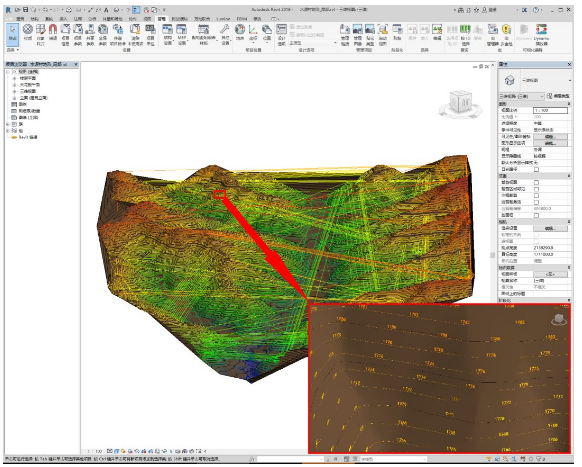

    高程点·放大
