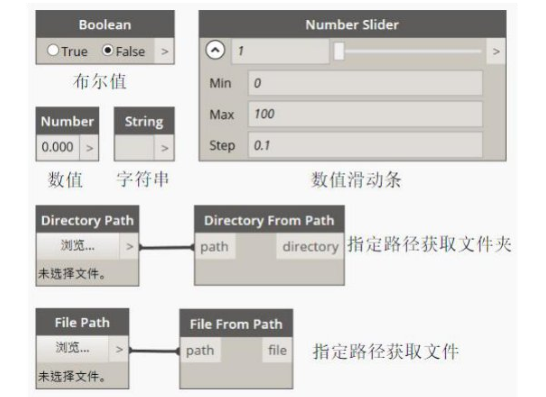

Dynamo中代码形成的节点是最基础元素，也是模型中最重要的元素，节点库内包含所有可调用节点，常用节点库为display显示节点库、geometry几何图形节点、input输入类节点库、Revit相关节点库以及自行添加的节点库。通过输入类节点可以控制数值、字符串以及文件内信息的录入，通过后续节点的处理即可实现整体的参数化建模，常见输入类节点如图1所示。

图1 常用节点

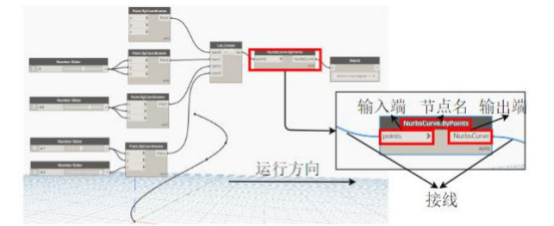

输入类节点大多只能进行命令输出，通过后续节点的设计和实时调整，以编程的方式实现了参数化建模和模型信息的处理，其它每个节点均具有输入端和输出端，不同节点通过接线连接，表达逻辑顺序，运行方向自左到右，如图2所示。Dynamo将代码分块独立成节点，使用者无需再进行庞杂的编程工作，只在输入端进行参数调整即可实现模型修改，如图3所示，只需滑动数据条即可改变曲线形状。

图2 Dynamo节点使用

图3 参数化设计曲线

Dynamo将使用者从代码编译的工作中解放出来，以更加强大的参数设计功能和信息处理能力弥补了Revit在复杂建模和信息管理等方面的弱势。可视化的代码节点更加人性化的同时，在CodeBlock节点中依旧可以使用DesignScript语言进行代码编程，在PythonScript中支持使用Python编程脚本语言自定义节点，大大增强了参数化设计的灵活度。将Dynamo文件以TXT格式打开，即可详细获得Dynamo文件中完整代码，为使用者自行创建节点提供了素材。
