ISO 符号块库 IsoSymbolStyles.dwg 位于 Isometric 项目文件夹中。该项目中的所有 ISO 样式均使用同一块库。

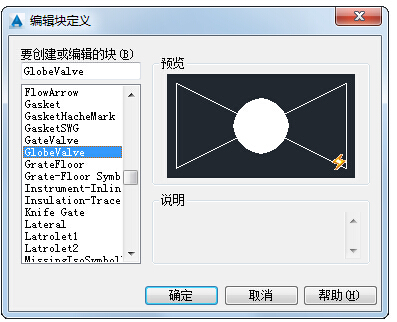

您可以打开 IsoSymbolStyles.dwg，然后使用 bedit 查看符号。

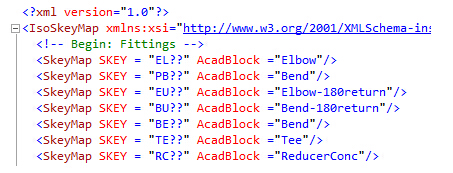

Isometric 项目文件夹还包含 IsoSkeyAcadBlockMap.xml，它可以将 SKEY 映射到符号。

在符号映射中匹配名称时，SKEY 属性支持通配符。例如，ELSW 和 ELBW 都可以匹配 EL??，它将映射到 ISO 符号块名 Elbow。通配符 ? 和 * 均受支持。

如果现有符号适用于不受支持的 SKEY 值，您可以将 SkeyMap 元素复制到新行，并更改 SKEY 属性以匹配该值。您不需要修改 ISO 块库。

您可以使用 AutoCAD 块编辑器修改现有符号的图形。“将块另存为”允许您创建新的 AcadBlock。

若要创建 SKEY 列表，您可以使用数据管理器或等级库编辑器将项目或元件库数据输出到 Excel。在 Excel 中，取消保护该工作表，然后选择内容 ISO 符号定义列，并使用“删除重复项”功能。
