Revit是一款专业的建筑信息建模(BIM)软件，广泛用于建筑设计和施工过程中。导出DWG图形是Revit中的一项重要功能，它能使我们将Revit模型导出为DWG格式的图纸，便于与其他CAD软件进行交互和分享。本文将介绍如何在Revit中导出DWG图形，并提供详细的步骤说明。

以下是在Revit中导出DWG图形的步骤：

第一步：打开Revit软件并打开你想要导出为DWG的Revit模型。

第二步：在Revit界面的顶部菜单栏中，点击“文件”选项卡。

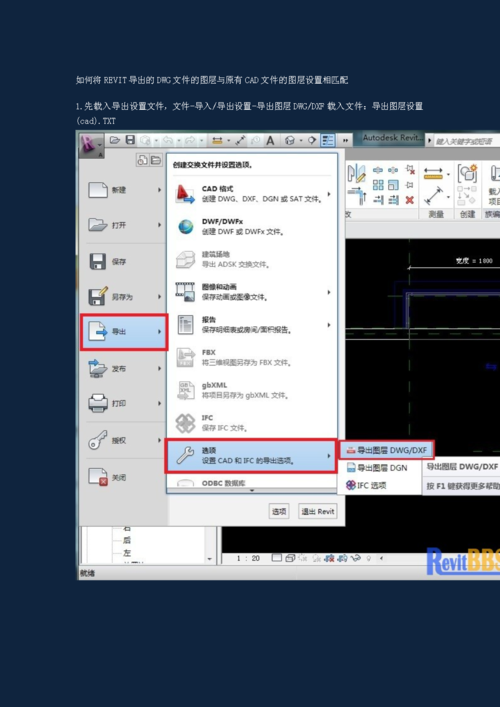

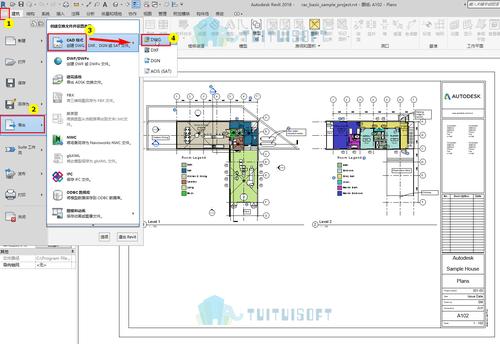

第三步：从下拉菜单中选择“导出”选项，然后点击“CAD格式”。

第四步：在弹出的“导出CAD格式”对话框中，选择DWG作为导出格式。

第五步：点击“选项”按钮来设置导出选项。

第六步：在弹出的“导出选项”对话框中，可以对导出选项进行更详细的设置。例如，你可以选择导出的图层、单位、线型等。你还可以选择导出的视图范围，包括当前视图、项目范围或自定义视图。

第七步：设置完导出选项后，点击“确定”按钮来返回到“导出CAD格式”对话框。

第八步：在“导出CAD格式”对话框中，选择导出的文件路径和文件名，并设置保存类型为“当前视图”或“选定视图集”。

第九步：点击“导出”按钮来开始导出DWG图形。

第十步：导出完成后，你可以在你选择的文件路径中找到导出的DWG图形。

总结：

通过以上步骤，我们可以轻松地在Revit中导出DWG图形。这使得我们可以方便地与其他CAD软件进行交互，共享和编辑Revit模型。同时，导出的DWG图形也可以用于制作施工图纸、展示设计方案等。

然而，值得注意的是，导出的DWG图形可能会包含一些Revit模型中的信息丢失或不准确。因此，在导出之前，建议对Revit模型进行一次全面的检查，以确保导出的DWG图形符合预期。

Revit中导出DWG图形的过程虽然简单明了，但对于初学者来说可能还是会有一些困惑。因此，建议在学习和使用Revit软件时，多参考Revit的官方文档和教程，以便更好地掌握和应用导出DWG图形等功能。
