Revit是一款广泛用于建筑设计和结构分析的软件。在Revit中插入结构平面是一个常见的操作，下面将介绍如何进行。

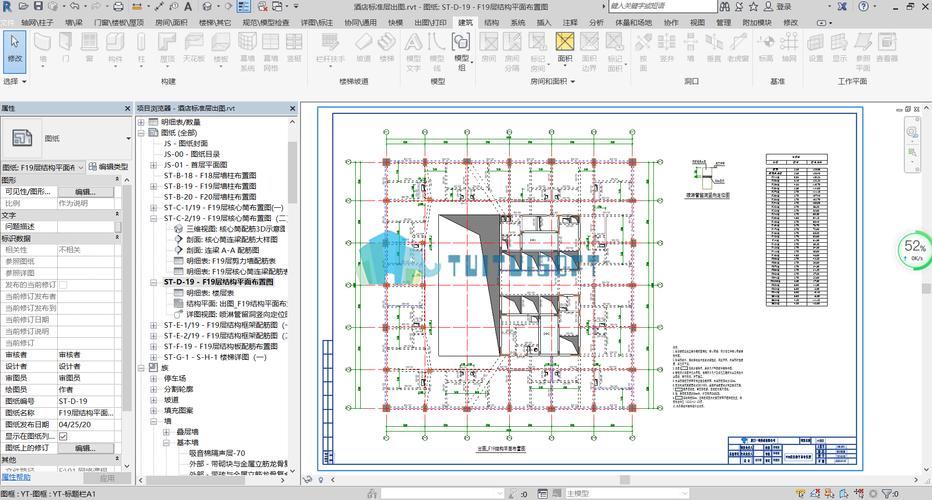

首先，打开Revit软件并打开你的项目文件。在工具栏上选择“建筑”选项卡，在下拉菜单中选择“平面”。这将使Revit进入“平面绘制”模式。

接下来，选择一个适当的视图，以确定你要插入结构平面的位置。你可以选择当前视图或者从项目浏览器中选择一个已有的视图。

然后，选择“插入”选项卡，在“建筑对象”组中选择“建筑平面”。这会打开一个新的对话框，其中包含不同类型的结构平面选项。

在“类型”列表中，选择适当的结构平面类型。这可能包括楼板、墙体、梁或柱等。选择后，点击“确定”按钮。

此时，鼠标光标将变为一个十字形。将光标移动到所选视图中的合适位置，并单击以插入结构平面。你可以根据需要继续插入其他结构平面，或者按ESC键退出插入模式。

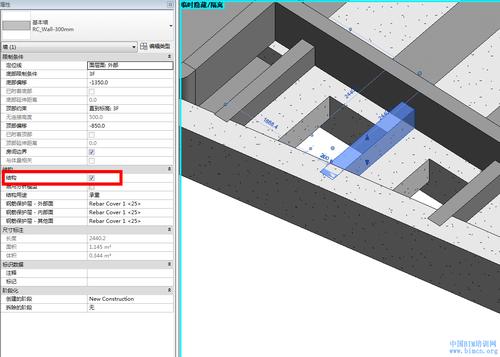

插入结构平面后，你可以通过选择“修改”选项卡中的“编辑拉伸”或“修剪”工具来调整其尺寸和形状。这些工具可以帮助你根据设计需求对结构平面进行精确的编辑。

最后，在完成插入和编辑结构平面后，记得保存你的项目文件。

总结来说，在Revit中插入结构平面是一个相对简单的操作。通过选择合适的视图，选择适当的结构平面类型，并使用编辑工具进行必要的调整，你可以快速插入和编辑结构平面，以满足你的建筑设计需求。
