Revit是一种三维建筑信息模型软件，被广泛用于绘制建筑幕墙图形。下面将介绍如何使用Revit绘制幕墙图形的基本步骤：

第一步：创建项目

打开Revit软件，并创建一个新的项目。选择适合的建筑模板，并根据需要设置项目的单位和标高。

第二步：创建幕墙类型

在项目中，需要首先创建幕墙类型。在Revit中，可以通过“族”来创建幕墙类型，也可以使用现有的幕墙类型进行修改。如果选择创建新的幕墙类型，可以根据需要设置幕墙的尺寸、结构、材料等参数。

第三步：绘制幕墙轮廓

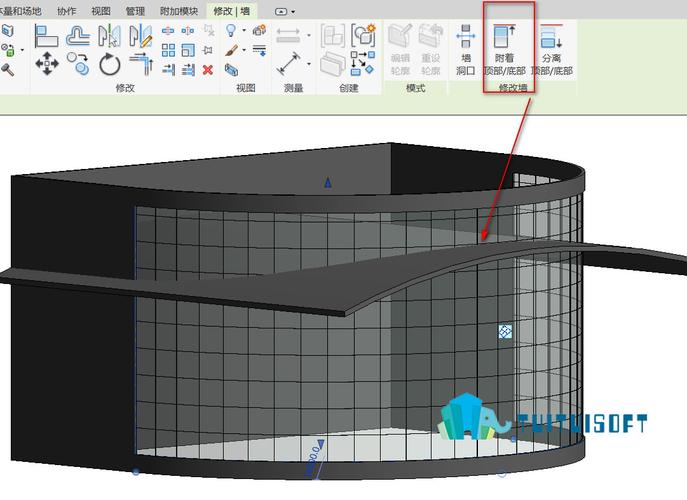

使用“建模”工具栏中的“墙体”工具，在平面视图中绘制幕墙的轮廓。可以根据幕墙的形状和大小，选择不同类型的墙体工具进行绘制。在绘制过程中，可以通过调整墙体的高度、厚度和倾斜角度等参数来适应设计需求。

第四步：添加幕墙材料

在绘制幕墙轮廓后，需要为幕墙添加材料。通过“编辑墙体”功能，可以选择不同的材料，并设置其颜色和纹理。在幕墙类型中，还可以设置其特殊属性，如透明度、反射度等。

第五步：绘制幕墙细节

幕墙的细节是指幕墙系统的构造和连接细节。在Revit中，可以使用“绘制细节”工具来绘制幕墙的细节图。细节图可以显示幕墙的连接方式、门窗开启方式、框架细部等。可以通过调整视图比例和显示方式，使细节图更加清晰。

第六步：添加幕墙构件

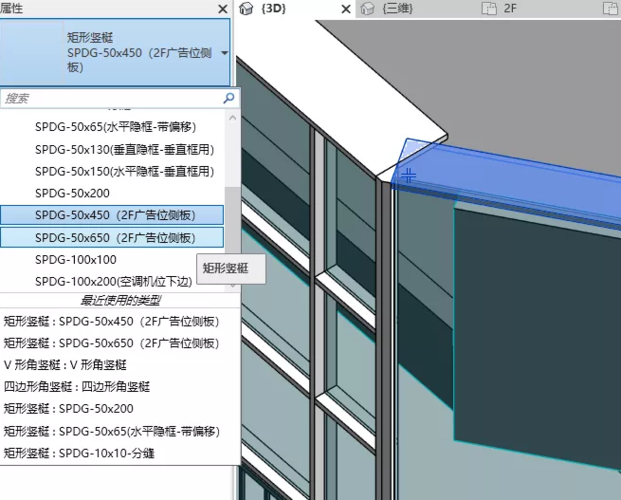

可以通过“添加构件”功能，向幕墙中添加不同类型的构件，如玻璃板、铝合金型材、门窗等。通过选择构件类型、尺寸和位置，可以在幕墙中添加所需的构件。在添加过程中，还可以设置构件的属性和参数。

第七步：调整幕墙视图

可以通过调整幕墙视图的参数和设置，来显示幕墙的不同视图。可以选择平面、立面、剖面等视图，以及不同比例的缩放。还可以设置视图的显示方式，如线框、实体、阴影等。

第八步：导出幕墙图形

在绘制完成后，可以将幕墙图形导出为不同的文件格式，如图片、PDF、CAD等。通过选择合适的导出方式，可以将幕墙图形用于其他设计和展示环节。

总结：

通过以上步骤，可以在Revit中绘制出精确、具有细节的幕墙图形。使用Revit绘制幕墙图形不仅能提高效率，还可以实现与其他设计模型的无缝集成。
