Revit是一种功能强大的建筑信息模型（BIM）软件，可以帮助建筑师和设计师在项目中进行绘图和设计。在Revit中，绘制墙壁砖是一个常见的任务。下面是如何使用Revit绘制墙壁砖的步骤：

1. 打开Revit软件并创建一个新的项目。选择适合您项目的模板，例如建筑、结构或机电。确保选择正确的单位和标尺。

2. 在Revit的界面中，找到“构件”选项卡并选择“墙”工具。您可以通过单击工具栏上的相应图标或使用快捷键“WA”来访问它。

3. 在绘图区域内，选择适合您项目需求的墙类型和尺寸。Revit提供了多种墙类型和样式的预设，您可以根据需要进行选择或自定义。

4. 开始绘制墙壁。单击绘图区域中的起点，然后移动光标以确定墙的方向和长度。您可以使用键盘输入或鼠标点击来控制墙壁的尺寸。

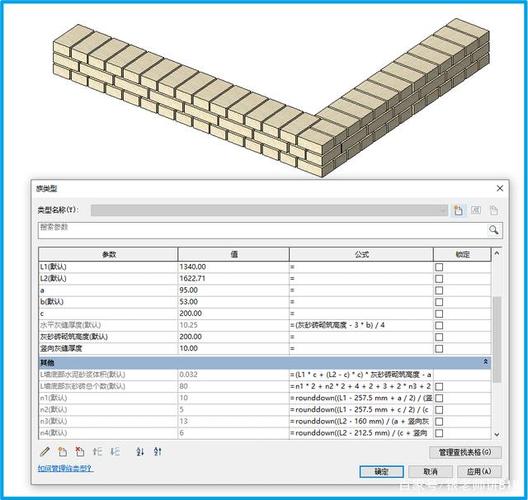

5. 绘制墙壁时，可以在Revit的属性面板中找到墙的参数选项。在“类型属性”中，您可以调整墙的高度、厚度和其他属性。在这个步骤中，您可以选择适合您项目的砖尺寸和样式。

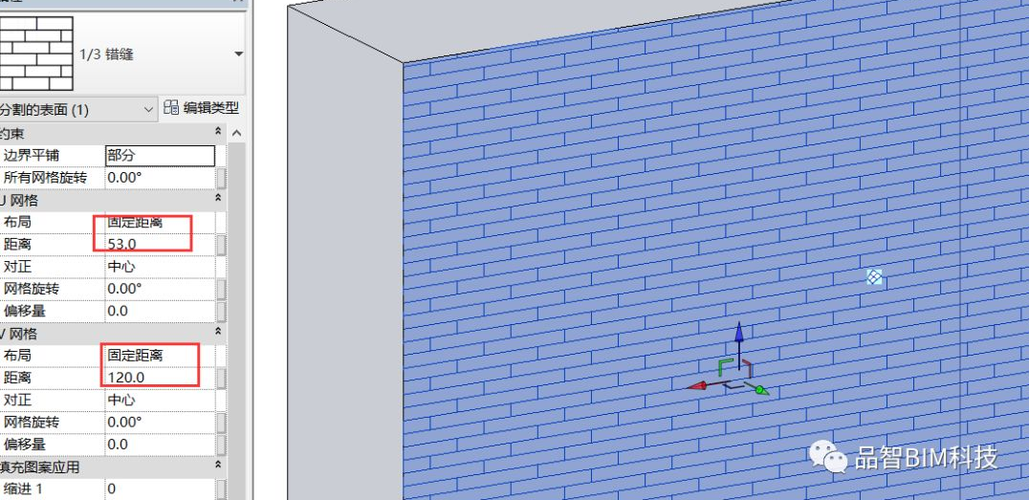

6. 选择“编辑区域”工具，将墙壁分割成砖的尺寸。单击墙壁上的两个点以创建一个编辑区域，然后通过单击砖斜边上的点来将其分割成砖的大小。重复此步骤直到完成整个墙壁。

7. 在墙壁上选择砖，并在Revit的属性面板中调整砖的材质和纹理。您可以从Revit自带的材质库中选择砖的样式，或者导入自定义的材质。

8. 确认并保存您的绘图。您可以在Revit中预览绘制的墙壁砖，进行任何必要的调整和修改。一旦您满意您的设计，将其保存为项目文件。

使用Revit绘制墙壁砖可以帮助您更好地可视化和规划您的建筑项目。通过选择适当的墙型、砖尺寸和样式，您可以快速创建出精确、漂亮的墙壁砖设计。Revit的强大功能和直观的界面使得绘制和编辑墙壁砖变得更加容易和高效。
