Revit是一种常用的建筑设计软件，可以用来绘制建筑图纸和模型。在使用Revit绘制标高时，需要按照以下步骤进行操作：

1. 打开Revit软件，并创建一个新的项目文件。

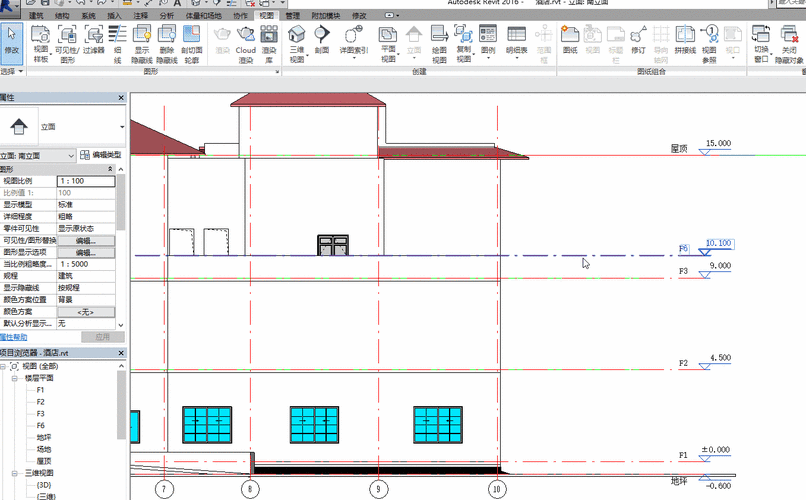

2. 在项目浏览器中选择“楼层平面”视图，这将是我们绘制标高的基准视图。

3. 点击“楼层”选项卡，选择“添加标高”命令。

4. 在弹出的窗口中，输入标高的名称和高度，并选择标高类型（例如，正常标高、顶面标高等）。

5. 单击“确定”按钮，Revit将在项目浏览器中创建一个新的标高。

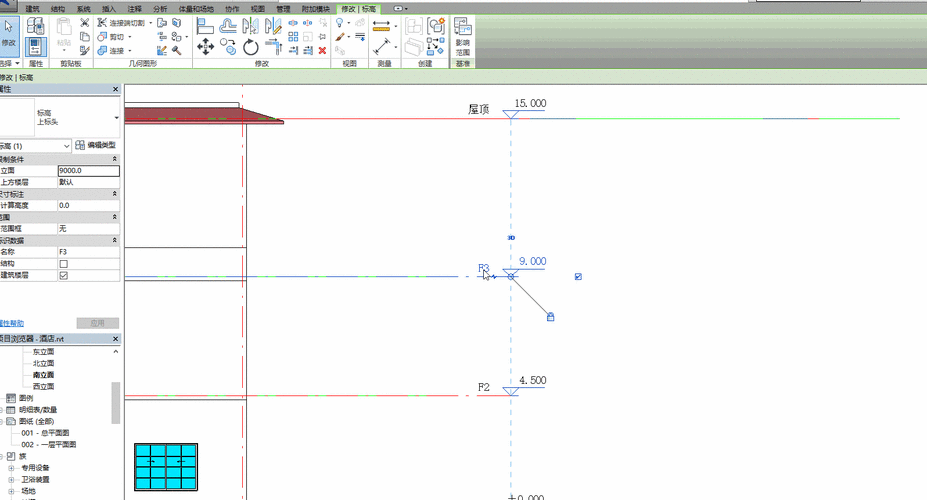

6. 切换到“楼层平面”视图，将鼠标放置在需要添加标高的位置上。

7. 右键单击鼠标，选择“创建标高”命令。

8. 在弹出的窗口中，选择之前创建的标高，并输入标高的偏移值（如果需要的话）。

9. 单击“确定”按钮，Revit将在指定位置创建一个新的标高。

10. 在项目浏览器中选择“房间”视图，可以看到新添加的标高已经显示在相应的楼层上。

通过以上步骤，我们可以在Revit中轻松地绘制标高。这些标高可以用于确定建筑物的不同楼层，并在项目中进行进一步的设计和分析。
