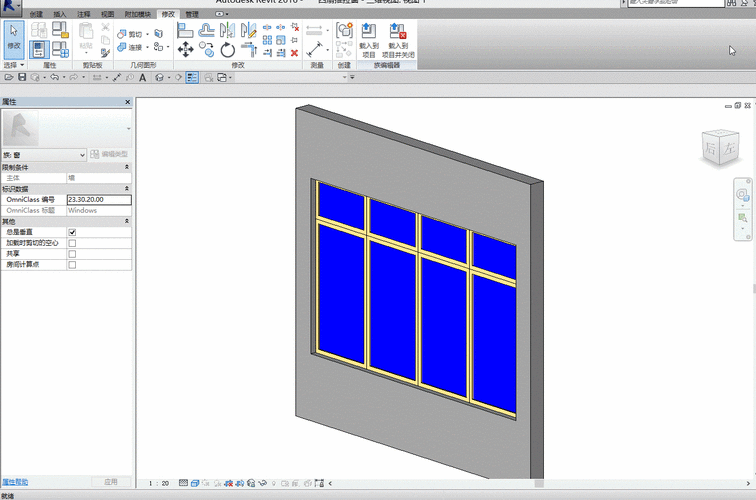

使用Revit绘制窗户族Revit是一款专业的建筑信息建模（BIM）软件，它提供了各种工具和功能，帮助建筑师和设计师创建建筑模型。绘制窗户族是Revit中常见的任务之一，下面是一些简单的步骤，以指导您如何使用Revit绘制窗户族。1. 打开Revit软件并创建一个新项目。在Revit界面的顶部工具栏上选择“新建项目”，然后选择您要使用的默认模板。2. 在Revit界面的左侧面板中，选择“项目浏览器”，然后展开“视图”文件夹。在这里，您可以看到各种视图，如“平面”、“立面”和“剖面”。3. 选择一个适当的视图类型，通常选择一个平面视图作为起始点。然后，使用“绘图板”工具栏中的“墙”或“线”工具绘制出窗户所在的墙体。4. 使用“编辑墙”工具将墙体的尺寸调整到与实际建筑相符。选择墙体，然后调整其宽度和高度，使其符合建筑设计需求。5. 确定窗户的大小和形状，并选择适当的窗户族类型。在Revit界面的顶部工具栏上选择“族编辑器”，然后选择“新建”以创建一个新的窗户族。6. 在族编辑器中，选择合适的窗户类型，并根据设计需求调整其参数。您可以修改窗户的高度、宽度、框架厚度等。7. 在族编辑器中，绘制窗户的轮廓。您可以使用“线”工具、“弧线”工具或“矩形”工具绘制窗户的形状。确保按照设计需求准确绘制窗户。8. 调整窗户的细节。在族编辑器中，您可以修改窗户的外观、玻璃、框架等细节。您可以更改颜色、材质和透明度，以符合设计要求。9. 保存并退出族编辑器。在族编辑器中完成后，保存并退出。您将返回到Revit项目中，可以在窗户所在的墙体上放置刚刚创建的窗户。10. 将窗户放置在墙体上。在Revit界面的顶部工具栏上选择“放置族实例”，然后从族列表中选择刚刚创建的窗户族。然后，选择墙体上的适当位置，单击以放置窗户。11. 调整窗户的位置和属性。在Revit界面的顶部工具栏上选择“修改”工具，然后使用“移动”工具、“旋转”工具或“缩放”工具来调整窗户的位置和大小。12. 完成绘制窗户族。完成窗户的放置和调整后，您可以继续绘制其他的窗户族或进行其他建模任务。使用Revit绘制窗户族能够更加高效和准确地创建建筑模型。通过依次遵循上述步骤，您可以轻松地绘制窗户族，并根据需要进行进一步的调整和修改。Revit的强大功能将为您提供一个全面的建筑设计工具，以实现您的设计愿景。
