Revit是一款功能强大的建筑设计软件，它提供了丰富的功能和工具，使用户能够轻松创建和编辑建筑模型。在Revit中绘制门族是一个很常见的任务，下面将介绍如何在Revit中实现。

首先，打开你的Revit软件并选择一个适合的文件或模型。在项目浏览器中找到“族”文件夹，并右键点击它，选择“新建族”选项。这将打开族编辑器。

在族编辑器中，你可以选择创建一个新的门族或选择一个现有的门族进行修改。如果你想创建一个新的门族，可以从预设库中选择一个门族模板开始。

门族模板将为你提供一个基本的门框和门板的结构，你可以根据需要进行修改。点击“创建模板”按钮后，你将进入门族编辑器的主界面。

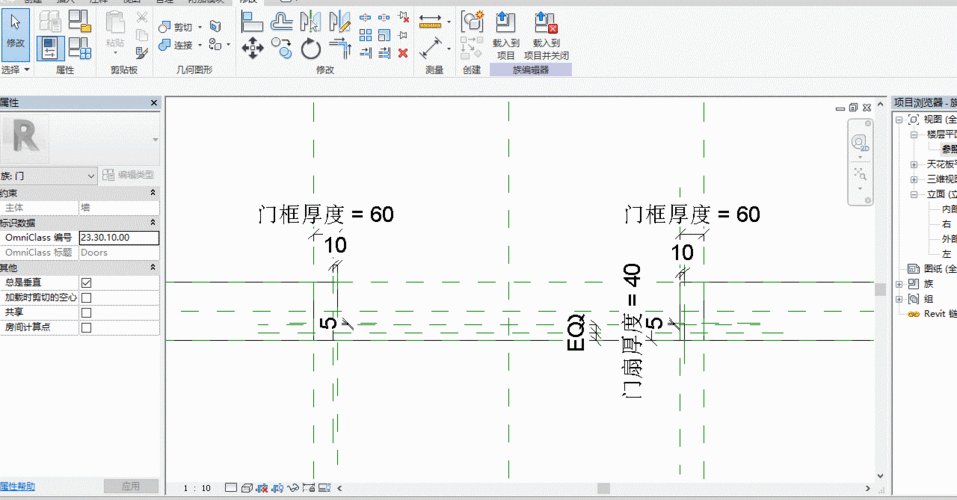

开始绘制门族的第一步是绘制门框。选择“画线”工具，然后点击并拖动鼠标以绘制门框的轮廓。你可以根据需要绘制矩形、圆形或其他形状的门框。

接下来，你需要绘制门板。选择“画线”工具，然后在门框内部绘制门板的轮廓。门板通常是矩形形状，但你也可以根据需要绘制其他形状。

完成门框和门板的绘制后，你需要为门族添加参数。参数将允许你在实例化门族时进行自定义设置，例如门的尺寸、材质和颜色等。

选择“添加参数”工具，并为门族添加位置、尺寸、材质和其他相关参数。你可以根据需要添加多个参数，并设置它们的默认值和限制条件。

最后，保存门族并退出族编辑器。你可以选择将门族保存到项目文件中，或者将其保存为单独的门族文件以便以后使用。

现在你已经学会了在Revit中绘制门族的基本方法。通过绘制门框和门板，添加参数并保存门族，你可以根据自己的需求创建各种不同类型的门族。掌握这些技巧后，你将能够更高效地进行建筑模型的设计和编辑。
