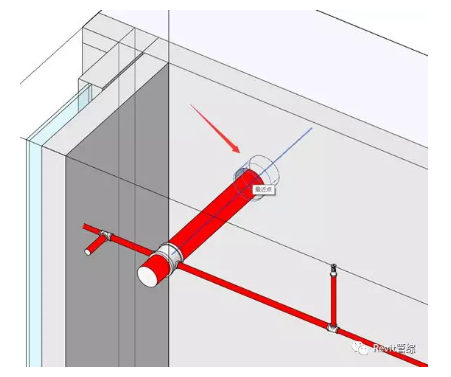

Revit是一款功能强大的BIM（建筑信息模型）软件，可用于建筑设计和施工的各个阶段。在进行楼板设计时，有时需要在楼板上进行洞口开挖，以便安装管道、电缆或其他设备。以下是使用Revit进行楼板洞口开挖的步骤。

首先，打开Revit软件并创建一个新的项目。进入楼层平面视图，在该视图中创建一个矩形的楼板模型。确保楼板的尺寸和位置符合设计要求。

接下来，选择“修改”选项卡中的“剖面”工具，点击“标注面”按钮创建一个垂直于楼板的剖面视图。在剖面视图中，绘制一个与所需洞口尺寸相符的矩形轮廓。这个矩形轮廓将定义洞口的位置和大小。

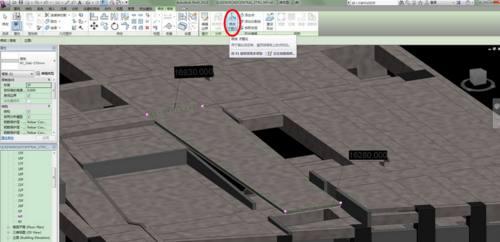

完成矩形轮廓的绘制后，选择“修改”选项卡中的“剖面”工具，点击“楼板开洞”按钮。在弹出的对话框中，选择“通过轮廓”选项，并选择之前在剖面视图中绘制的矩形轮廓。点击“确定”按钮，Revit将根据所选轮廓在楼板上创建一个洞口。

您可以通过拖动和拉伸洞口边缘来调整洞口的尺寸和形状。此外，您还可以使用Revit的其他建模工具进行进一步的编辑和修改，以满足设计需求。

在洞口开挖完成后，您可以根据需要添加洞口的细节和注释。选择“建造”选项卡中的“注释”工具，点击“直线”，绘制与洞口相关的标注。您还可以使用文本工具添加文字说明，以便在施工过程中清楚地了解每个洞口的用途。

最后，保存项目并将其导出为PDF或其他格式，以便与团队成员或其他相关方共享。Revit的洞口开挖功能可以显著提高建筑设计的效率和精确度，确保楼板上的洞口符合设计和施工的要求。
