Revit是一款功能强大的建筑信息模型软件，它提供了丰富的工具和功能，方便用户创建和编辑建筑模型。在使用Revit的过程中，有时候我们可能会不小心隐藏一些图元，导致无法看到或编辑它们。本文将介绍如何在Revit中恢复已隐藏的图元。

首先，我们需要了解隐藏图元的几种常见方式。Revit中隐藏图元的方法有很多种，常见的有使用“隐藏”命令、使用“过滤器”功能隐藏特定类型的图元、使用“可见性/图形显示控制”隐藏图元等。因此，恢复已隐藏的图元的方法也会有所不同。

一、使用“可见性/图形显示控制”恢复已隐藏的图元

Revit中，我们可以通过使用“可见性/图形显示控制”功能来恢复已隐藏的图元。该功能可以让我们在模型中选择性地显示或隐藏图元。

1. 首先，我们需要打开Revit软件，并打开包含隐藏图元的项目。

2. 在Revit的顶部菜单中，找到“视图”选项卡，并点击“可见性/图形显示控制”按钮。

3. 在弹出的“可见性/图形显示控制”对话框中，我们可以看到项目中的所有图元类型。选择需要恢复的图元类型，并确保其显示状态为“隐藏”。

4. 点击“确定”按钮，即可恢复被隐藏的图元。

二、使用“活动视图”恢复已隐藏的图元

除了使用“可见性/图形显示控制”功能外，我们还可以使用“活动视图”功能来恢复已隐藏的图元。通过使用“活动视图”，我们可以查看并编辑被隐藏的图元。

1. 在Revit的顶部菜单中，找到“视图”选项卡，并点击“活动视图”按钮。

2. 在活动视图中，我们可以通过缩放、平移等操作来查看被隐藏的图元。如果需要编辑被隐藏的图元，可以选择编辑图元的工具，并进行相应的操作。

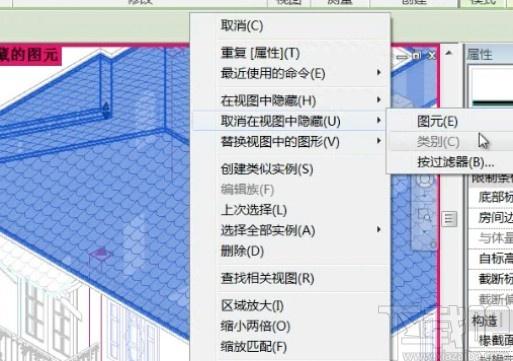

3. 如果发现被隐藏的图元，可以选择该图元并取消其隐藏状态，即可恢复图元的显示。

三、使用“项目浏览器”恢复已隐藏的图元

另一种恢复已隐藏的图元的方法是使用Revit的“项目浏览器”功能。通过使用“项目浏览器”，我们可以查看和管理项目中的所有图元。

1. 在Revit的左侧面板中，找到“项目浏览器”选项卡，并点击展开。

2. 在“项目浏览器”中，我们可以看到项目中的各个模型视图。选择需要恢复图元的模型视图。

3. 在选定的模型视图中，选择需要恢复的图元，并取消其隐藏状态，即可恢复图元的显示。

总结：

通过使用Revit的“可见性/图形显示控制”、“活动视图”以及“项目浏览器”等功能，我们可以方便地恢复已隐藏的图元。在Revit的使用过程中，经常需要隐藏或显示某些图元，因此熟练掌握这些操作的方法，对于提高工作效率非常重要。

希望本文对你在Revit中恢复已隐藏的图元有所帮助。
