Revit是一款专业的三维建模软件，在建筑设计和施工过程中非常常用。而CAD图纸则是建筑设计中常用的二维图纸，它们经常需要被导入到Revit中进行建模。下面将介绍如何使用Revit逐层导入CAD图纸进行建模的具体步骤。

第一步：准备CAD图纸

在开始导入之前，我们需要准备好要导入的CAD图纸。确保图纸中的尺寸和比例是准确的，图纸的图层也需要被正确设置，以便在导入到Revit时能够正确识别和分离各个图层。

第二步：创建Revit项目

打开Revit软件，创建一个新的项目。选择一个适当的模板，例如建筑模板或结构模板，以便根据需要创建相应的建筑或结构模型。

第三步：导入CAD图纸

点击Revit界面上的"插入"选项卡，在"导入"下拉菜单中选择"导入CAD"选项。然后选择要导入的CAD图纸文件，并点击"打开"按钮。

在弹出的"导入CAD图纸"对话框中，勾选"导入图层"选项，确保所有的图层都被导入到Revit项目中。勾选"单一实例"选项，以保持对象的唯一性。然后点击"确定"按钮，开始导入CAD图纸。

第四步：调整图纸位置和比例

一旦CAD图纸被导入到Revit中，我们需要调整图纸的位置和比例，以便与Revit项目中的其他元素相匹配。可以使用Revit的移动和缩放工具来完成这些调整。

点击Revit界面上的"修改"选项卡，选择"移动"或"缩放"工具。然后点击要移动或缩放的CAD图纸，按照需要进行相应的调整。可以使用Revit的捕捉工具来帮助精确地对齐和调整图纸。

第五步：分离CAD图层

在导入CAD图纸后，Revit会将所有的图层作为一个整体导入。但在建模过程中，我们可能需要分离出不同的图层来进行编辑和修改。

点击Revit界面上的"建模"选项卡，在"图层"下拉菜单中选择"分离图层"选项。然后点击要分离的图层，将其从导入的CAD图纸中分离出来。这样就可以单独地编辑和修改每个图层。

第六步：建立模型

一旦CAD图纸被导入到Revit，并分离为不同的图层，我们就可以开始在Revit中建立模型了。

使用Revit的建模工具，根据CAD图纸中的尺寸和比例，创建相应的建筑或结构模型。可以使用Revit的墙体、楼板、柱子等基本建模元素来完成建模过程。可以根据需要使用Revit的其他工具和功能，例如剖面、轴网等来完善模型。

第七步：保存和导出

建模完成后，我们需要保存Revit项目，并导出为其他格式或用于其他用途。

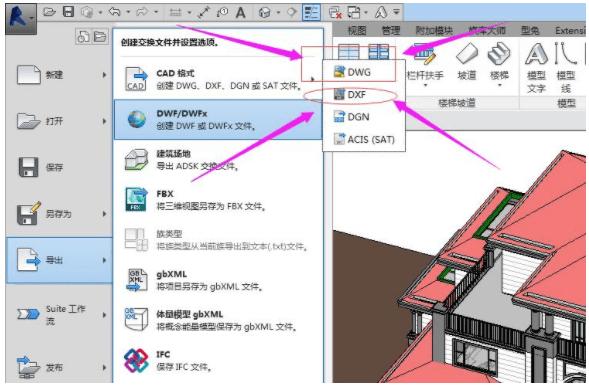

点击Revit界面上的"文件"选项卡，选择"保存"选项，将项目保存到指定的位置。可以选择不同的文件格式进行保存，例如Revit项目文件(*.rvt)、CAD文件(*.dwg)等。

然后点击"导出"选项，选择要导出的文件格式和选项。根据需要导出为PDF、图像文件或其他格式，以便与他人共享或进行后续处理。

总结：

使用Revit逐层导入CAD图纸进行建模是一种常用的建筑设计和施工的方法。通过正确设置CAD图纸的尺寸和比例，选择合适的Revit模板，调整图纸位置和比例，分离图层，建立模型，并最终保存和导出项目，可以高效地完成建模过程，并得到满意的建筑或结构模型。
