Tekla建模-------描图法
1、创建轴线

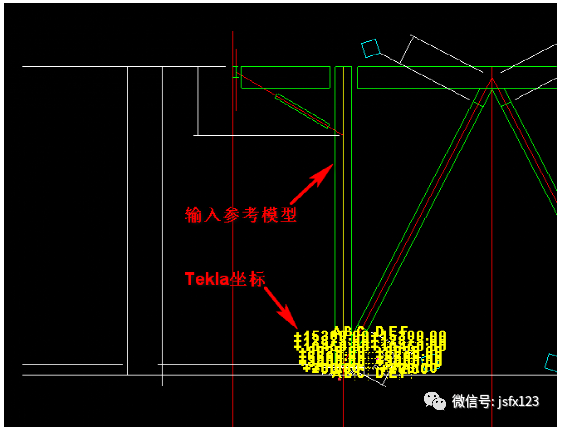

2、输入参考模型：
?在CAD中选取需要的作为参考模型的的图示，删除无关数据，复制到一个新建图中，移动图示到原点位置，存储到模型的目标下。

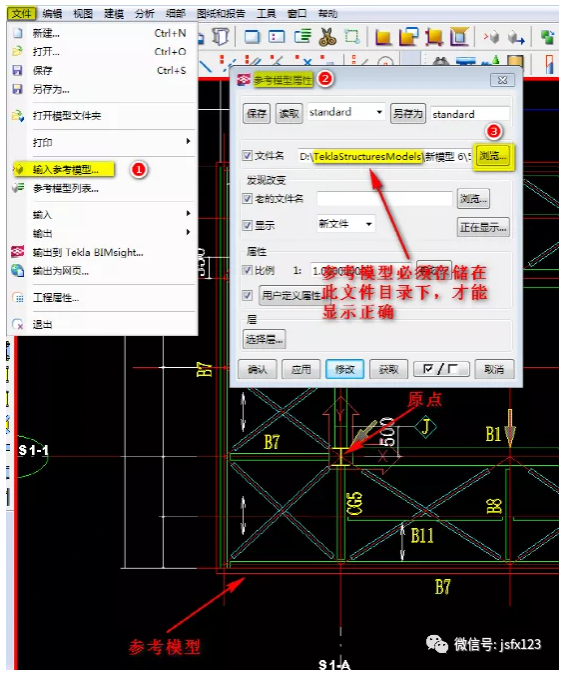

?TEKLA中文件-->输入参考模型，选取参考模型文件名，选原点。

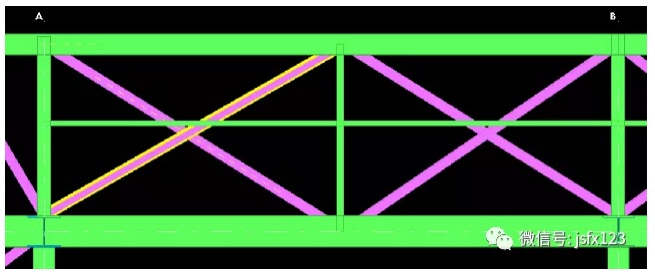

3、根据参考模型上的零件要求使用建模命令，描图创建零件
4、输入参考模型时常见问题处理：
4.1、参考模型不显示：

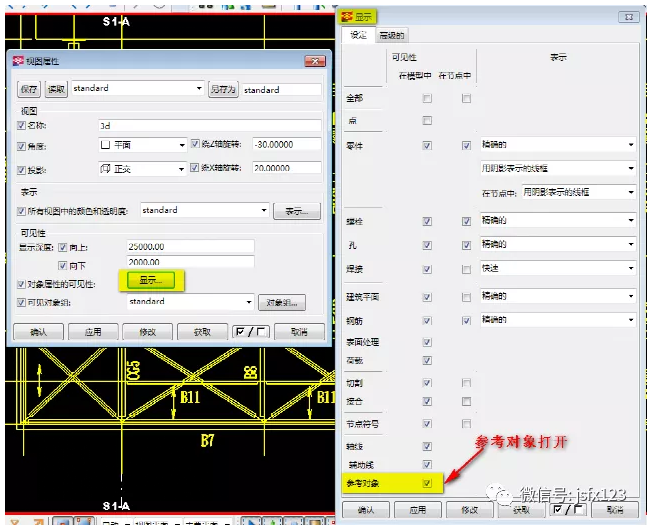

?视图属性-->显示-->参考对象未打开
?参考模型未保存在模型目标下
?CAD图纸未关闭

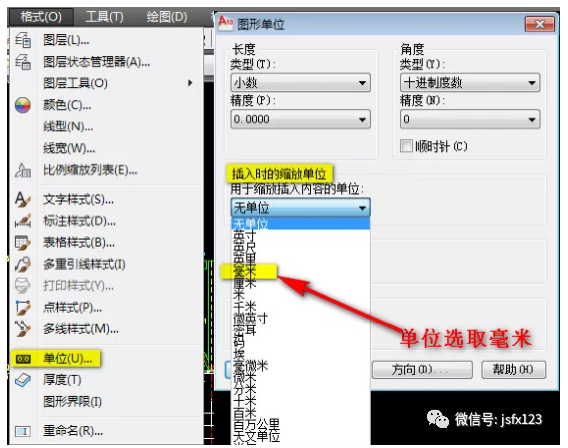

4.2、在TEKLA中1:1输入的参考模型，比例发生变化。在CAD中格式-->单位-->图形单位，更改“插入时的缩放单位”为毫米
