问题：

    如何在InfraWorks中将Revit模型放置到错误位置或消失后，将其导入到正确位置。

    解决方案：

    要自动将Revit模型导入到正确的位置，请执行以下步骤：

    使用InfraWorks2020.2或更高版本

    1.在InfraWorks中，转到“应用程序选项”>“数据导入”，然后禁用“基于Navisworks的本地导入”选项。

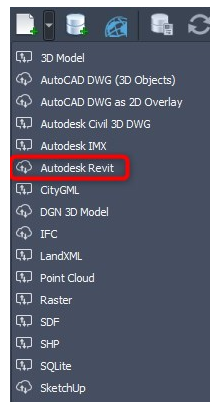

    2.在“数据源”中，展开“添加文件数据源”选项中的下拉菜单，然后选择“AutodeskRevit”。

    注意:Revit模型的云导入需要连接Internet和A360帐户。不会导入Revit链接和自定义纹理。

    4.模型完成导入过程后，选择“配置数据源”。

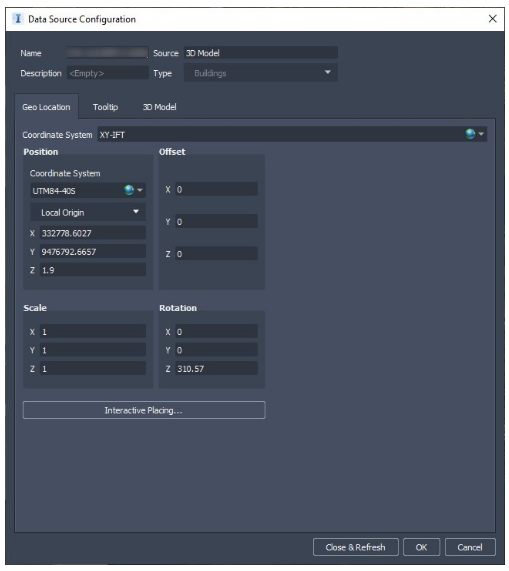

    5.在“数据源配置”菜单中，设置以下值：

        在“地理位置”选项卡中：

            坐标系=XY-IFT。

        在“位置”(Position)簇下：

            坐标系=定义模型位置的地理坐标系。这通常是投影坐标系。

        在“Position”簇下，按如下方式定义模型原点的位置：

            局部原点。

            X=E/W值，用于Revit的项目基点（以米为单位）。

            Y=N/S值，用于Revit的项目基点，以米为单位。

            Z=Revit项目基点的高程值，以米为单位。

                在“Rotation”簇下：

                    X=0

                    Y=0

                    Z="360°-Revit项目基点的“与正北的角度”值（例如：360°-49.43°=310.57°）

        提示：插入位置值后，转到“三维模型”选项卡。如果所有值都正确，则Revit模型应正确显示在边界框内。

    6.选择“关闭并刷新”(Close&Refresh)。
