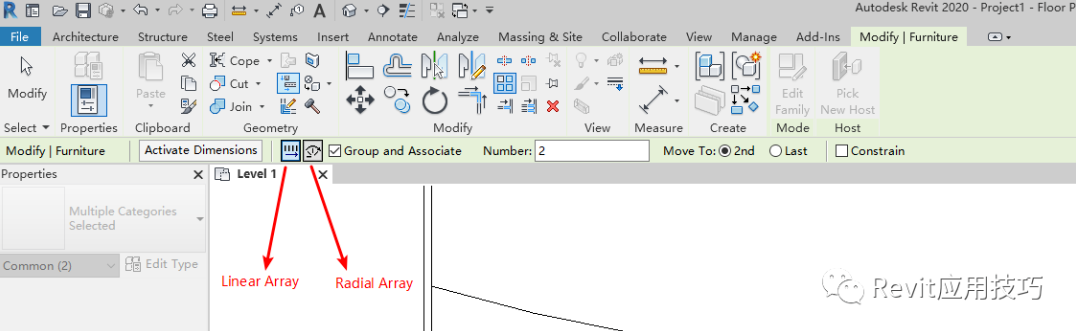

今天简单介绍下Array这个命令。Array分为Linear和Radial两种阵列方式，顾名思义，就是线性阵列和半径阵列。应用Array命令时，主要有几种基本选项，简要介绍下一般情况及特殊情况下的应用技巧。
1、GroupandAssociate
成组并关联，建议勾选。会将阵列出的图元单个成组，并且保留相互的关联性，可修改相应的数字来修改阵列个数。
特殊情况，关于Datum的个人不建议勾选。即Level和Grid选项。主要有几个原因：a.这个选项主要作用是以后修改的时候方便。但Level及Grid本身Type很少，一般就两个，所以Group的意义不是很大。而且层高及轴线间距很多时候不一致，增加或者减少时，不会通过Associate的方式去做。b.因为很多时候我们需要自定义某些Level或Grid的显示方式，一旦GroupandAssociate之后，就不能自定义了。除非解组，但解组后这个功能也就没意义了。。。
本人在实践中Level及Grid都还没勾选过这个，感觉并不是很方便。Level及Grid本身改动不大，即使要改动，也是局部改动，那样勾选就没意义了，反而增加工作量。（感觉主要作用是可以快速排柱网确定尺度）。
2、Constrain
勾选后，就限制你只能在正交方向Array。
3、Array的一些操作技巧
我简单建了个多功能厅的平面来讲解下（基础操作就不赘述了）。先是在y方向线性Array，再通过RadialArray，得到下图座椅布置。

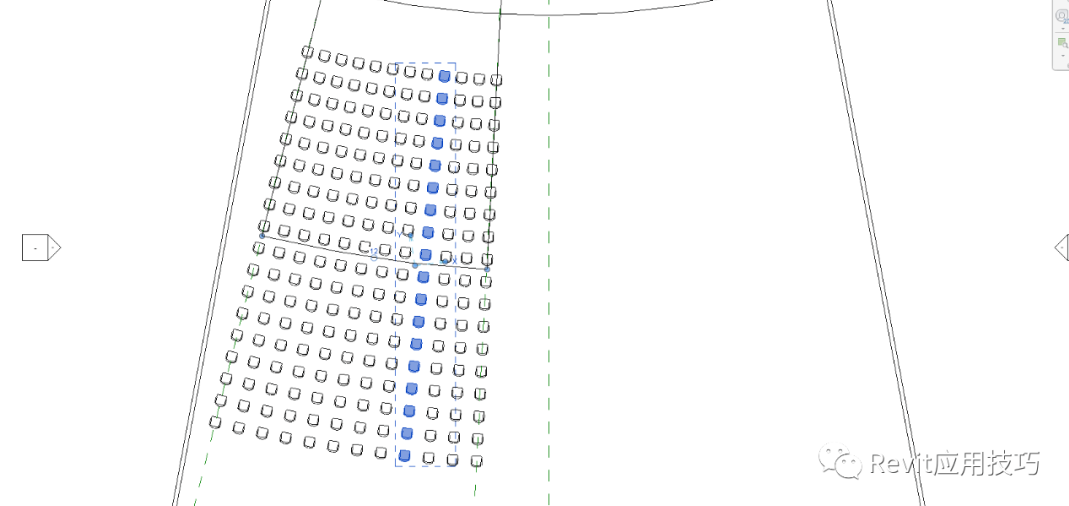

可以看到每一列座椅是关联的，可以方便改动数字以调整列数。
我们需要镜像来得到右侧的座椅布局。
我同时选择了两侧的座椅，可以看到左侧初始图元是有阵列关联的，即可以修改数字来调整阵列个数。但是右侧镜像出来的却没有显示，这样右侧如果接下来要编辑的话会是个问题。
所以镜像的时候要注意，一个Array的框需要同时选中，这样镜像出来的才会带关联性质的组。

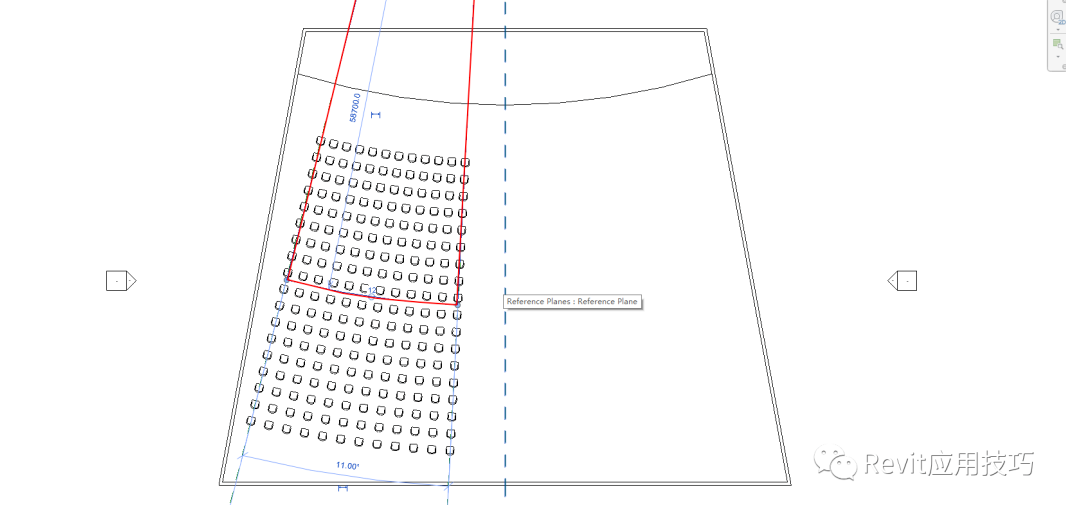

Array的框，即下图的红框。这个框本身是不可见的，点击Array图元后就可以看到。实线框选的时候很容易忽略，注意点选。虚线框选时则需要在Filter中选中此框。
Array命令很简单，目前就发现这个小细节，有更多技巧的朋友欢迎留言交流。还请忽略此难看的平面，仅作理解之用。。。当然对于此座椅布置来说，一开始最好不要用LinearArray，可以看到这样会导致离舞台近的地方座椅挤，远的地方座椅松。所以正确做法应该是每一行Array，调整每一行的阵列个数可以保证座椅间距一致并符合平面要求。遗憾的是只能每一行进行操作，比较费事。
