    全国BIM技能等级考试真题解析

    【第十六期全国BIM技能等级考试】还有两周就要开考了，报过名的小伴们要抓紧时间进行练习了。

    根据小编往年考试经验不管一级二级考试，只要能在规定时间把题目做完，可以通过考试，但往往问题就在于题量太大做不完，软件不熟练，功能不熟悉，导致题目做不完。

    解决这个问题没有捷径可走只有：

    ①勤加练习，熟能生巧

    ②多用快捷键

    小编相信大家，只要勤加练习，想要拿到证书都是soeasy啦加油吧~~小编也愿意帮大家一把，给大家一份【第十三期全国BIM等级考试二级建筑第一题】真题解析，后附讲解视频。

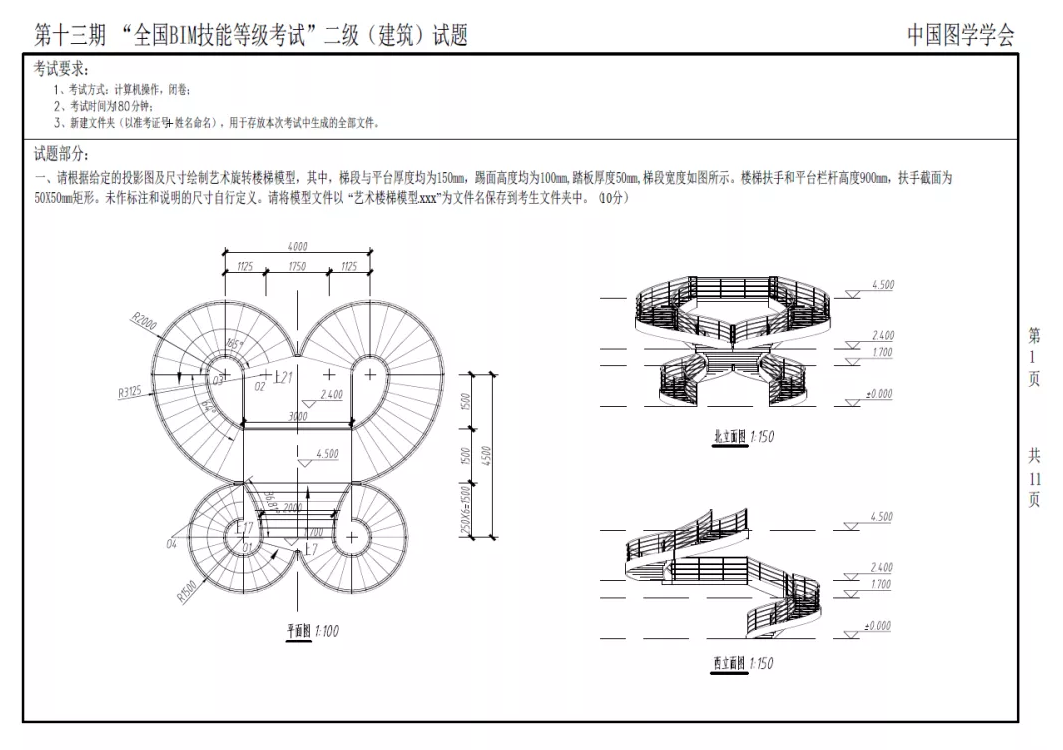

    【第一题】艺术旋转楼梯

    01、解题思路

    1.通过题目给出信息创建楼梯的参照平面；

    2.利用【楼梯（按构件）】的命令绘制平台楼梯。

    02、解题步骤

    1.以建筑样板新建项目；

    2.创建四个标高分别为：0m、1.7m、2.4m、4.5m；

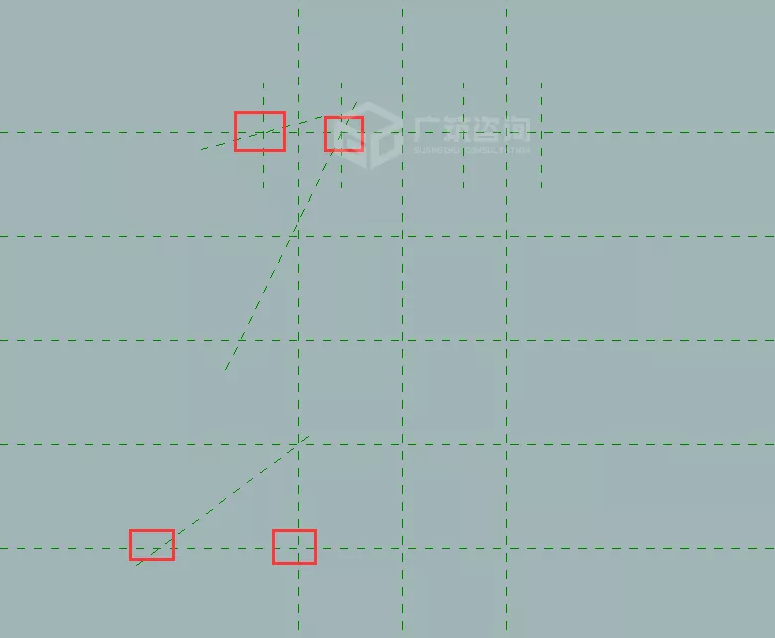

    3.依照题干信息创建出参照平面，确定出旋转楼梯的圆心以及起始位置。如下图：

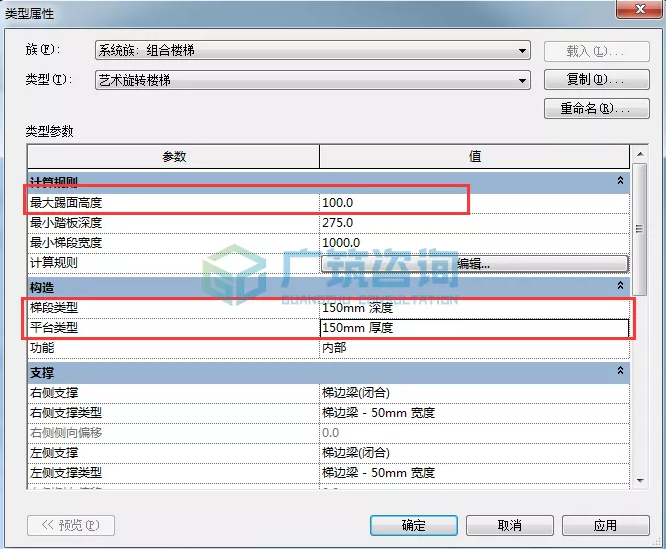

    4.点击【楼梯（按构件）】命令，选择组合楼梯复制出新的类型。修改最大梯面高度为：100；梯段类型为：整体梯段，下侧表面阶梯式，结构深度150，踏板厚度50；平台类型为：整体梯段厚度150。如下图：

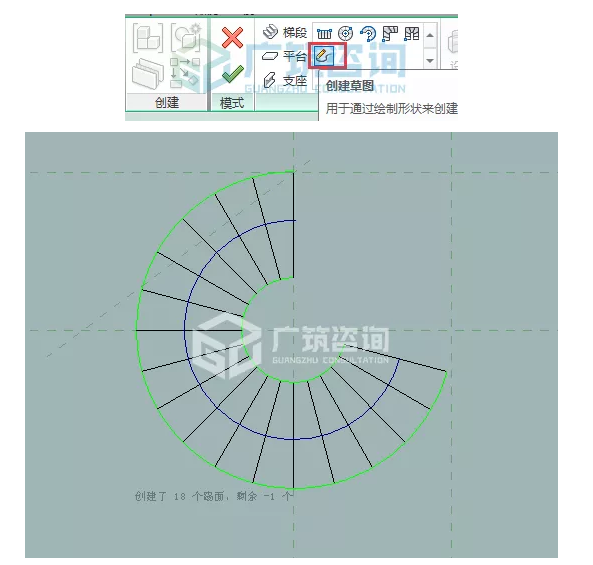

    5.确定底部标高为0m，顶部标高为1.7m。标高点击【梯段（创建草图）】，依照提干信息通过：圆心-端点弧、旋转、镜像的方式绘制出楼梯的边界、梯面、楼梯路径。如下图:

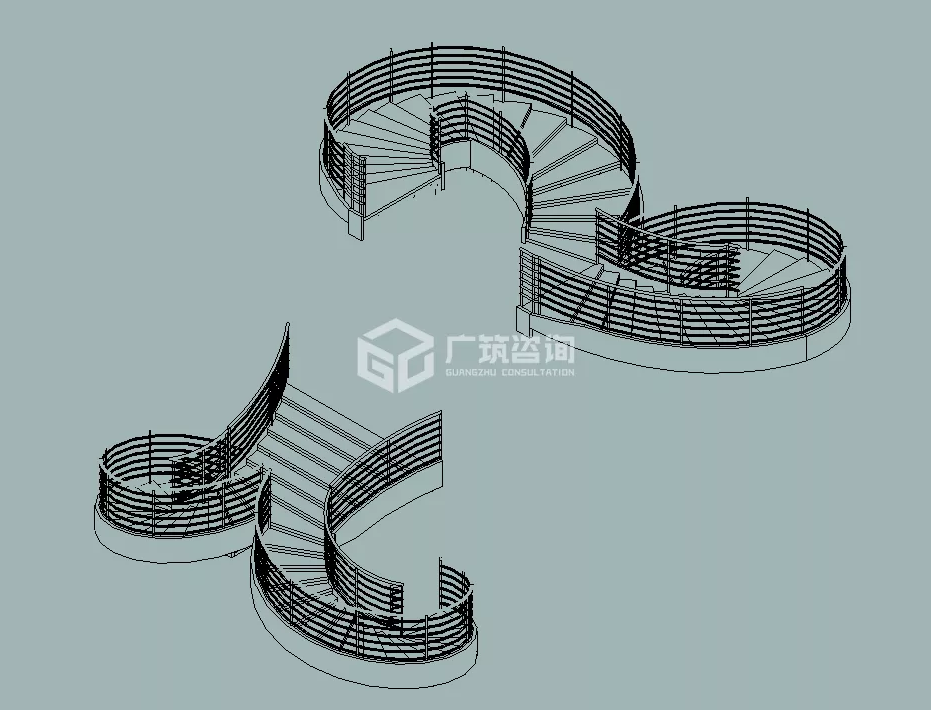

    6.通过上述方式创建出1.7m-2.4m以及2.4m-4.5m的旋转楼梯并镜像到另外一侧，如下图：

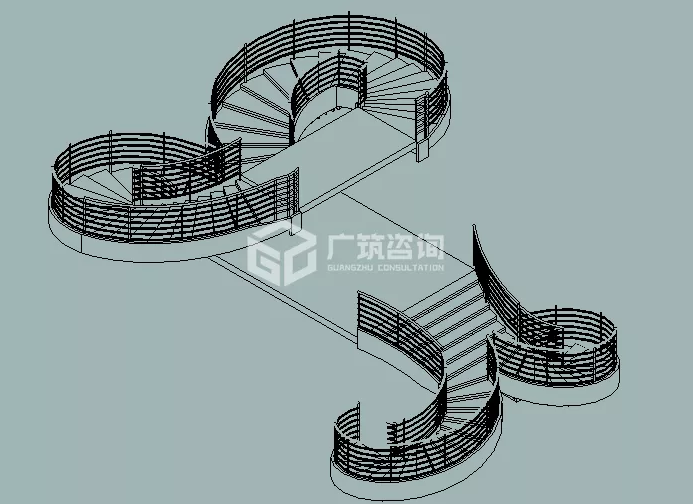

    7.通过【楼板：建筑】创建出2.4m以及4.5m处的平台。如下图：

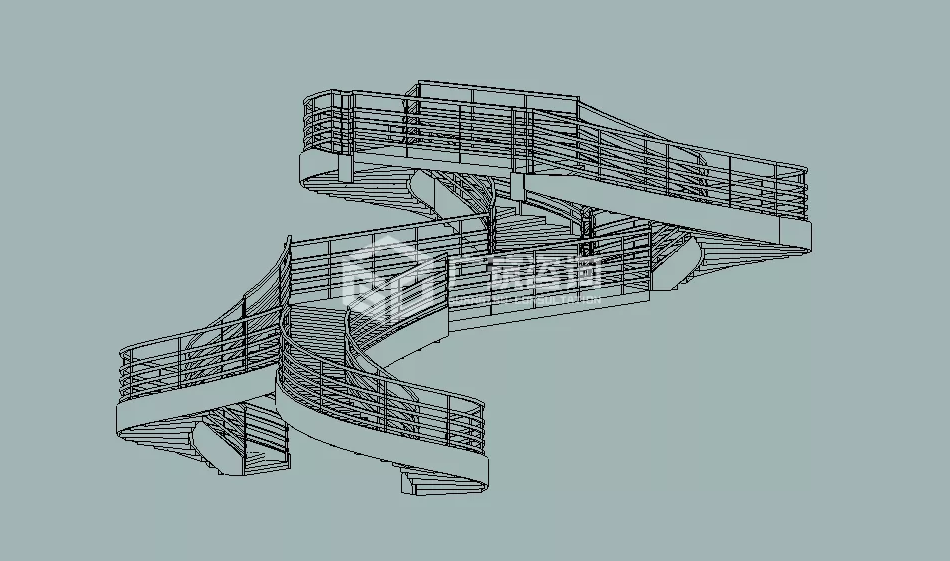

    8.选中栏杆扶手点击编辑类型，将扶栏结构中的轮廓选择为矩形-50×50；顶部扶栏的类型选择为矩形-50×50；并通过【栏杆扶手：绘制路径】命令在平台两侧以及平台转角处添加栏杆扶手。如下图：

    好的，今天的分享就到这里了，大家在日常练习当中一定要多加努力。
