今天分享的是Revit相关知识点，快一起来学习吧。
BIM与Revit

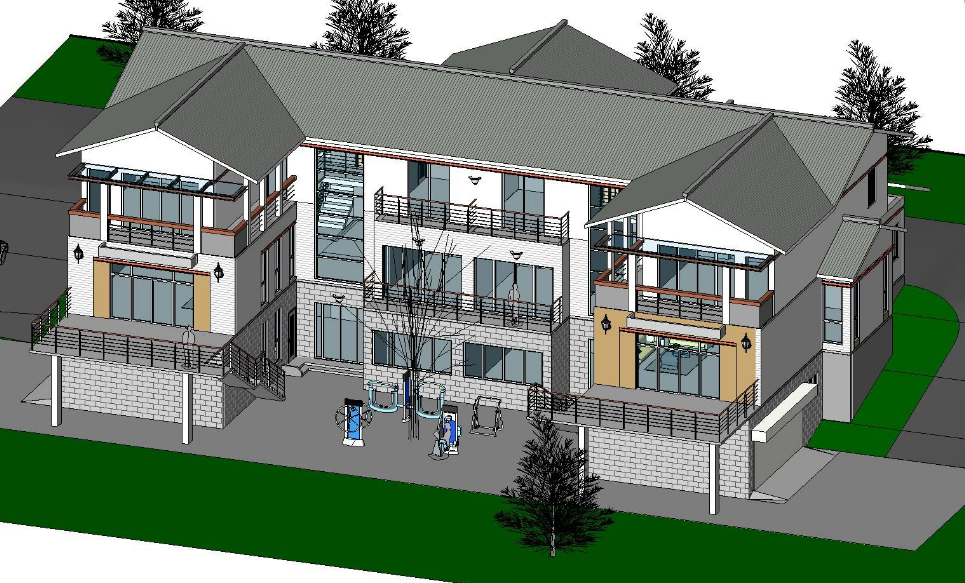

BIM利用了先进的三维绘图工具，在建立BIM模型的同时，将与工程作业相关的所需要的数据链接至模型上，并通过模型呈现相关工具界面，提供工项目相关的个人或协同作业人员模拟、互动操作、查询及附加应用等。
Revit——继欧特克公司CAD引起建筑业革命之后掀起又一场建筑业革命——从二维绘图转化到三维模型搭建，并迅速成为目前国内BIM应用方面的一款主流软件。Revit2014之后的版本融合建筑、结构、管线综合三大模块，基本覆盖了建筑设计方面所相关的专业，出于同宗，故而与CAD能够完美结合，两款软件之间的数据可以相互交换，而不用担心数据损失的问题。
BIM是一个平台，而Revit就是实现BIM的一个工具，两者是包含与被包含的关系。也就是说，Revit是表现BIM技术一个渠道，而BIM则是为Revit提供了一个展示的舞台。
Revit建模常用术语
1.项目
RevitArchitecture中，项目是单个设计信息数据库模型。项目文件包含了建筑的所有几何图形及构造数据（包含但不仅限于设计模型的构件、项目视图和设计图纸）。通过单个项目文件，用户可以轻松修改设计，并在各个相关平立面中体现，仅需跟踪一个文件，方便项目管理。
2.图元
图元是建筑模型中的单个实际项。图元指的是图形数据，所对应的就是绘图界面上看得见的实体。在Revit中，按照类别、族、类型对图元进行分类。三者关系如下图：
Revit中族是很重要的一部分，Revit中使用的所有图元都是族。某些族（如墙、楼板等）包括在模型环境中。其他族（如特定的门或装置）需要从外部库载入到模型中。如果不使用族，无法在Revit中创建任何对象。通俗的讲就是在Revit中所有模型都是由多个不同种类的图元组成的，而这些图元都可以统称为族。
3.族
组成项目的构件，也是参数信息的载体。族根据其参数属性集的共用使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元部分或全部属性可能有不同的值，但是属性的设置是相同的。
Revit包含标准构件族(可载入族)、系统族和内建族三种。
(1)标准构件族：在默认情况下，在项目样板中载入标准构件族，但更多标准构件族存储在构件库中。使用族编辑器创建和修改构件，可以复制和修改现有构件族，也可以根据各种族样板创建新的构件族。族样板可以是基于主体的样板，也可以是独立的样板。基于主体的族包括需要主体的构件。
(2)系统族：系统族是在AutodeskRevit中预定义的族，包含基本建筑构件，例如墙、窗和门。例如：基本墙系统族包含定义内墙、外墙、基础墙、常规墙和隔断墙样式的墙类型。可以复制和修改现有系统族并传递系统族类型，但不能创建新系统族；可以通过指定新参数定义新的族类型。
(3)内建族：在当前项目中新建的族，“内建族”只能存储在当前的项目文件里，不能单独存成.rfa文件，也不能用在别的项目文件中。内建族可以是特定项目中的模型构件，也可以是注释构件，例如：自定义墙的处理。创建内建族时，可以选择类别，且使用的类别将决定构件在项目中的外观和显示控制。
4.族类别
以建筑构件性质为基础，对建筑模型进行归类的一组图元。如：门、窗、风管管件、给水排水附件等单独成族。族类别的选择是基于该族在行业中如何分类，即从制造商订购零件的方式，简单地说就是设置族类别就是用户来告诉Revit“族”是什么，属于建筑、结构、机械、电气或是管道，在这五大类下还有很多小的分类，帮助用户给“族”定义符合实际用途的标签。
5.族参数
族参数定义应用于该族中所有类型的行为或标识数据。不同的类别具有不同的族参数，具体取决于希望以何种方式使用构件。
控制族行为的一些常见族参数示例包括：基于工作平面、总是垂直、可将钢筋附着到主体、共享等。
基于工作平面：选中该选项时，族以活动工作平面为主体。可以使任一无主体的族成为基于工作平面的族。
总是垂直：选中该选项时，该族总是显示为垂直，即90度，即使该族位于倾斜的主体上，例如坡屋顶。
可将钢筋附着到主体：勾选后制作的族可以添加钢筋，不勾选的无法添加钢筋。
共享：仅当族嵌套到另一族内并载入到项目中时才适用此参数。如果嵌套族是共享的，则可以从主体族独立选择、标记嵌套族和将其添加到明细表。如果嵌套族不共享，则主体族和嵌套族创建的构件作为一个单位。
6.族类型
族可以有多个类型，类型用于表示同一族的不同参数值，即一个固定窗族包含有“固定窗900mm×2100mm”、“固定窗1500mm×1800mm”等多种族类型。
7.创建标准构建族的常规步骤
①选择适当的族样板；
②定义有助于控制对象可见性的族的子类别；
③布局有助于绘制构件几何图形的参照平面；
④添加尺寸标注以指定参数化构件几何图形；
⑤全部标注尺寸以创建类型参数或实例参数；
⑥通过指定不同的参数定义组类型的变化；
⑦调整设定的参数以验证构件行为是否正确；
⑧用子类别和实体可见性设置指定二维和三维几何图形的显示特征；
⑨保存新定义的族，然后将其载入新项目。
