Revit技巧 | revit六边形族怎么画?Revit中族编辑时可控六边形的画法详解

发布于:2024-09-30 09:33:04
118人 分享


    文章来源:

    【柏慕联创BIM技术服务,文/胡林】


    问题:在MEP中画族中可控六边形时,怎么控制其六条边一起的规律变化呢?

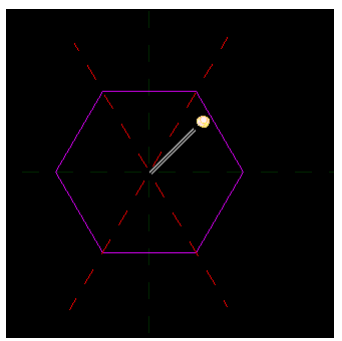

    首先新建一个族,在平面视图中画一个六边形实体拉伸,再画两条参照平面,并且锁定,如下图:


    再延六条边画六条参照平面,先平分,再添加参数对边间距并和各相应边锁定,如右图:

    确定退出,这时绘制完成,更改刚新建的参数就可实现对整个多边形的内切圆直径控制。
