我们在绘制机电专业模型的时候经常会遇到需要去测量两个水管、风管、桥架之间的距离，以下是一点小技巧。
1.一般情况下，默认的测距为中心到中心，这点可以从“管理”选项卡中的“捕捉”里面看到。

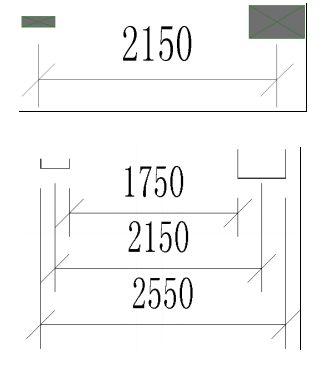

2.你可以根据实际需求调整捕捉时所拾取的位置。所以，当我们绘制两个水管后，想要测量两个水管中心或两边的间距就会很容易。
3.风管、桥架也是一样的。
4.但是，如若我们在剖面测量时，就不是这么轻松了，发现都拾取不到水管的边，只能测量两者中心的距离。
5.这种情况下，我们可以在剖面视图中使用快捷键“VV”打开“可见性/图形替换”对话框，选择“模型类别”选项卡下，“管道”选项，点击“管道”前的“+”，将“升、降”前面的“√”去掉。
6.这样就可以标注距离了。在选择边时，最好用Tab键切换选择，来选中边缘。
7.风管、桥架，也一样可以用这种方法标记。

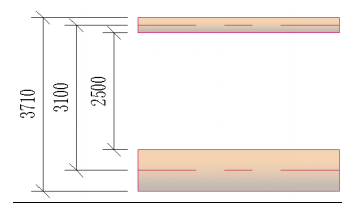

8.风管调整后，其中心线就会消失了，这样就可以标注了。
9..电缆桥架与风管类似，当把“升、降”前的“√”去掉后，截面同样会发生改变。
