一、简介
要将Revit文件集成到FME中，可以使用Revit内置的IFCExporter（File>Export>IFC）导出IFC文件。获取文件后，使用FME的IFCwithDataViews读模块在FME中打开文件。本示例演示了如何通过FME2019+和Revit2019+的RevitIFCExporter使用IFCwithDataViews读模块。
RevitIFCExporter是Revit的Autodesk插件，可基于buildingSMART?IFC数据交换标准提供经过完全认证的导出。
二、前提条件与环境
Revit，RevitArchitecture，RevitMEP或RevitStructure，需要使用2019版或更高版本
使用FME64位FMEDesktop，需要使用2019.0或更高版本
三、安装IFCExporter插件
AutodeskRevit自带了IFCExporter插件，因此无需单独安装。Autodesk可通过其应用程序商店进行更新。
四、使用IFCExporter插件
请遵循AutodeskRevitIFC手册中的说明。
对于大多数转换，我们建议：
IFC版本：FME可以读取IFC2x3和IFC4
文件类型：IFC
导出阶段：在大多数情况下都可以使用默认工作空间的设置，但是您可能需要明确选择获取所有的项目
空间边界：1级或2级
五、从Fme读取IFC
前面我们的博客介绍了三篇关于IFC转换CityGML的相关内容，如下（点击跳转）：
IFC转CityGML-基础
此示例演示了将低细节IFC模型转换为CityGML文件的过程。
IFC转CityGML-中级
此示例展示了如何将一个高细节的IFC模型转换为一个细节级别为4的CityGML文件。示例工作区足够全面，可以处理大多数IFC架构数据集。
IFC转CityGML-高级
此示例演示将高细节和低细节IFC数据合并到具有多个详细级别的单个CityGML文件中。
六、如何使用FMEExporter处理Revit数据
注意：适用于Revit的FMEExporter已从FME2019+起停止维护，因为它实质上复制了所有Revit版本中已经存在的功能。
当我们首次为Revit创建FMEExporter插件时，它是基于Revit自己的IFCExporter以及一些我们认为可能有用的额外信息构建的。但是，在过去的几年中，我们意识到可以在RVZ文件的IFC组件中找到对用户有用的所有信息，并且导出器是多余的。Revit(*.rvt)读模块能够读取IFC文件，并从中产生完全相同的要素。
通过在FME2019+中引入原生的AutodeskRevit(*.rvt)读模块，我们将原来的AutodeskRevit（*.rvz）读模块重新用作IFCwithDataViews（FMEExporterforRevit）读模块。该读模块可以从IFC数据中提取到GIS或CAD中的要素信息，并将继续进行维护。我们建议的方法是将IFCwithDataViews读模块与原生的RevitIFCExporter插件一起使用。
（1）简介
此示例演示了如何在Revit使用FMEExporter，从安装插件到单次导出和批量导出，从.rvt创建.rvz文件后在FMEWorkbenchFME2018和更低版本以及Revit2018和更低版本中使用。
问题：什么是FMEExporter
答:FMEExporter是Revit的免费插件，用于导出.rvz文件。这些.rvz文件本质上是IFC导出的文件，其中包含诸如属性集之类的其他数据，可以在您的FME集成工作流中使用。请注意，插件扩展是免费的，但需要FME许可或试用许可证才能使用加载项。
前提条件
Revit，RevitArchitecture，RevitMEP或RevitStructure，版本2013-2018
FME2015至2018版
如果使用32位Revit，则需要安装32位FMEDesktop。要使用64位Revit，需要64位FMEDesktop。
安装插件
当您安装FME64位或独立的FMERevitforRevit时，将自动安装该插件。请注意，只有将项目加载到Revit中才能使用该插件。
如果安装了64位FME，但FME导出插件未出现在Revit中，则可能需要手动去扩展它。为此，请从“开始”菜单启动应用程序

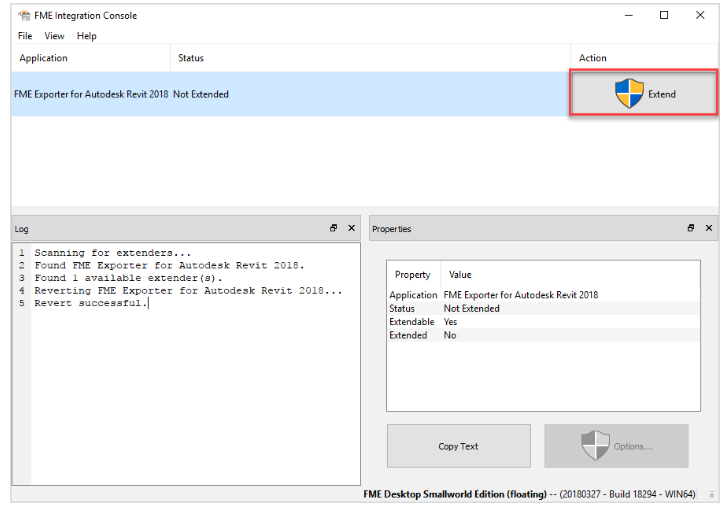

FMEUtilitiesFMEIntegrationConsole：
如果收到提示“需要管理员权限”，请关闭该程序，右键单击该程序，然后使用“以管理员身份运行”重新打开该程序。如果FMEExporterforRevit的状态为“未扩展”，请单击右侧的“扩展”按钮。如果状态为“扩展”，请单击右侧的“还原”按钮，然后单击“扩展”按钮以将其重新扩展。

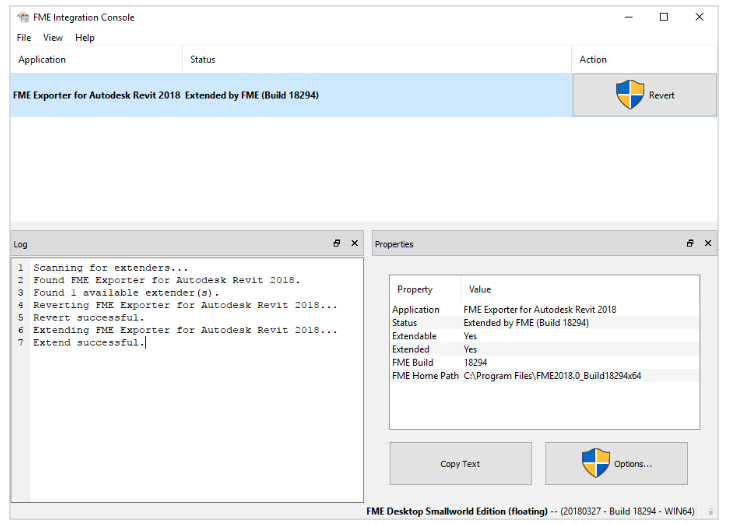

如图，FMEExporter插件已在FME集成控制台中成功扩展。

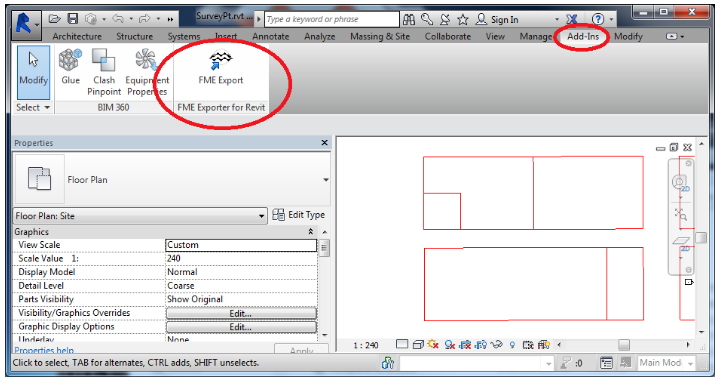

使用FME导出器

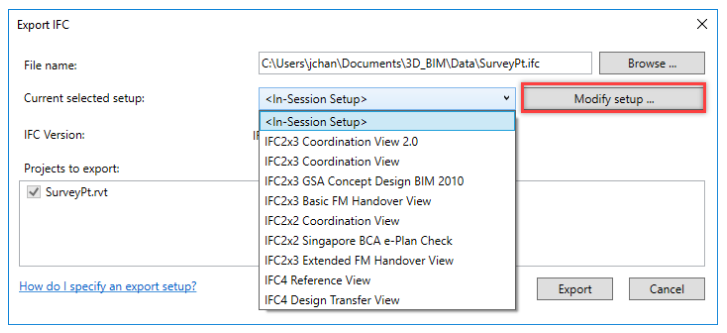

启动FME导出器后，将出现“导出”对话框。FME导出器实质上是RevitIFCExporter的扩展版本，因此对话框是相同的。导出器提供了多种预先设置可供选择。
要使用自己的设置，选择<in-sessionSetup>，然后单击ModifySetup按钮。
有关此对话框的更多信息，请参见Autodesk帮助（IFC导出设置选项）。

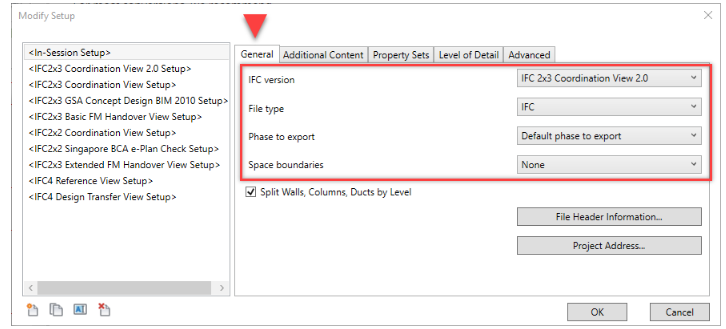

对于大多数转化，我们建议：
?IFC版本：FME可以读取IFC2x3和IFC4
?文件类型：IFC
?要导出的阶段：默认阶段在大多数情况下都适用，但是您可能需要明确选择一个阶段才能获得所有项目
?空间边界：1级或2级

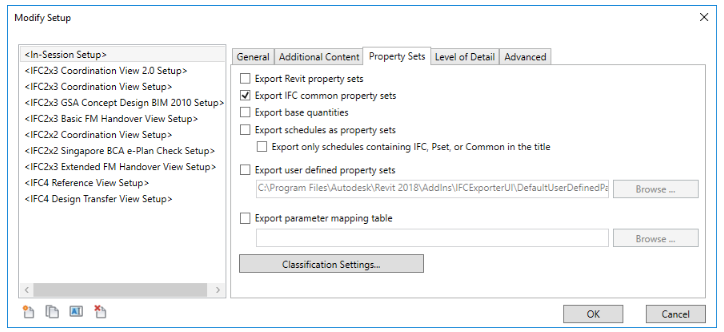

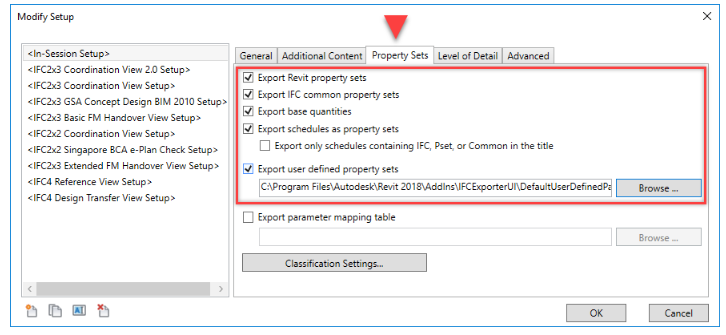

基本数量和属性集：选中所有。

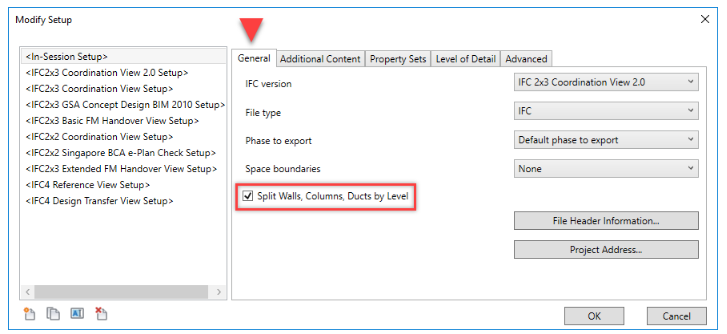

按级别拆分墙和列：如果要在FMERevit读模块中使用“平面图”数据视图，请选中此复选框，对于其他数据视图则保持选中状态。

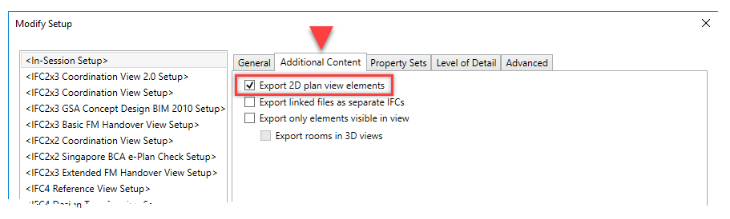

导出2D平面视图元素：如果要在FMERevit读模块中使用“平面图”数据视图，请选中此复选框。

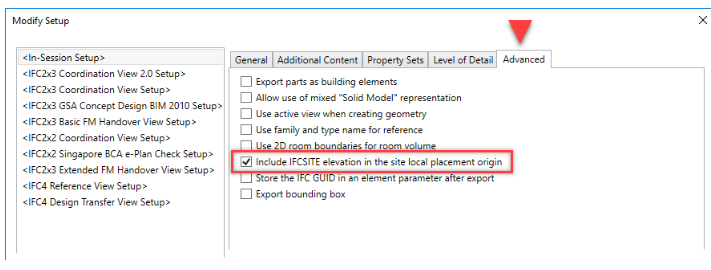

在站点本地放置中包括IFCSITE高程：选中此项以获得更好的地理参考。

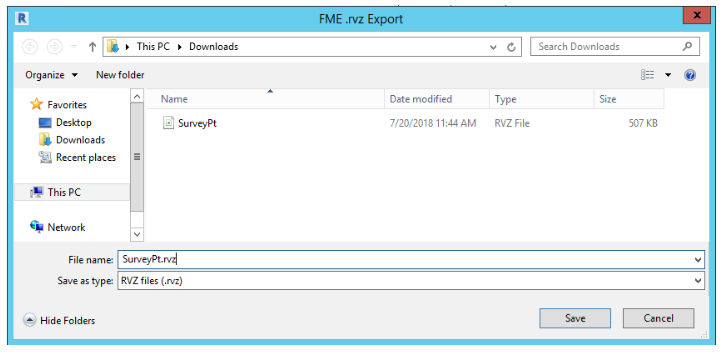

调整了设置之后，单击ExportButton并选择输出RVZ文件位置。
现在，该文件已做好导入FME的准备好。
（2）批量导出
可以将FMEExporterforRevit配置为以“headless”模式运行。使用数据集启动Revit.exe，导出将自动进行，完成后Revit.exe将自动关闭。可以非常容易地将其添加到批处理脚本中，而无需手动干预即可执行多个.rvz导出。
例如，以下命令将自动导出数据集“file.rvt”：
Revit.exefile.rvt
当然，若不希望每次在Revit中打开数据集时都发生导出命令，可在FME的WindowsTemp目录中查找“rvzAutoExportFile”的文件（例如C:Users<user>AppDataLocalTemp）。当该文件不存在时，Revit.exe将恢复其默认设置。
您可以自动在批次中创建“rvzAutoExportFile”文件，然后在完成后将其删除：
echoa>%TEMP%
vzAutoExportFile
"C:ProgramFilesAutodeskRevit2016Revit.exe""Building1.rvt"
"C:ProgramFilesAutodeskRevit2016Revit.exe""Building2.rvt"
del%TEMP%
vzAutoExportFile
请注意，如果您的Revit版本比在其中创建项目的版本新，Revit将更新模型。这可能会弹出您需要响应的对话框，然后该过程才能继续。
批量导出的输出文件将保存在以下目录中：
"C:Users<user>DocumentsFMEExporterforRevit2017exported"
