前言
在实际施工工作中，用于加工生产的幕墙玻璃对尺寸的精准度要求很高，这一节我们通过简单的案例，和大家分享如何在Revit中提出准确的玻璃尺寸，用于生产。对于比较复杂的幕墙表皮，建议大家使用Rhino等软件。

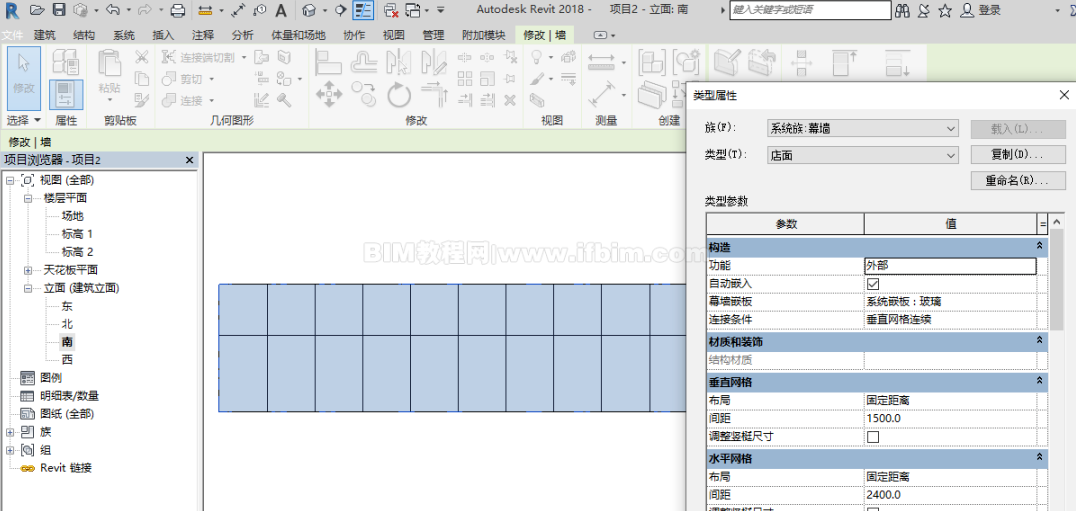

在Revit中简单绘制一个幕墙，竖梃均不设置，简单设置一下分格。

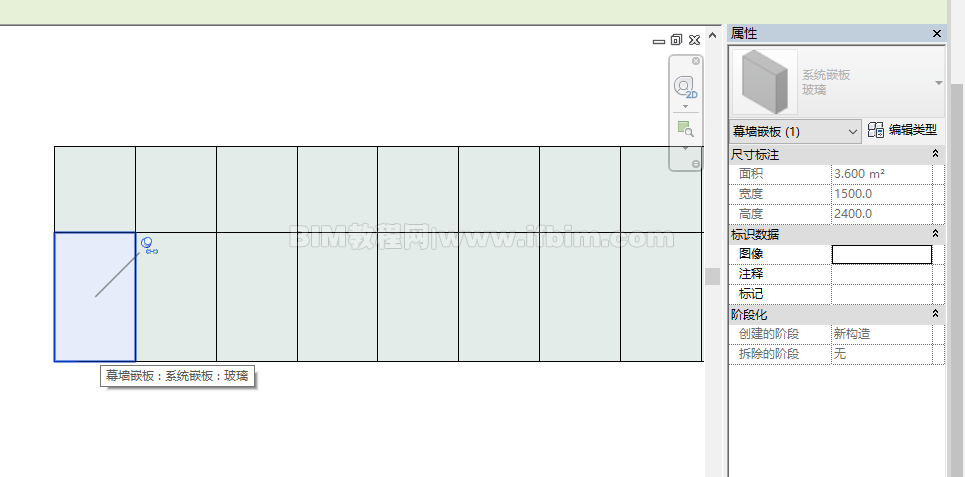

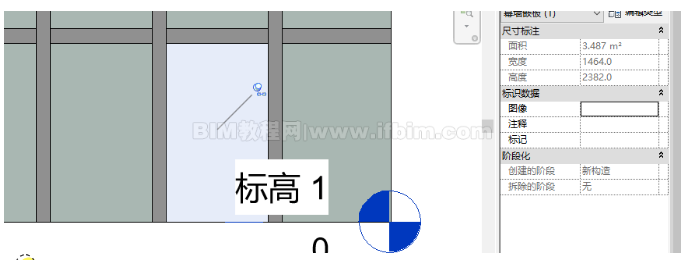

这时候可以看到，玻璃的大小和实际分格的大小是一致的。

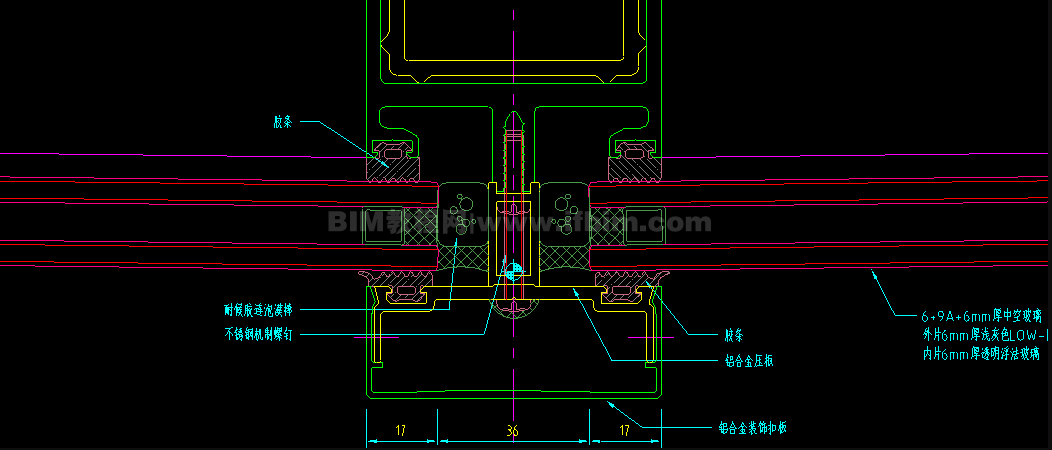

但是玻璃的大小实际不是这样的，玻璃的大小实际的除去安装型材或者胶缝的宽度后的尺寸。比如真实的玻璃安装是这样的。

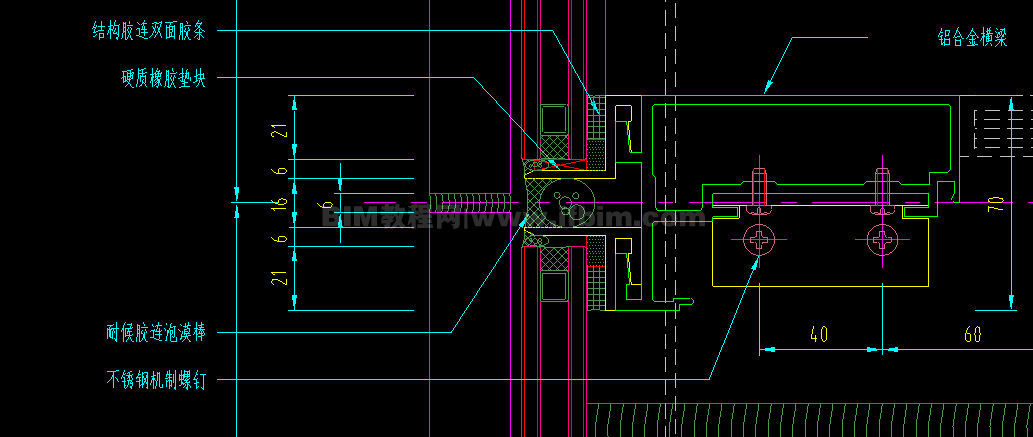

或者这样的
总之有各种形形色色的安装方式，需要在计算玻璃的实际尺寸的时候剪掉它的安装孔间宽度。那么我们在Revit中绘制的时候应该怎样减掉这部分的尺寸呢？这里我们假设幕墙的安装方式都是按照第二张图的安装方式，这里可以看到，在两块玻璃之间的距离是36mm，其实我们只需要将横梃和竖梃的宽度设置成36mm即可。

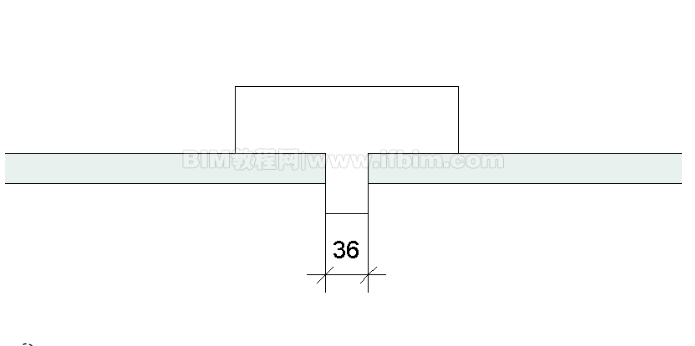

在Revit中，横梃和竖梃需要先做好轮廓族，载入到项目中才可以生成对应的横梃和竖梃，这个过程不会的小伙伴可以看之前的教程：Revit幕墙嵌板族的制作。我们做好这样的轮廓。我把这个横梃的距离设置成了36mm，如图。
看下整体的模型。

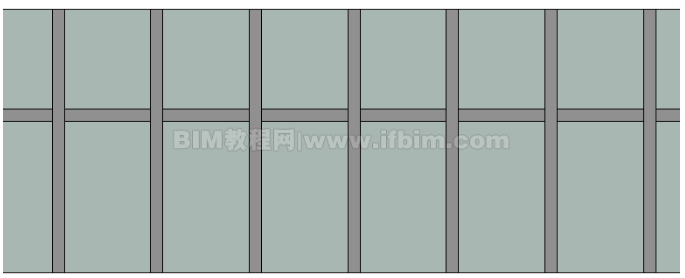

这里我把横竖都设置成一样的轮廓了，当然了，可以根据自己的玻璃实际情况设置型材的轮廓，周围的边界也可以按照自己的实际情况来设置。来看下现在玻璃的尺寸。

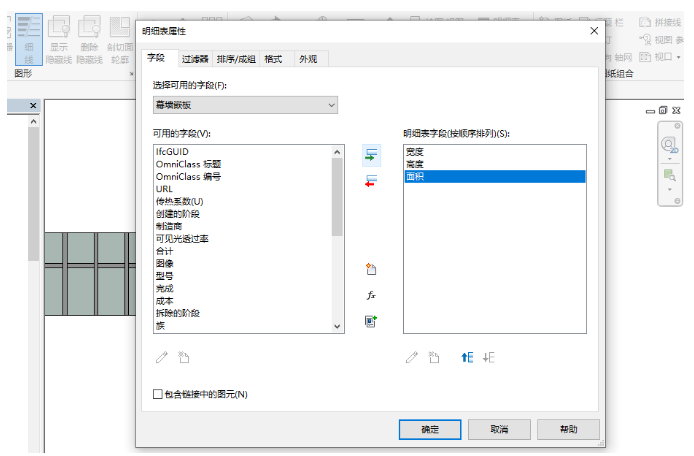

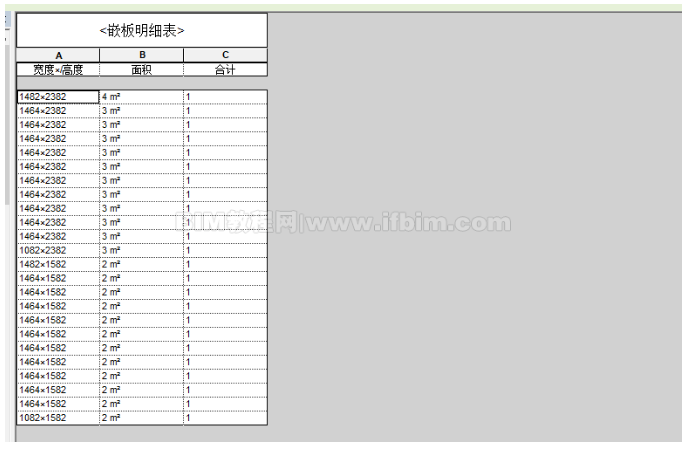

可以看到现在是玻璃尺寸已经是减掉36mm的尺寸了。接下来就是如何把这些数据做成清单导出去。通过明细表也可以生成清单，是这样的。
不过较为复杂分幕墙项目还是建议大家使用Rhino等软件来制作。
