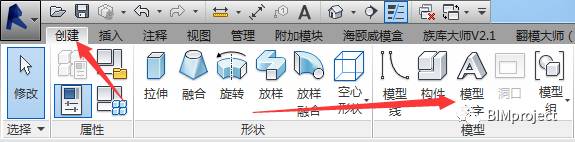

族制作过程中经常遇到需要给族表面添加文字，可以达到更真实的效果，简单的平面可以用创建选项卡下的模型文字创建文字样式，但是曲面如何赋予文字呢？

这里我想到的方法是用拉伸命令将字体样式拉伸出来，再沿曲面空心剪切，即可创建一个曲面的字体样式族（用拉伸是因为模型文字不能被空心剪切，所以做不出曲面效果）。

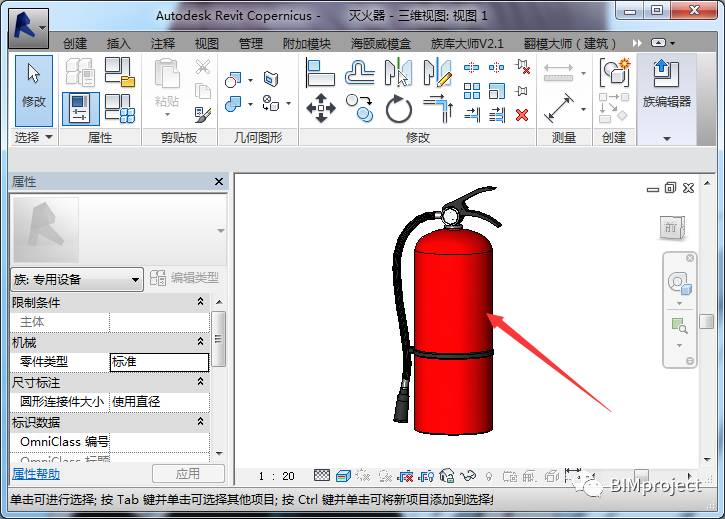

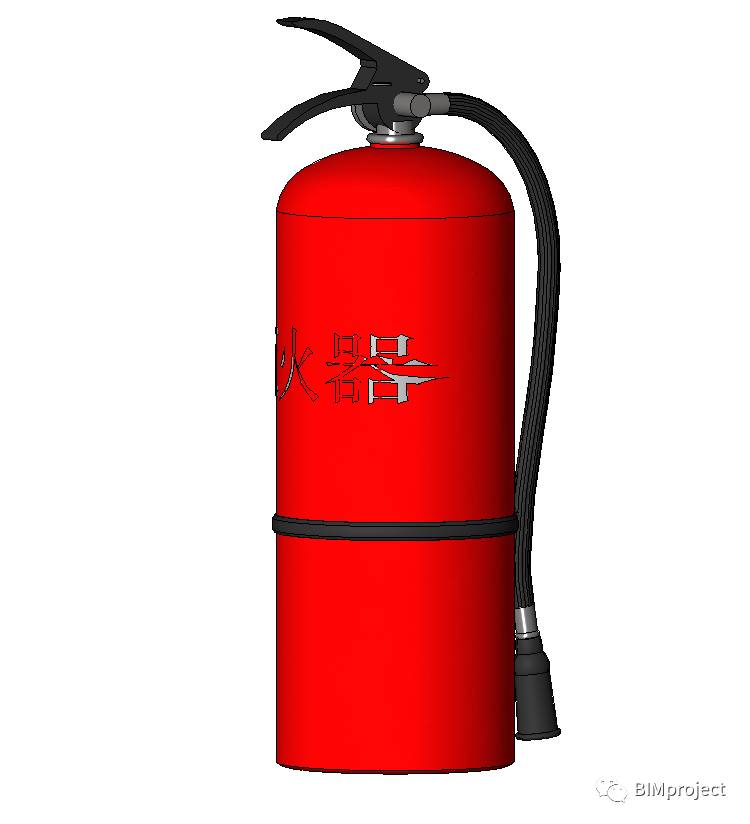

如图所示，如何给灭火器的表面加上“灭火器”的字样呢？

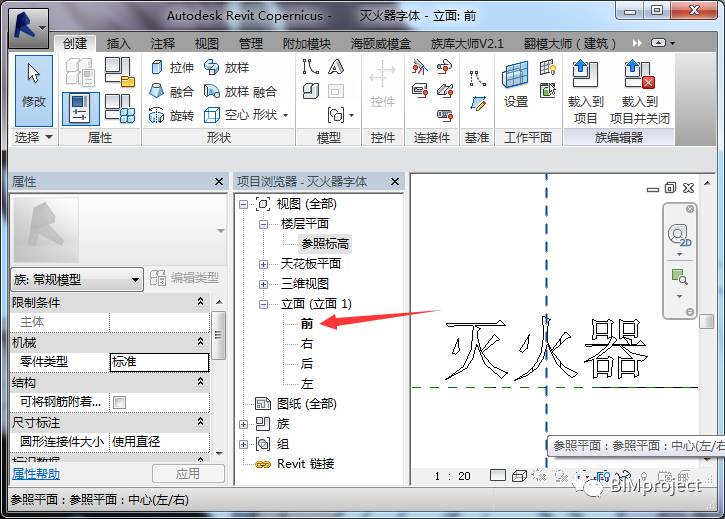

1.新建族，选择公制常规模型族样板，先创建模型文字“灭火器”或在CAD中新建一个“灭火器”字样的DWG文件，再导入到Revit中。（注：选择合适的视图进行创建，这里建议切换到前立面视图进行绘制）；

（创建模型文字是为了给后续的拉伸做参照，但是模型文字不能作为线拾取到，创建拉伸时只能沿着模型文字的边框逐一绘制）

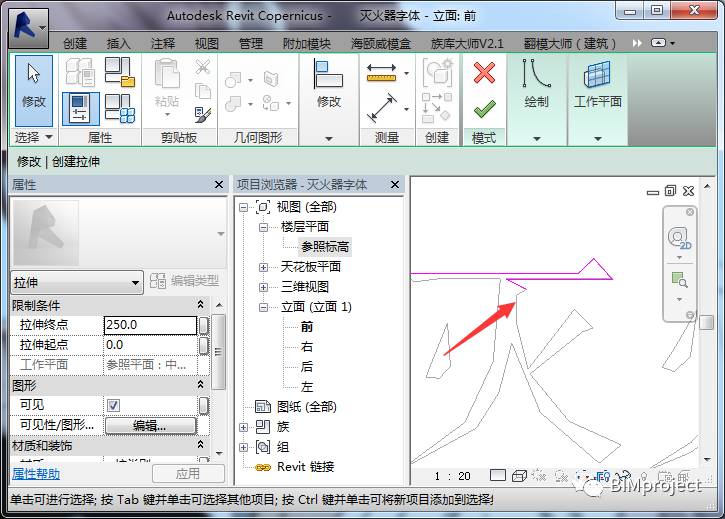

2.沿着模型文字边框线绘制创建出拉伸形状；

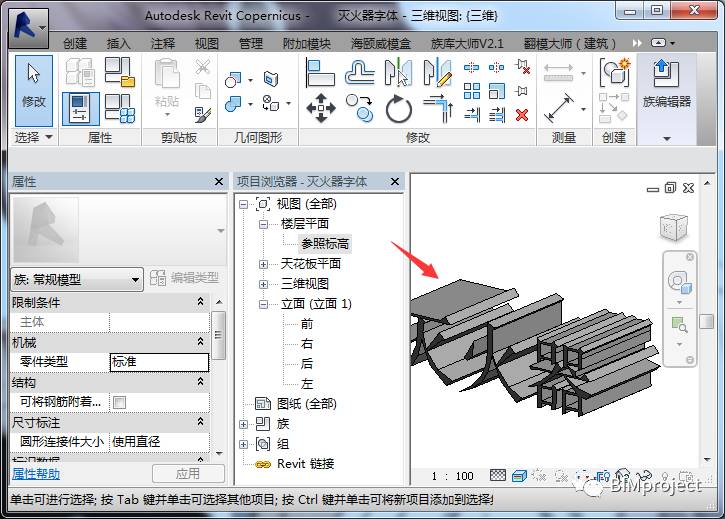

绘制完成切换至三维视图查看效果；

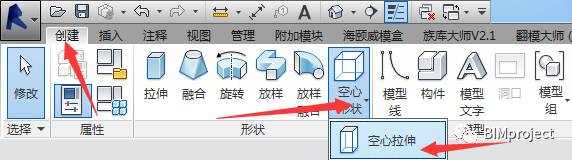

3.打开参照标高平面视图，创建空心形状拉伸；

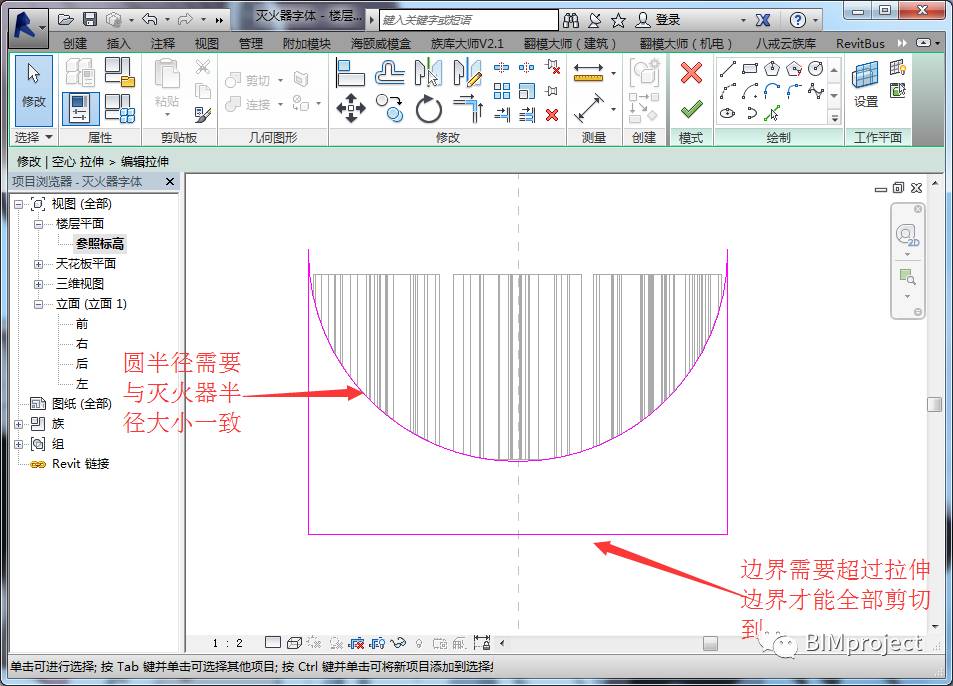

4.绘制与灭火器半径大小一致的半径作为空心拉伸的一条边界，绘制出如下图所示形状；

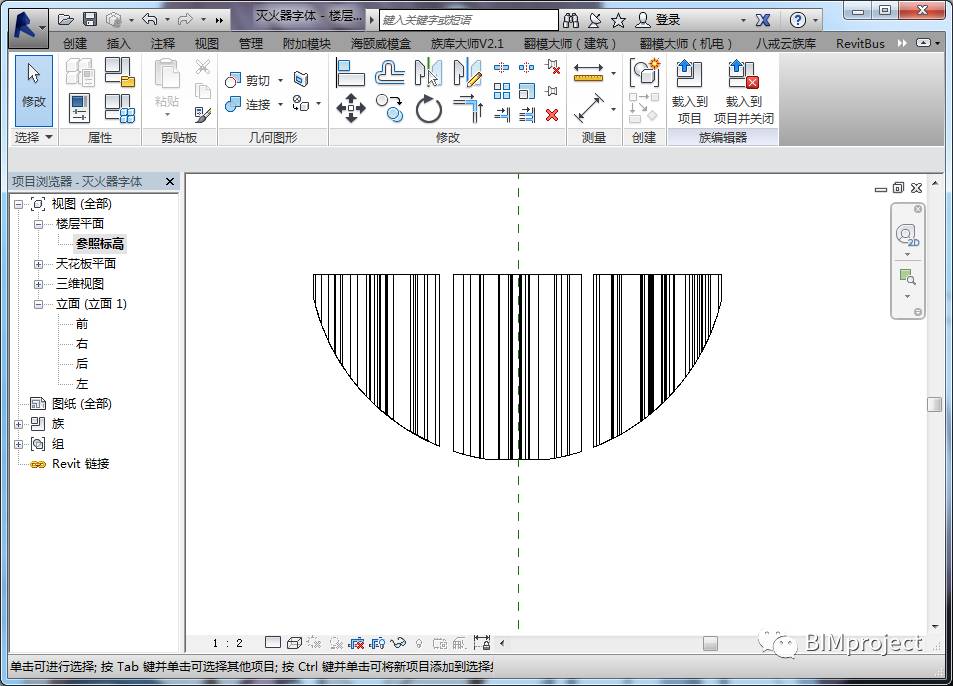

5.完成编辑，创建出了曲面形状的文字族；

载入到灭火器族中放置在合适的位置，最后效果图如下；
