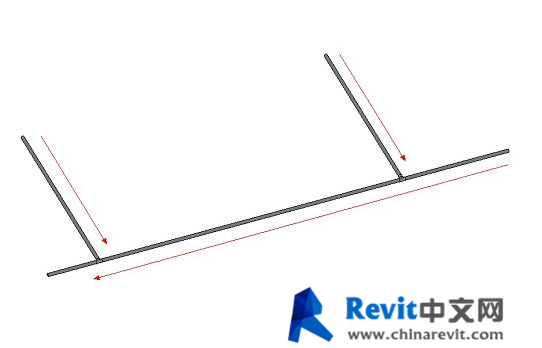

激活管道绘制命令出现绘制管道上下文菜单，可以根据需要设置管道坡度值，是向上坡度还是向下坡度，其中两个命令非常有用，一个是继承高程，一个是忽略坡度以连接。在Revit建模中尝尝碰到一些带有坡度的管道，比如给排水专业中的雨水管、重力污水管或者空调的冷凝水管，利用好这两个工具，会给坡度管道绘制带来很大便利，比如我们要绘制如下样式的一段重力排水管。

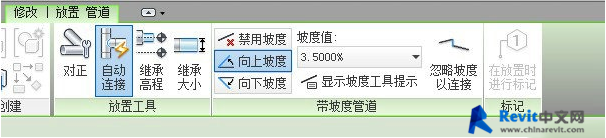

激活管道绘制工具，快捷键PI，选择向上的坡度，设置坡度值为3.500%，绘制横向干管，以为该段干管带有一定的坡度值，所以它各个位置的偏移量是不一样的，在绘制支管的时候，激活继承高程属性，在官道上点选绘制起点，同样选择向上的坡度，该支管就自动以点选的那点的高程为其偏移量。
