创建参照线，该参照线可用来创建模型几何图形或者创建几何图形的限制条件。
在族编辑器中，可以在任一视图中添加参照线，并使用添加模型线时所使用的相同的绘制工具和方法。 绘制参照线时，它会显示为单独的线。
在视觉样式设置为隐藏线或线框的视图中，绘制的线将显示为实线，平面范围使用虚线显示。
添加参照线
在族编辑器中，单击“创建”选项卡
“基准”面板
（参照线）。使用绘制工具，绘制线。
在预选期间选择或高亮显示该线之前，它将显示为单独的实线。

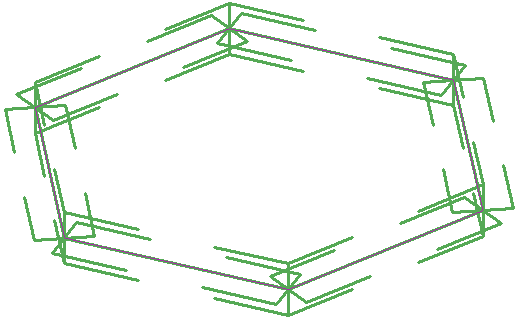

绘制为多边形的参照线的示例
选择或高亮显示该参照线之后，关联的平面将根据活动视图进行显示。
三维视图中高亮显示的参照线链的示例
使用参照线和线性尺寸标注控制模型几何图形：
将模型图元的面与参照线对齐并锁定它。
添加对参照线进行参照的尺寸标注线并将其标记为实例或类型参数。
通过在“族类型”对话框中更改并应用新的值，来调整模型。
