使用“工作平面查看器”可以修改模型中基于工作平面的图元。

工作平面查看器提供一个临时性的视图，不会保留在“项目浏览器”中。

此功能对于编辑形状、放样和放样融合中的轮廓非常有用。

可从项目环境内的所有模型视图中使用工作平面查看器。 默认方向为上一个活动视图的活动工作平面。

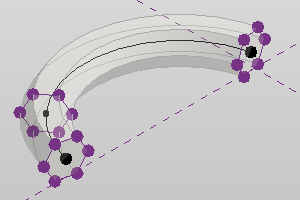

以下步骤中的样例图像使用此放样作为起点：

用工作平面查看器编辑

1. 选择一个工作平面或图元轮廓。



2. 选择“修改 | <图元>”选项卡“工作平面”面板（查看器）。

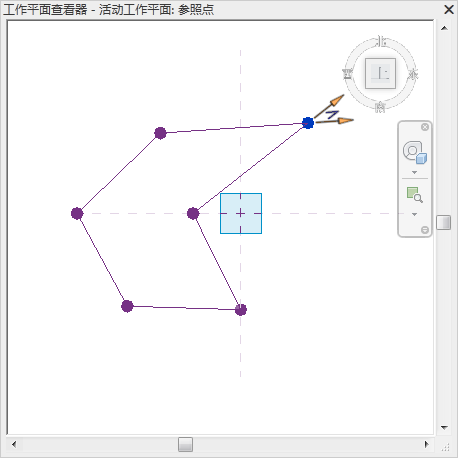

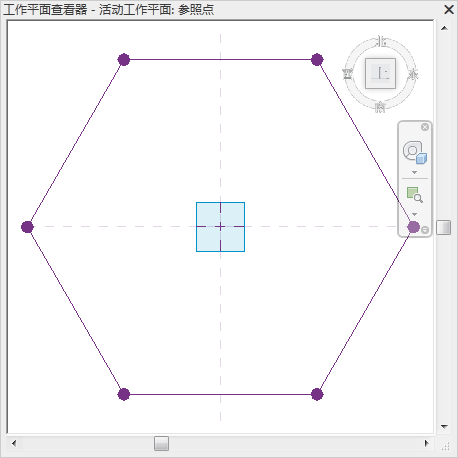

   “工作平面查看器”将打开，并显示相应的二维视图。



3. 根据需要编辑模型。

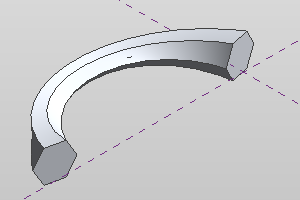

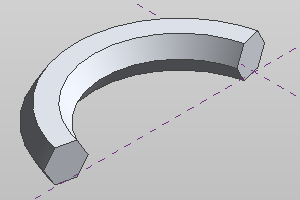

当在项目视图或“工作平面查看器”中进行更改时，其他视图会实时更新。
