使用工作平面时，可以更改工作平面网格的间距、调整网格大小和旋转网格。
修改工作平面网格
如有必要，请单击
（显示）以显示工作平面。“建筑”选项卡
“工作平面”面板 （显示）“结构”选项卡
“工作平面”面板 （显示）“系统”选项卡
“工作平面”面板 （显示）族编辑器：“创建”选项卡
“工作平面”面板 （显示）选择该工作平面。
注： 单击工作平面的边界，以便将其选中。
执行下列步骤之一：

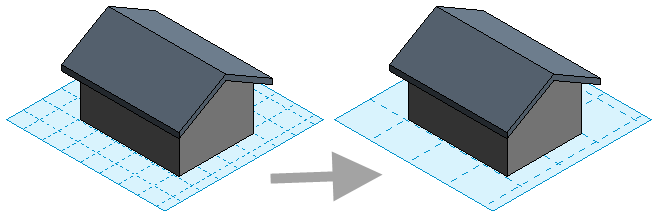

修改网格间距：在选项栏上为“间距”输入一个值，以指定网格线之间的所需距离。

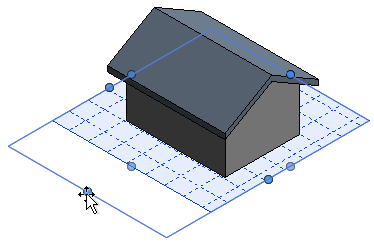

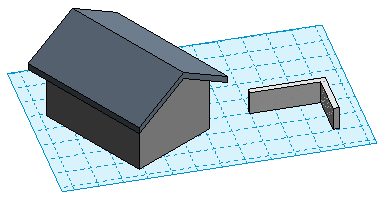

调整大小并移动网格：要移动网格，请拖动网格的一个边。 要调整网格大小，请拖动夹点。

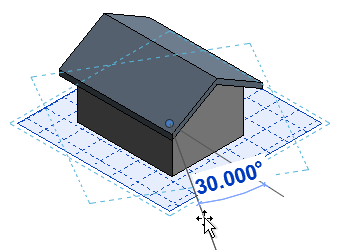

旋转网格：单击“修改 | 工作平面网格”选项卡
“修改”面板
（旋转），然后旋转网格。
关于旋转网格
旋转工作平面网格时，新方向将影响构件的放置，并影响墙和线的矩形绘制选项。 例如，如果旋转工作平面网格，然后放置构件，那么构件会与工作平面网格处于相同角度的方向。 如果使用矩形选项创建墙链，则只能在工作平面网格方向上创建它们。
