在建模过程中往往会绘制一些预留孔洞，这类孔洞有时是不规则的图形，在一般的平面墙体上可以直接使用修改选项卡中“编辑轮廓”命令完成。如果是曲面墙体的话如何绘制不规则的孔洞呢？下面就一起学习一下。

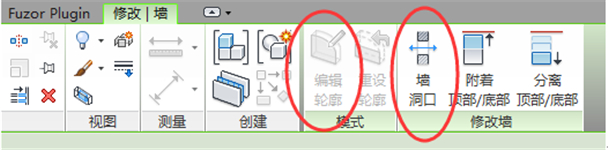

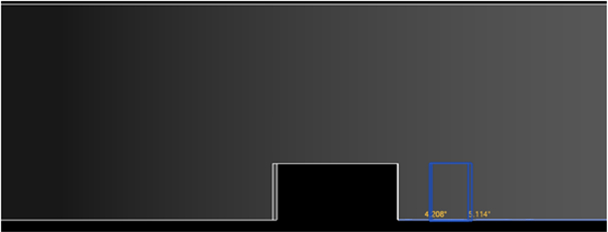

1、在新建项目中绘制一道半圆的曲面墙体，绘制完成后选择该面墙体，看到编辑轮廓是不可选的，但是墙洞口命令可以使用，而使用这个命令就可以绘制出规则的四边形孔洞了，如图所示。

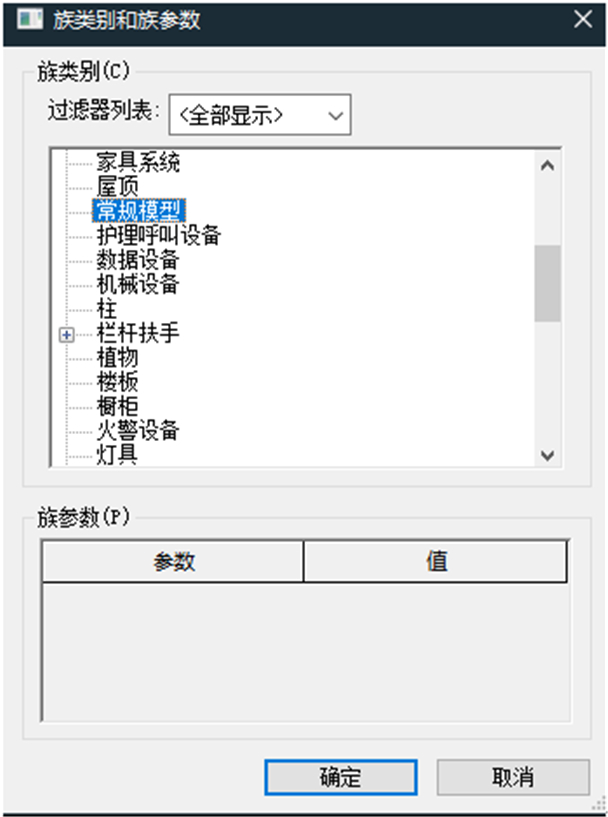

2、下面来学习一下非矩形孔洞如何绘制，借助内建模型中的常规模型拉伸一个空心模型，如图所示。

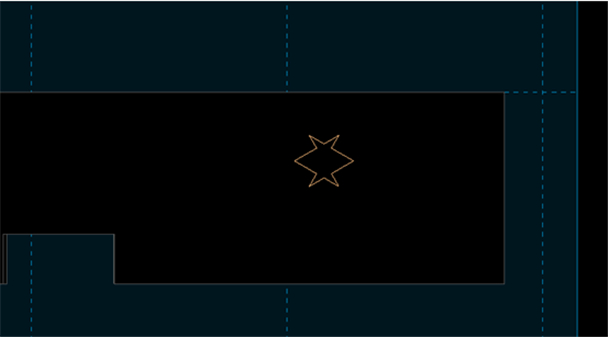

3、绘制一个参照平面后拾取工作平面，在工作平面上绘制符合要求的孔洞形状，然后手动拉伸或者设置拉伸的起点和终点，使拉伸的空心模型与墙体相交，如图所示。

拉伸完成后一定要用剪切命令使空心模型剪切一下墙体。

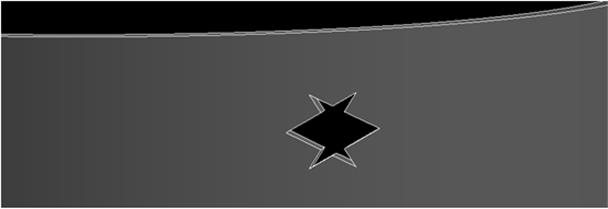

4、空心模型剪切后点击完成模型，最终效果如图所示。

意义：在建模过程中，常规构件不能完成的项目可以搭配族构件，尤其是搭配内建族使用，更加简便，更加符合实际，例如在楼板上创建水沟。
