使用“面屋顶”工具在体量的任何非垂直面上创建屋顶。

您无法从同一屋顶的不同体量中选择面。

注： 如果修改体量面，使用“面屋顶”工具创建的屋顶不会自动更新。

要从体量面创建屋顶

1. 打开显示体量的视图。

2. 单击“体量和场地”选项卡 “面模型”面板 （面屋顶）。

3. 在类型选择器中，选择一种屋顶类型。

4. 如果需要，可以在选项栏上指定屋顶的标高。

5. （可选）要从一个体量面创建屋顶，请单击“修改|放置面屋顶”选项卡“多重选择”面板（选择多个）以禁用它。（默认情况下，处于启用状态。）

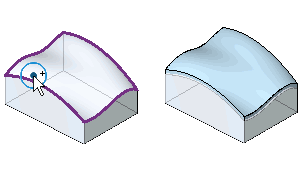

6. 移动光标以高亮显示某个面。

7. 单击以选择该面。

   如果已清除“选择多个”选项，则会立即将屋顶放置到面上。

   提示： 通过在“属性”选项板中修改屋顶的“已拾取的面的位置”属性，可以修改屋顶的拾取面位置（顶部或底部）。

8. 如果已启用“选择多个”，请按如下操作选择更多体量面：

   提示

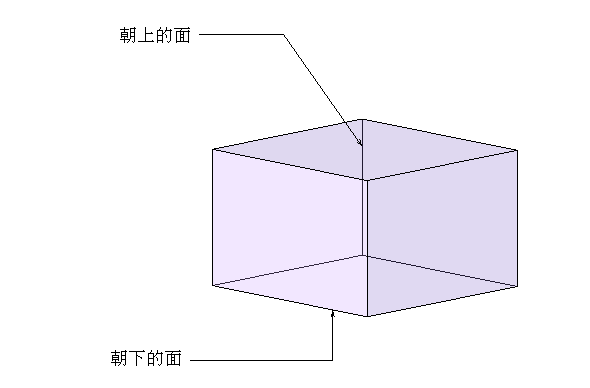

• 不要为同一屋顶同时选择朝上的面和朝下的面。

• 如果希望生成的屋顶嵌板既包含朝上的面又包含朝下的面，请将体量拆分为两个面，以便每一面完全朝上或完全朝下。然后从朝下面创建一个或多个屋顶，从朝上面创建一个或多个屋顶。



1. 单击未选择的面以将其添加到选择中。单击所选的面以将其删除。

   光标将指示是正在添加 (+) 面还是正在删除 (–) 面。

2. 要清除选择并重新开始选择，请单击“修改|放置面屋顶”选项卡“多重选择”面板（清除选择）。

3. 选中所需的面以后，单击“修改|放置面屋顶”选项卡“多重选择”面板“创建屋顶”。

样例

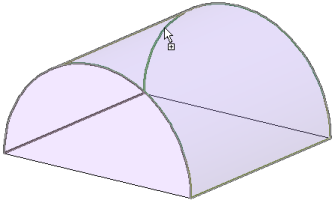

使用光标高亮显示圆柱形面

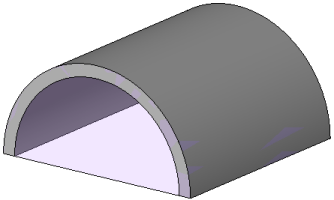

放置的屋顶
