使用“轴网”工具选择轴线，以便将梁自动放置在其他结构图元(例如柱、结构墙和其他梁)之间。例如，在轴线上可能会有两个结构柱。 也可在柱和结构墙之间添加梁。

单击“结构”选项卡 “结构”面板 (梁)。单击“修改 | 放置梁”选项卡“多个”面板(在轴网上)。

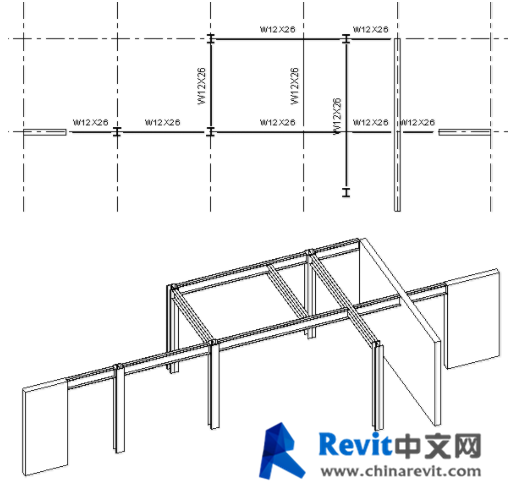

在下面的图像中，可看到平面视图和三维视图中有多样混合柱、梁和结构墙。 在这种情况下，可使用“轴网”工具自动添加大多数梁。

选择要沿其放置梁的轴线。

按住 Ctrl 键可选择多个轴网。

在如下所示的图像中，已经自动选择轴网，梁已经自动添加到所有柱、墙和梁之间。

单击“修改 | 放置梁”>“在轴线上”“多个”面板(完成)。

提示： 也可以拖曳拾取框来选取多条轴线。

在下面的图像中，请注意梁是如何添加到所有柱、墙和其他支撑梁之间的。 以前存在的梁未被垂直于它的梁截断。

Revit沿轴线放置梁时，它将使用下列条件：

将扫描所有与轴线相交的可能支座，例如柱、墙或梁。

如果墙位于轴线上，则不会在该墙上放置梁。 墙的各端用作支座。

如果梁与轴线相交并穿过轴线，则此梁被认为是中间支座，因为此梁支座在轴线上创建的新梁。

如果梁与轴线相交但不穿过轴线，则此梁由在轴线上创建的新梁支撑。
