在观察绘制好的暖通图时，由于布局交错复杂，我们很难辨认哪些管子是回风系统的，哪些是送风系统的，那么怎样利用过滤器来区分这些不同的系统？

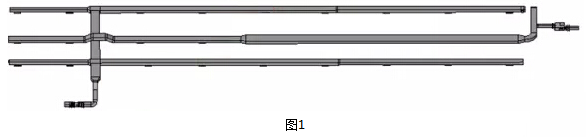

我们首先创建好送风跟回风系统，如图1所示。

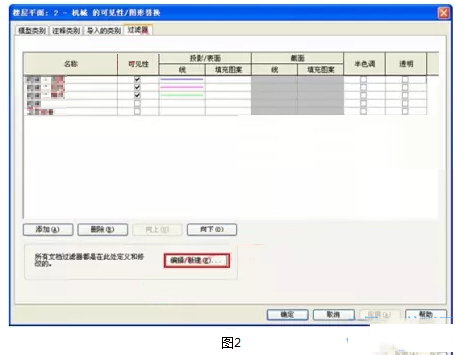

在绘图区域空白处单击鼠标左键，激活左侧“属性”对话框，选择“可见性/图形替换”命令，进入“可见性/图形替换”对话框，或直接输入快捷键VV或VG，进入“可见性/图形替换”对话框，确认选择“过滤器”选项卡，如图2所示。

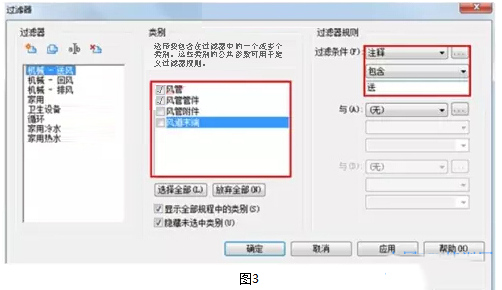

选择“机械-送风”过滤器，单击左下角的“编辑/新建”命令，在“过滤器”对话框中按照下图所示设置过滤器属性，设置完毕后单击“确定”，如图3所示。

【提示】勾选的选择待设置完成后会被着色，此时风管和风管管件会被着色，未勾选的风管附件和风管末端不会被着色，如有需要也可着色。

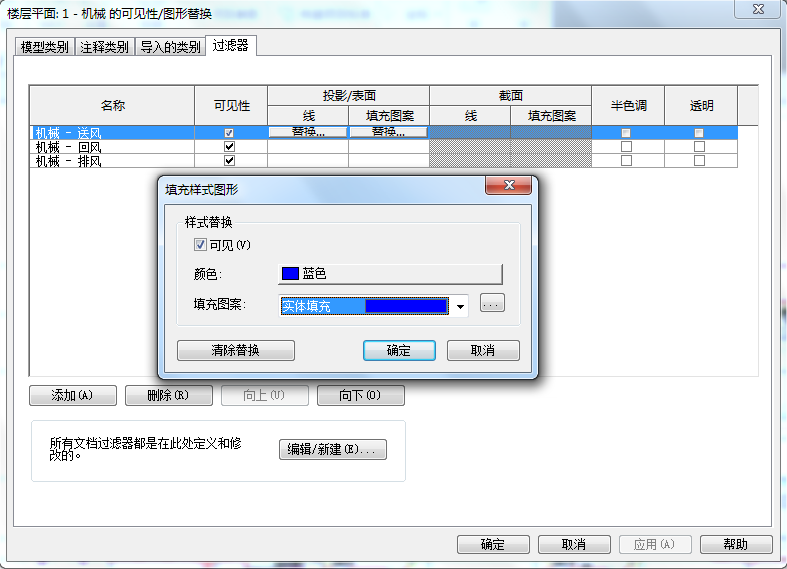

回到“可见性/图形替换”对话框，单击“投影/表面”下的填充图案，按下图进行设置：设置完毕后单击两次“确定”，如图4所示。

回到平面视图，选择送风管的一段，按TAB键切换，直至选中整个送风系统，如图5所示。

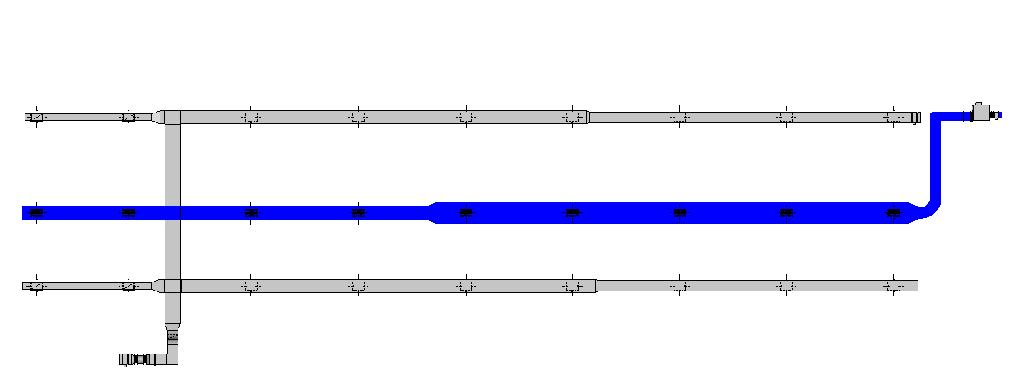

选择实例属性，修改“注释”为“送风系统”（因为过滤器中过滤条件选择的是注释，也可以选择其他条件，这里选择注释），点击确定完成设置。此时整个送风系统都注释为“送风系统”这个附加参数了，所以设置的过滤该条件所附带的属性（蓝色显示）可以表达出来了，如图6所示。

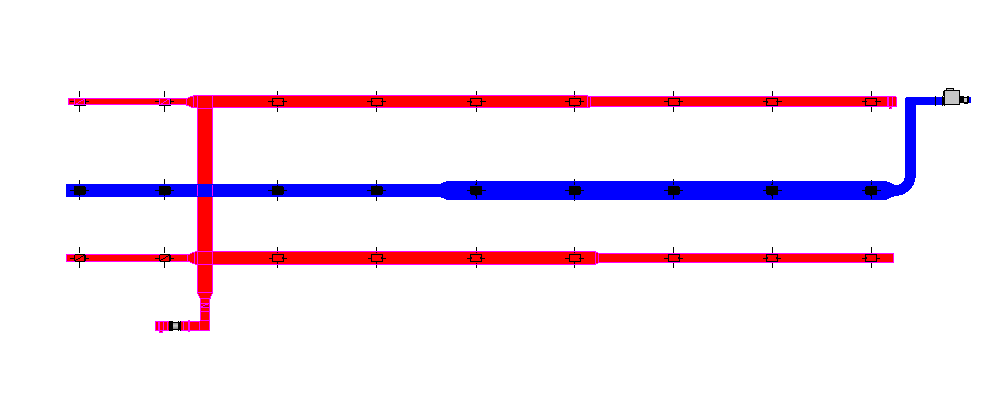

回风系统的颜色设置同送风系统的上述操作步骤，此时设置回风系统为红色，如图7所示。

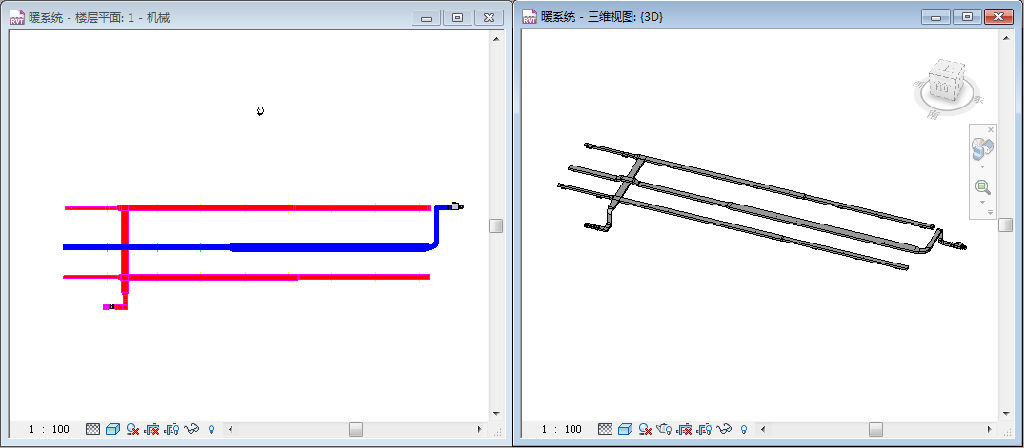

三维视图如有着色需要，需重新设置（设置方法同平面），在平面视图中设置的过滤器不会在三维中起作用，如图8所示。

此案例是在风管绘制完成后设置的过滤条件，方法是选中某风管，给此风管附加上某参数，过滤器条件设置为此参数，以达到过滤的效果。
