在用MEP绘制风管的时候，如何改变不同管径的风管对齐的方式呢？

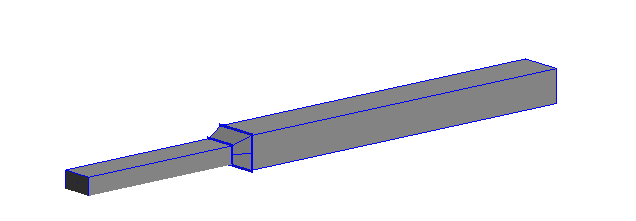

在默认的情况下，风管对齐点方式是中心对齐，如（图-1）所示：

图-1

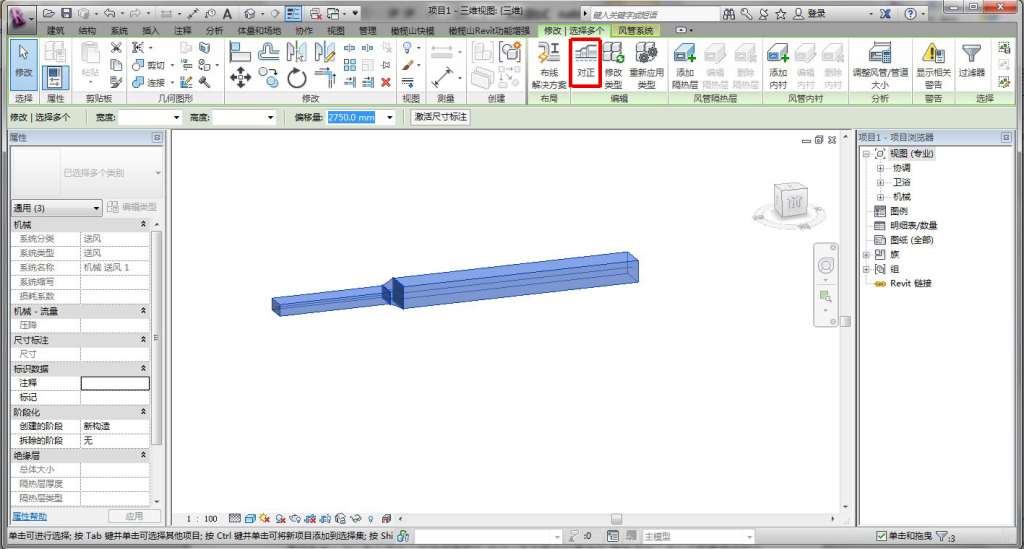

在大部分情况下，风管的安装都是需要不同管径的风管顶部对齐，我们可以选择风管的对其方式。在选中需要对齐的风管后，在“修改｜选择多个”选项卡下面会出现“对正”一项，如（图-2）所示：

图-2

点选“对正”后，再“对正编辑器”选项卡中会出现“对齐线”、“对齐方式”、“控制点”三项。如（图-3）所示：

图-3

对齐方式分为九种，分别是“顶部左对齐”、“顶部居中对齐”、“顶部右对齐”、“中间左对齐”、“中间居中对齐”、“中间友对齐”、“底部左对齐”、“底部居中对齐”、“底部右对齐”，软件中以示意图的方式列举出来了。选择需要的对齐方式，然后点选“完成”就可以完成对齐方式的修改了。

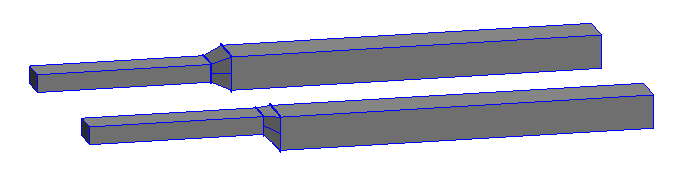

下面对比一下顶部居中对齐与默认对齐方式的不同，如（图-4）所示：

图-4

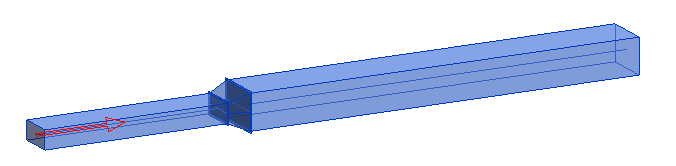

在选中需要对齐的风管时，会默认以绘制方向首端的风管为对齐的基准，被选为基准的风管处会出现一个红色的箭头，如（图-5）所示：

图-5

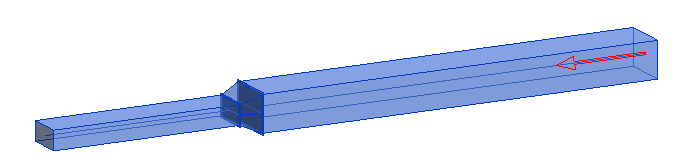

如果需要更改基准的风管，我们可以点击“控制点”选项，基准风管就会切换到另一端的第一根风管，如（图-6）所示：

图-6

注意，基准风管只能够为被选中风管的首末两端的风管，不能以中间段段风管作为基准风管。如果有很多连接在一起的风管需要对齐的话，我们可以用一小段一小段对齐的方法。

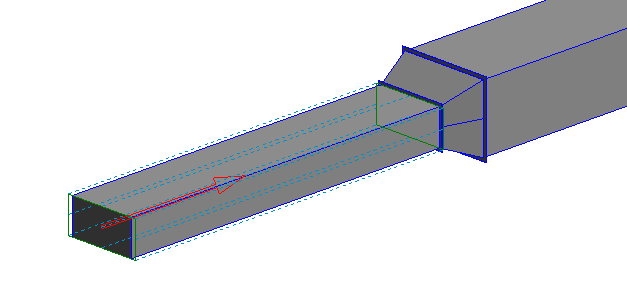

最后是“对齐线”功能，对齐线为我们提供了一种更为直观的方法，选中需要对齐的风管，点选“对正”，然后点选“对齐线”，基准风管就会出现九条不同方向的基准线，你可以选择其中一条基准线，被选中的基准线将会作为风管对齐的基准。如（图-7）所示：

图-7

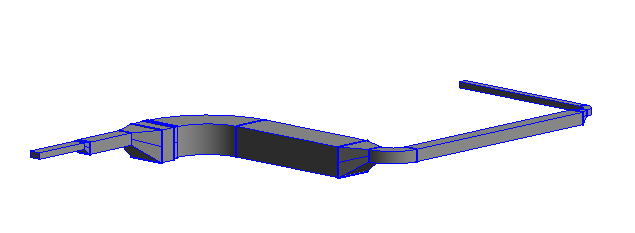

按照上述方法就是以创建出一个顶对齐的风管系统，如（图-8）所示：

图-8

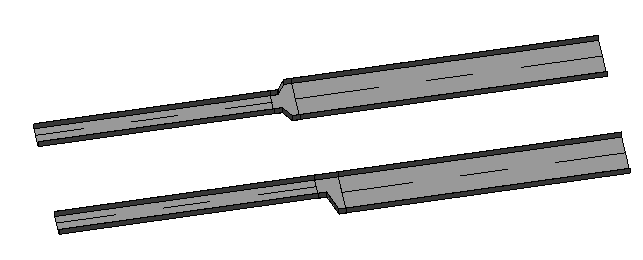

同理，电缆桥架对齐的方法也与风管一样。如（图-9）所示：

图-9
