在管线综合中，我们可以利用图例对管线进行净高的检查，进而对设计提供进一步修改的意见和依据。

首先创建一个新的净高检查的楼成平面图，我们通过“复制视图：复制”的方式创建，并将其重命名为“净高检查+楼层”。如（图-1）所示：

图-1

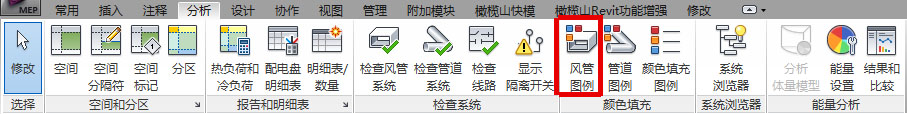

然后在“分析”选项卡中找到“风管图例”，如（图-2）所示：

图-2

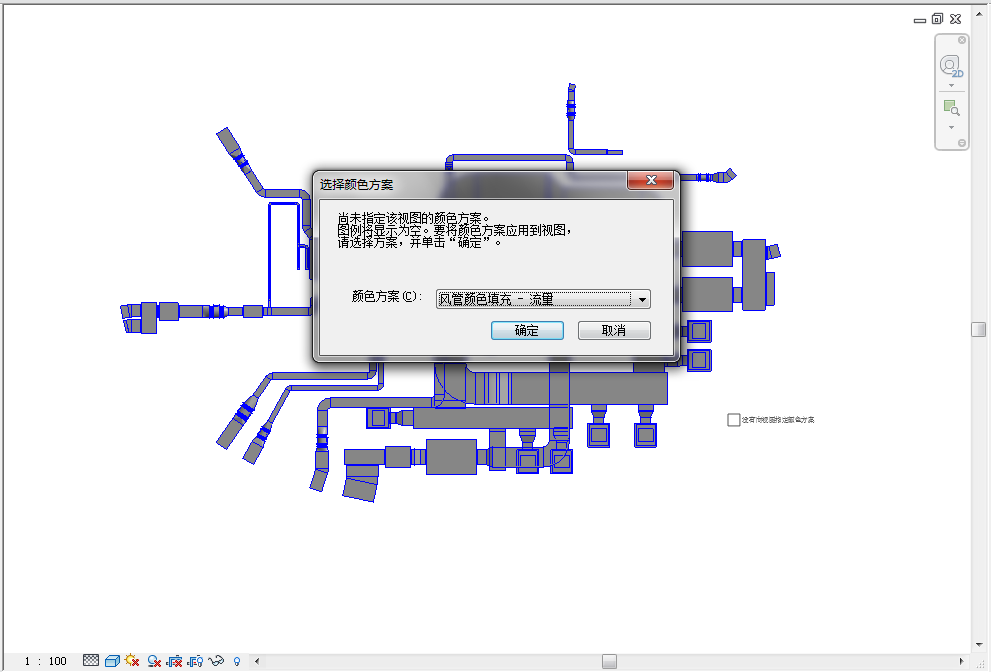

点选进入并放置图例，然后出现一个对话框，如（图-3）所示：

图-3

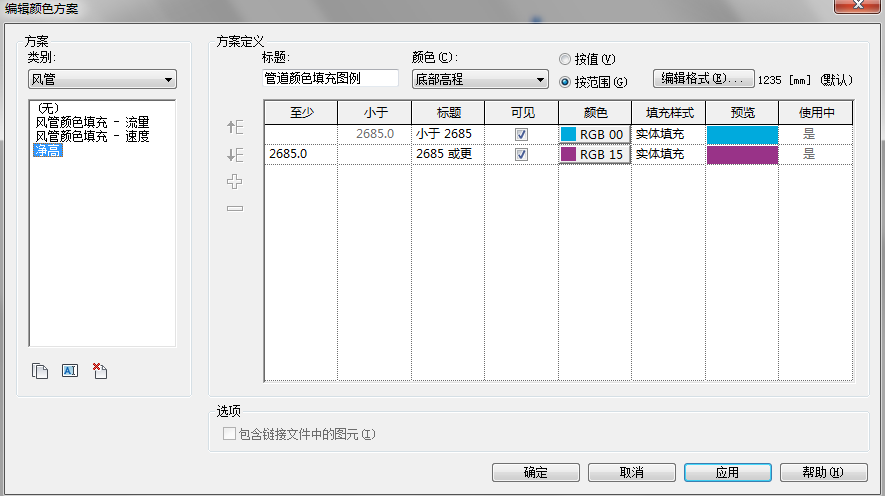

点击确定，选中图例后点选功能区中的“编辑方案”，复制一个颜色方案，重命名为“净高检查”，并按（图-4）所示设置：

图-4

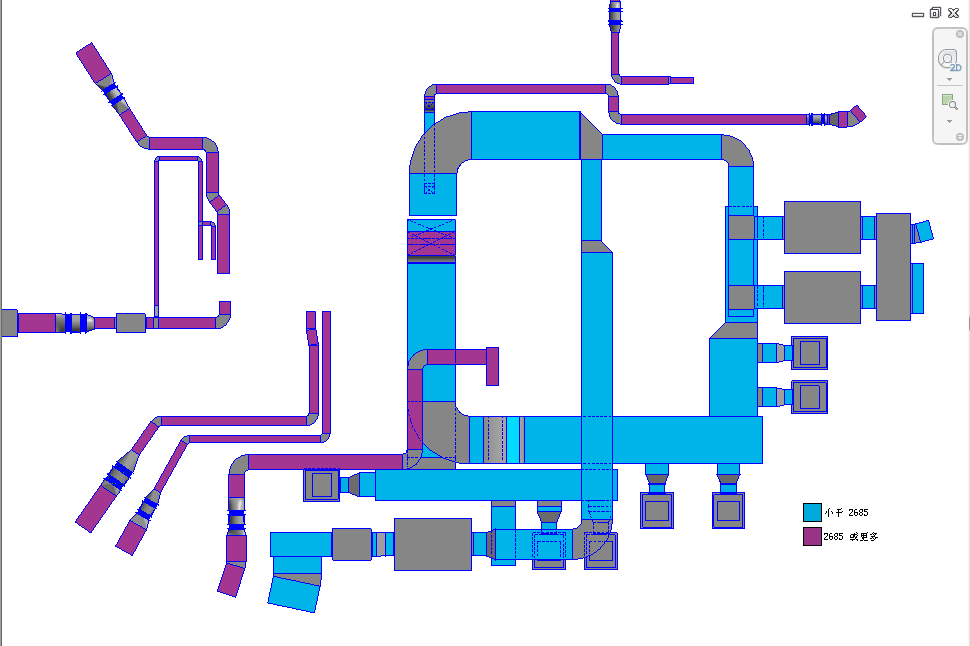

至少一项中填写项目要求的最低净高。点击确定后风管的填充颜色就按照图例设置的改变，如（图-5）所示：

本例中满足净高要求的风管显示为紫红色，不满足的显示为蓝色。
