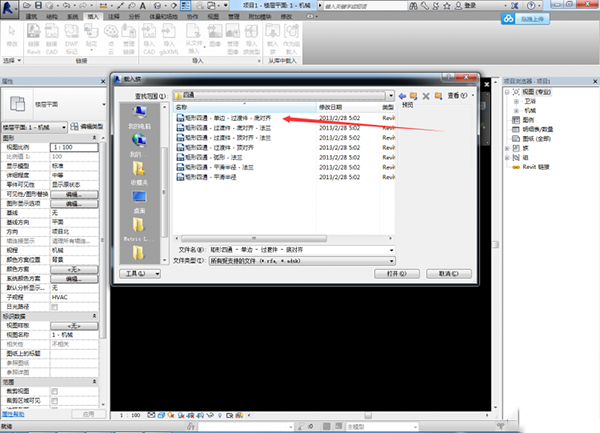

当我们通过Revit软件绘制风管时通常会发现系统自带的风管管件并不能全部满足项目的需求，这时候我们可以通过加载风管管件族。

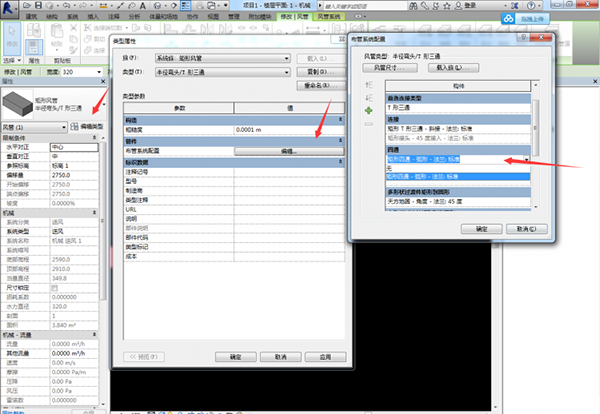

如图操作，因为我们加载的是矩形四通，并且经过编辑类型后，可以使得我们在风管绘制工作时可以自动生成相应的管件

通过上图可以发现“四通”里并没有我们载入的相应的族。但当你去点开风管管件时又确实能看到它已经载入到项目里了。这是因为该族的属性并没有设置成四通，他只是名称上是有四通的。进入风管管件放置一个载入的矩形四通，在双击它进入族编辑器。

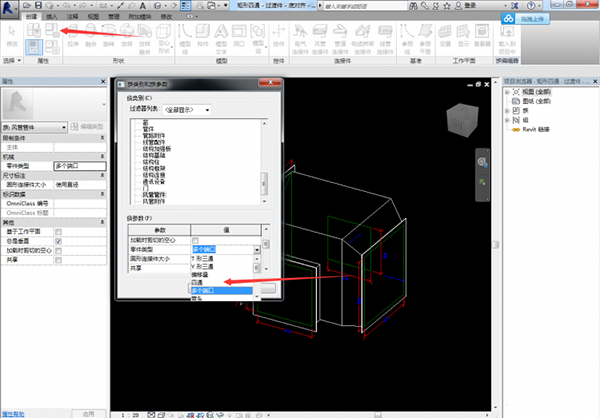

通过如上图的操作，进入族类型和族参数设置他的零件类型为四通。在载入到项目中就可以在布管系统配置中设置该族为四通了。由此知识我们可以体会到当我们创建完一个族时，它是可以,不以构件的属性载入到项目中的，当我们需要他具有什么属性时，我们就可以通过族类型和族参数设置赋予它相应的属性。
