使用“机械设置”对话框的“隐藏线”窗格，指定互相交叉的管道（在不同平面中）在模型中的显示方式。

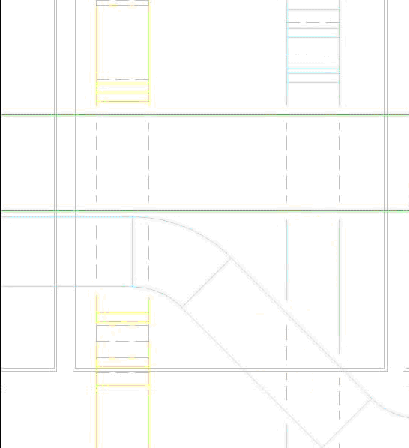

在双线图纸中会显示交叉风管和管段，这样最远端平面中表示分段的线会以不同的样式显示，以表示它们被如图所示的前景中的分段所隐藏，而未连接到该分段。 只有选中“隐藏线”作为视觉样式时，才可以应用“隐藏线”参数。
单击“系统”选项卡
“机械”面板
（机械设置）。在“机械设置”对话框的左侧面板中，单击“隐藏线”。
在右侧面板中，为线样式和该间隙的宽度指定下列参数：
绘制 MEP 隐藏线：选中该选项时，会使用为隐藏线指定的线样式和间隙绘制风管或管道。
线样式：单击“值”列，然后从下拉列表中选择一种线样式，以确定隐藏分段的线在分段交叉处显示的方式。
内部间隙：指定交叉段内显示的线的间隙。 如果选择了“细线”，将不会显示间隙。
外部间隙：指定在交叉段外部显示的线的间隙。 如果选择了“细线”，将不会显示间隙。
单线: 指定在分段交叉位置处单隐藏线的间隙。
