在绘图区域中，选择软风管要连接的机械设备、风管段或风管管件。
在连接件上单击鼠标右键，然后单击“绘制软风管”。
有些构件具有多个连接件，这些连接件以叠层方式显示。在叠层的连接件绘制软风管时，将显示“选择连接件”对话框，通过该对话框可以指定要使用的连接件。
在选项栏上，指定布局选项，然后单击“应用”。

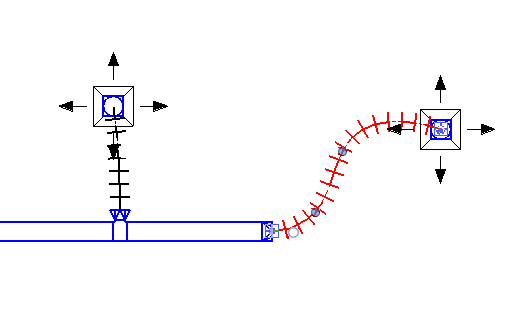

拖曳软风管的预览，然后单击风管将弯曲所在位置的各个点。
单击软风管中的弯曲位置即可放置可用于重建软风管形状的顶点。也可以使用软风管关联菜单中的选项来插入和删除顶点。
单击风道末端、风管管段或机械设备上的连接件，以指定软风管的端点。
过渡件和 T 形三通会自动添加到风管系统中，以便于连接软风管。
