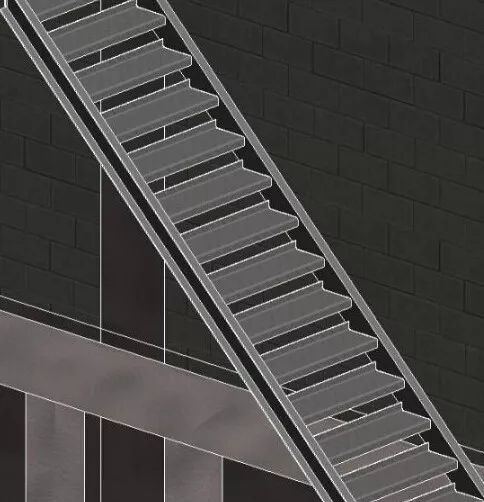

在建模过程中我们有时候需要建一些特殊的楼梯，如图所示就是一般的钢梯形状，但是我们发现Revit中并没有这种形式的梯子，那么我们可以设置组合楼梯一些参数来达到这个效果。

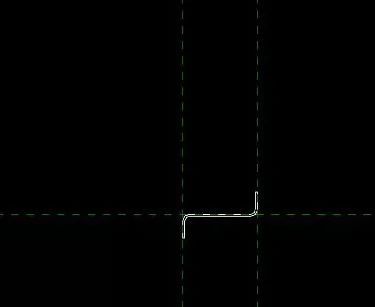

1.首先我们新建一个公制轮廓族，那我们需要的踏板截面轮廓给描绘出来如图所示，并将其保存为合适的名字。

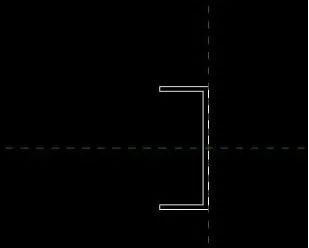

2.接着我们再建一个轮廓族将梯边梁的轮廓给描绘出来如图所示，并将其保存为合适的名字。

3.在需要楼梯项目文件中我们将刚才建的轮廓族载入进来，新建一个组合楼梯，打开编辑类型我们复制一个类型命名为我们易识别的名字，然后打开梯段类型，如图所示。

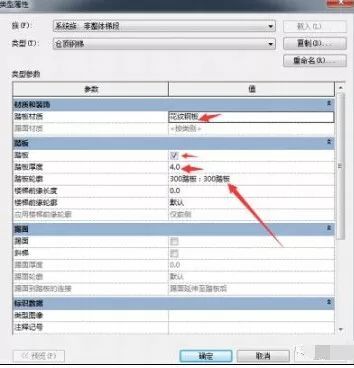

4.我们接着编辑梯段类型属性，将踏板材质，厚度等赋予相应的值，踏板轮廓选择我们刚才新建和载入的轮廓族如图所示。梯面的勾我们去掉。踏板的勾我们保留，然后点击确定。

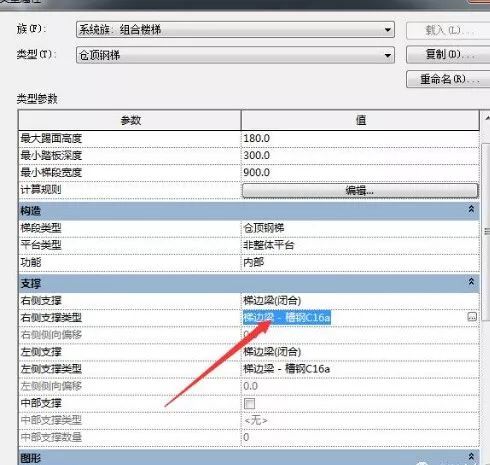

5.我们再用鼠标点击支撑位置，选择梯边梁，然后选择右侧支撑类型，如图所示，进入梯边梁类型属性编辑。

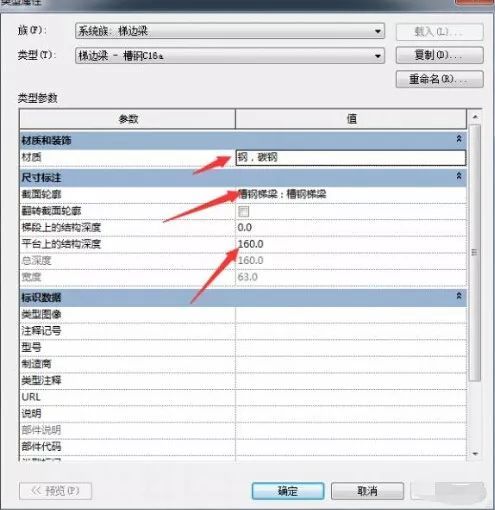

6.截面轮廓我们选择刚才建立和载入的梯边梁轮廓族，平台结构深度我们等下根据实际楼梯位置要进行调节。用同样的方式这只左侧支撑，点击两次确定我们就可以画楼梯了。

画完楼梯我们会发现梯梁和踏板可能位置不是十分匹配，这样我们可以调整踏板和平台的深度，以及轮廓族的轮廓位置来使得梯梁和踏板比较好的匹配。
