在Revit里生成二维图纸基本有三种方式。第一，完全基于模型文件生成的图纸。这类图纸是从模型里直接切出并和模型文件相互关联的。即：模型修改的同时，图纸相应修改并关联。第二，基于模型文件切出主体轮廓，后期用2D线样式，填充样式，文字注释等加以说明。这类图纸，如果模型修改，主体轮廓会相应改变，但是后期的2D制作需要手动调整以保证和模型一致。第三，与模型文件毫无关联的图纸。其一用REVIT里面自带的绘图工具绘制二维图纸，如2D线，填充样式，文字说明等。其二从外部导入DWG文件，可以直接套用；也可以根据需要后期加工。

以下详细说明和列举出哪些图纸是有此三种方式生成的。

一﹑完全与模型文件关联的图纸（注明：下面所列举的视图不包含文字说明的关联。）

A、平面系统：包括各楼层平面图、屋顶平面图

B、立面系统：包括室外立面图、 各个房间室内立面图

C、剖面系统：包括各个方向的剖面图、墙身剖面

D、局部放大图：包括卫生间详图、楼梯间

E、详图：特殊需要表达的节点详图

F、明细表：包括面积表、门窗表、柜子明细表、室内材料明细表

G、三维透视图/轴测图：包括整体三维透视图、整体轴测图、局部透视图、局部轴测图

二、部分基于模型文件关联的图纸

包括：墙体类型、墙身大样、局部剖面、屋面檐口节点、门大样详图、窗户大样详图

三、完全与模型文件不关联的图纸（2D制作图纸）

◆总平面图（基本从外部导入DWG文件）

◆项目区域位置图（可以手工绘制，也可以从外部导入DWG文件）

◆详图（可以手工绘制，也可以从外部导入DWG文件）

以上的内容用简单的话来说就是Revit出图分三种情况，一种是模型直接生成图纸，一般是一些平面图或立面图等，这些和模型的完整性及正确性有关；另一种是直接在Revit中用二维的线条来绘图，这和CAD类似，这种方式是用来补充我们没有办法做详细的模型，比如一些泛水或者一些详细的构造做法；第三种是直接导入已有的CAD图，这种方法比较简单。

原理很简单，思路也不难，但是revit出图确实是一件很费事费力的事，如果有现成的CAD图，我们搭建完模型后，按照图纸出图还稍微简单点；如果一开始就用Revit做设计并出图，那才是考验人的时候，当然这才是我们BIM的核心，从设计开始应用BIM。

接下来我将以平面图为例，来详细说一下Revit出图的步骤以及一些应注意的事项供大家参考和讨论。

1. 首先，出图是基于模型的，也就是我们的建筑模型，模型的正确与否很关键，也很重要，关于建模的问题不在这里详述。

2. 出图的第一步当然是新建图纸，在这里我们需要明白一点，就是我们在Revit中出的图纸是和我们的视图相对应的，也就是说一张图纸可以对应一个视图或几个视图。比如“首层平面图”就对应我们的“首层平面视图”；大样图很可能对应几张剖面视图等。在这里我们的视图是可以复制的，修改名字改成我们需要的视图。当我们把图纸与我们的视图对应起来后，我们的出图才刚刚开始。

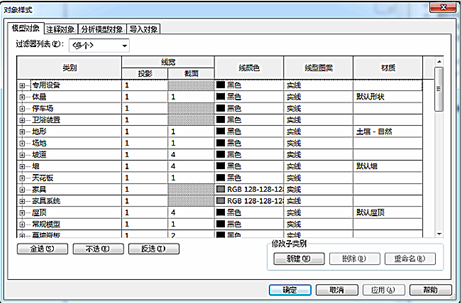

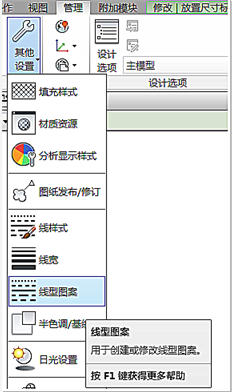

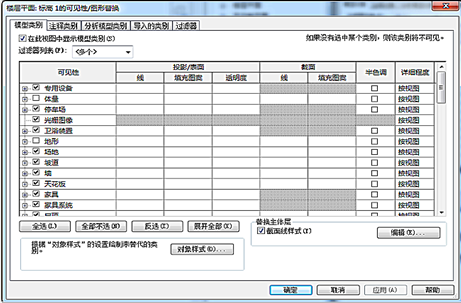

3. 接下来的工作需要对视图做进一步修改，一般平面图的比例都比较大，所以我们会设置“粗略”、“隐藏线”的显示模型，比例一般为1:100，视图范围一般采用默认就可以，也就是剖切面1200，因为我们的平面图都是剖面图，且是从门窗部分剖切的。当然这是整体的剖切位置，如果局部位置需要局部剖切的话，请采用Revit中的“平面区域”命令局部剖切。然后进行“对象样式”、“可见性”、“线样式”、“线宽”、“线型图案”等的设置。

不同的设计单位对出图都有的一些具体的规定，比如线的颜色，线宽，及字体。在这里我们也不做具体的要求，如果单位有具体的规定从单位的规定，如果没有具体的规定，可参考下列数据：

线宽可采用0.5、0.35、0.18三种规格基本可以满足要求。

线的颜色参考CAD图的颜色。

文字可采用“textb”“hztxtb”字体。

文字高度，标注文字采用3.5号文字，说明文字采用4号文字，轴线数字采用6-8号字，标题文字采用10-12号字。文字宽度系数（宽高比）0.7。

4. 然后对图纸进行标注，一般用Revit自带的“线性尺寸标注样式”就可以。其他的标注比如一些剖面符号、索引符号或是文字等，都可以参考《建筑制图统一规范》来参考。

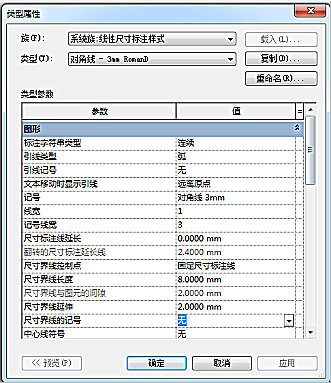

以下标注设置供参考：“标记字符串类型”为“连续”；“记号”为“对角线3mm”；设置“线宽”代号为1，即细线；设置“记号线宽”为3，即尺寸标注中记号显示为粗线；确认“尺寸界线控制点”为“固定尺寸标注线”；设置“尺寸界线长度”为8mm；“尺寸界线延伸”长度为2mm，即尺寸界线长度为固定的8mm，延伸2mm；设置“颜色”为“绿色”；确认“尺寸标注线捕捉距离”为8mm；设置“文字大小”为3.5mm，该值为打印后图纸上标注尺寸文字高度；设置“文字偏移”为0.5mm，即文字距离尺寸标注线为0.5mm；设置“文字字体”为“仿宋”，“文字背景”为“透明”；确认“单位格式”参数为“1235【mm】（默认）”，即使用与项目单位相同的标注单位显示尺寸长度值；取消勾选“显示洞口高度”选项；确认“宽度系数”值为0.7。

5. 最后给图框配上必要的文字，比如图纸名称，设计人，审核人，绘图日期，比例等信息。

这里需要注意，以上内容我们可以保存成“样板文件”，方便以后应用，如果没有，现做也不麻烦。

到此一直完整的图纸基本就出完了，其他图纸可参照此图的出图步骤及做法，涉及一些细节的问题可自行解决。
