建筑师经常批评Revit制作的丑陋，枯燥和扁平的图画。这是一种合理的批评。样板文件自带的线宽设置很糟糕，并且不容易定制。这篇文章的目的是教你调整项目中所有线宽选项所需要知道的一切，让你有能力创建好的线条层次结构。
1-在“线重量”菜单上调整线条的厚度

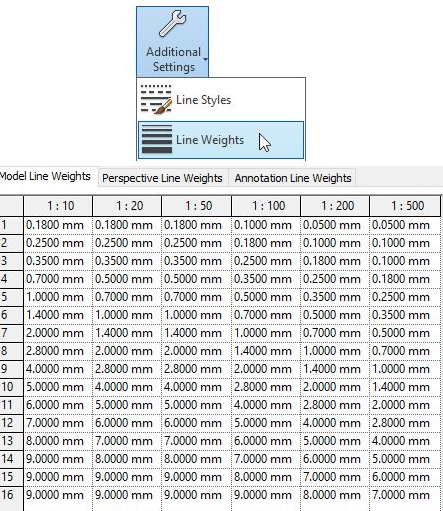

单击“管理”选项卡中的“其他设置”。选择线宽。您可以在此处为每个数字指定厚度值。在“模型线”类别中，您可以为不同的比例指定不同的厚度。在某些情况下，最好删除此选项并对所有比例使用相同的厚度（知识点14说明）。
2-厚度值适用于印刷文件

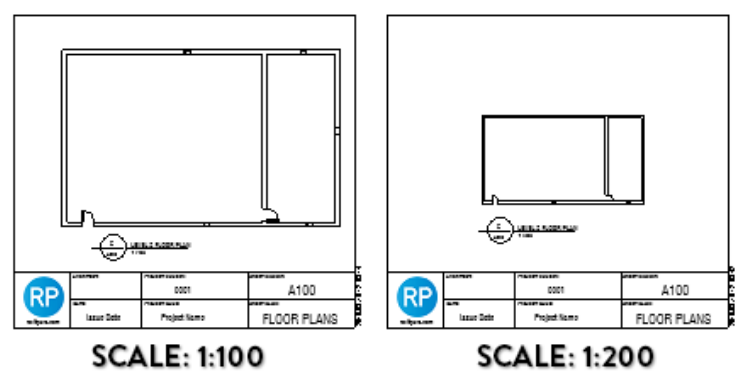

在计算机屏幕上查看Revit模型时，元素的厚度是动态的。这意味着当您放大时，线看起来会更厚，而当您缩小时，线看起来更细。这与印刷文件相反，厚度永远不会改变。这就是为什么将视图的比例从1：100更改为1：200将使所有线在屏幕上看起来更厚。
要减少此效果的混淆，将视图放置在图纸上时请检查视图。标题栏将有助于对线的比例和厚度进行显示。您需要使用正确的比例打印图纸，避免打印屏幕或用“适合页面”打印设置，打印时务必使用缩放100％。
3-设置对象样式中的线权重
设置好要使用的所有线宽厚度值后，请转到管理选项卡中的“对象样式”菜单。

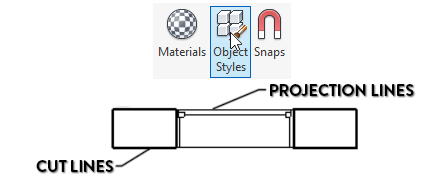

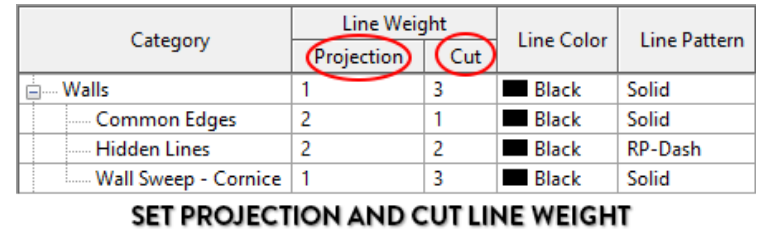

您必须同时设置“投影”和“剖切”值。剖切线通常较粗。
让我们从墙的类别开始吧。如您所见，有一些子类别，例如Cornice，您可以在其中指定不同的厚度值。您也可以使用此菜单指定线条颜色和图案。

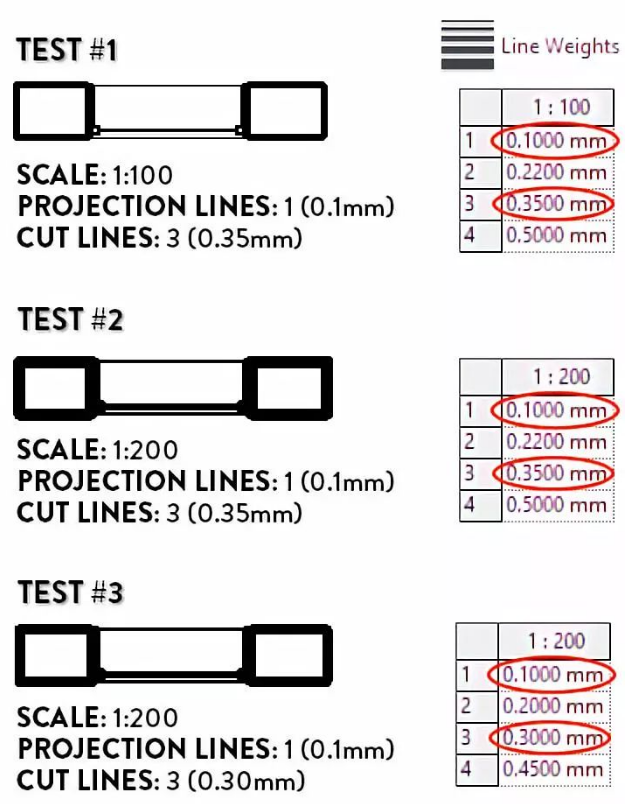

在下图中，您可以使用我们刚刚在“对象样式”菜单中应用的设置来查看墙。1和3厚度编号是指“线宽”菜单中指定的厚度值。在测试＃3中，我们将线宽3的厚度值以1：200的比例减小到0.30mm而不是0.35mm。
4-使用可见性图形菜单在特定视图中调整线条厚度
使用对象样式和线宽的组合将影响所有视图中的所有元素。如果要修改特定视图中某类元素的厚度，则必须使用“可见性图形”菜单，使用快捷方式VG。向下滚动到墙类别。单击“剖切”的“替代”按钮。这将使所有墙在应用此覆盖的视图中变厚。
5-调整视线重量

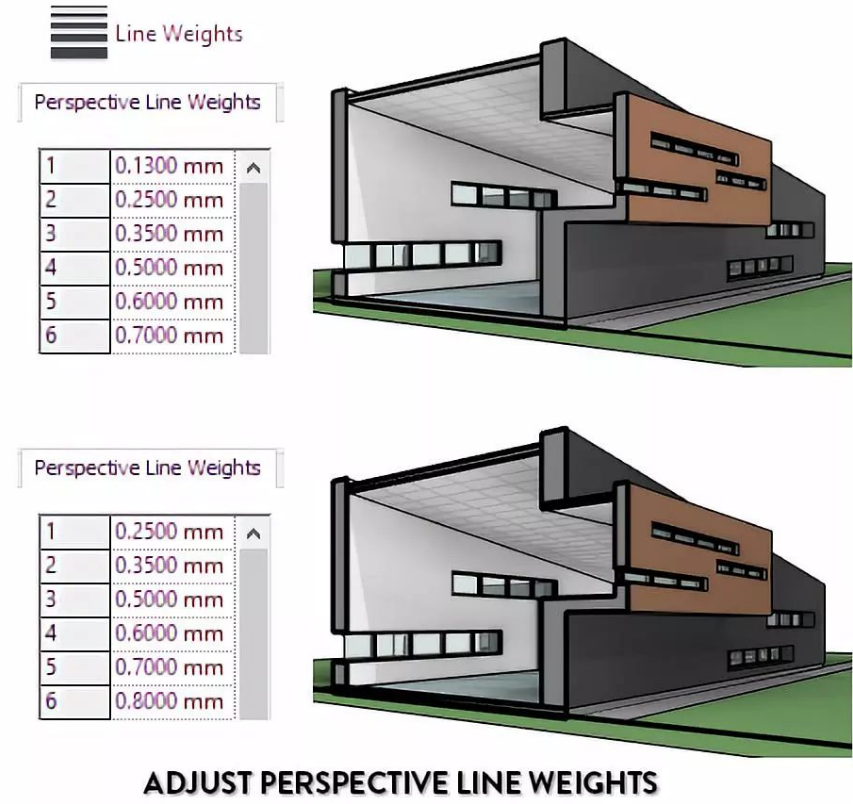

由于透视视图不使用比例，因此可以在“线宽”菜单中自定义厚度。确保在纸张上放置透视图以正确测量厚度。要完全控制透视图中的线条厚度层次结构，请考虑使用“剪影”和“线条”等工具。
6-调整注释线重量

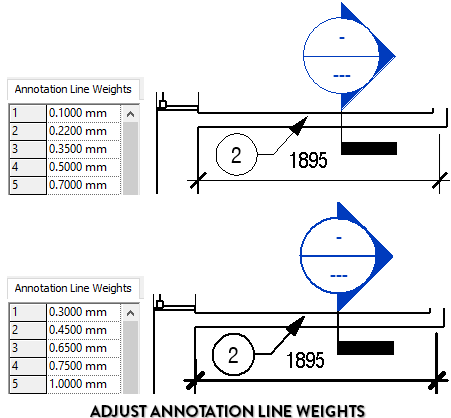

要调整注释元素的厚度（如部分标记，尺寸，通用注释和标记），您必须使用“注释线权重”菜单。如下所示，修改这些值不会影响模型元素或细节线。
7-在对象样式中调整注释元素的厚度值
您刚学会了如何调整所有注释元素的线宽。您还必须在“对象样式”菜单中为每个注记元素类别设置一个数值。单击“注释对象”类别。在下面的示例中，我们调整通用注释类别的线宽，这会影响我们的注释气泡系列。
8-在一个族中为自定义线重量创建子类别

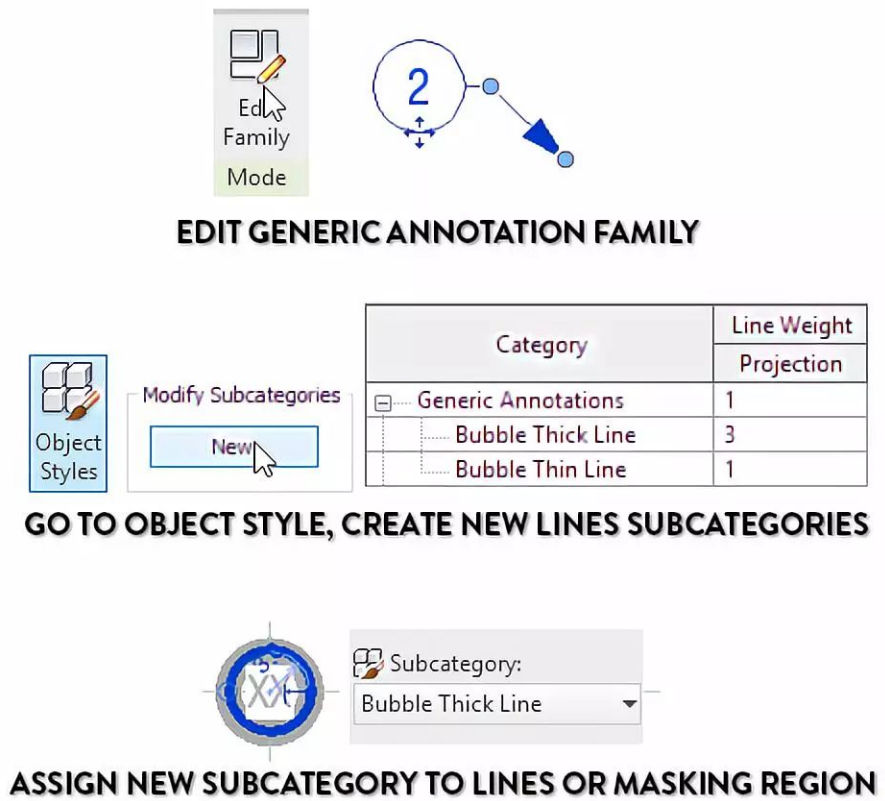

如果“对象样式”菜单的效果对您来说太宽泛怎么办？下面，我们修改一个注释气泡通用注释族。我们在族的对象样式中创建自定义“气泡粗线”并将其指定给音符气泡的遮罩区域。
我们还为使用“BubbleThinLine”子类别的气泡添加了一个小尾巴。然后，我们保存并将该族插入到项目中。
返回项目的“对象样式”菜单。如下图所示，新的自定义“气泡”子类别将添加到项目中。这样，您可以调整气泡通用注释的线宽，而不会影响其他通用注记族的线宽。
9-修改系统族线厚度的类型属性

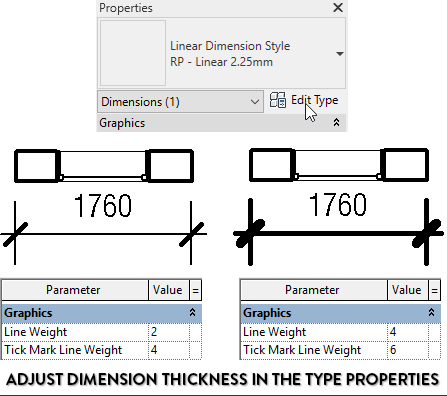

使用对象样式菜单来正确控制线宽。然而，Revit中包含系统族不能在族中的编辑器进行编辑。这些族包括标高，网格，尺寸和许多其他。在下面的示例中，我们修改维度的类型属性，分配给一个特定的线厚度的数值。
10-材质图案填充线宽度总是1
在材料属性中设置图案时，您无法选择线宽。那是因为所有权重都设置为1并且无法更改。
此规则有一个例外：在填充区域中使用时，可以为线条指定线宽。

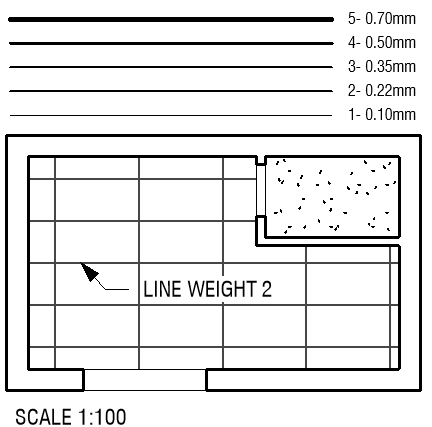

11-天花板模型线宽度总是2
几乎所有元素的线宽都可以定制。天花板图案线是个例外。天花板的重量始终为2。这就是天花板图案往往很厚的原因。除使用“线宽”菜单外，无法修改该厚度。
12-调整CAD导入线重量

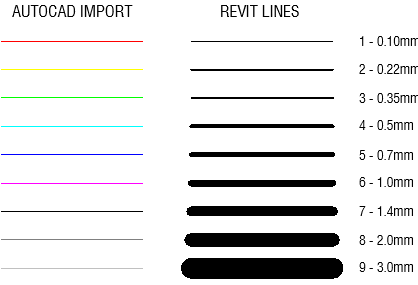

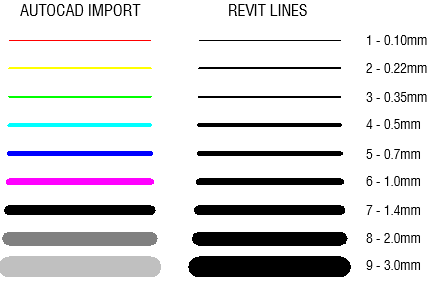

大多数CAD文件使用颜色系统来指定厚度。在下图中，您可以看到典型的颜色层次结构。问题是默认情况下，Revit将忽略AutoCAD颜色系统并将所有内容设置为基本线宽1。
要解决此问题，请转到“插入”选项卡，然后单击“管理图像”下方的小箭头。

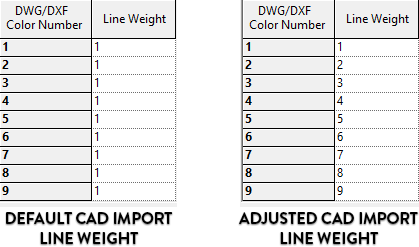

在下面，您可以看到默认设置中的线宽均设置为1.调整值以适合DWG颜色编号。重新导入DWG文件时，线条粗细将与“Revit线宽”设置相匹配。
13-在对象样式中调整CAD线重量
有时候您用的CAD文件，其中厚度直接分配给图层而不是使用颜色代码。当Revit导入此类文件时，它会将CAD线的粗细与RevitLineWeight设置中的最接近值相匹配。例如，厚度为0.30mm的CAD线将分配给线宽3，即0.35mm。

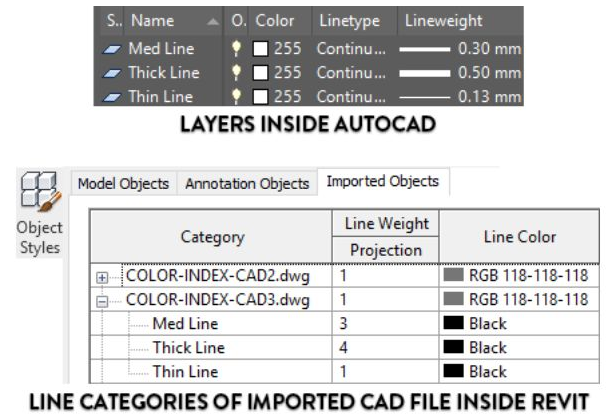

始终可以自定义所有导入的CAD图层的线宽。转到“对象样式”菜单，然后转到“导入的对象”选项卡。如下所示，您可以重新配置所有CAD图层的重量，颜色和图案。这将影响模型中CAD文件的所有实例。
想要更多提示？下载关于线重量的免费季节性小册子PDF。您将学习高级策略，以正确组织模板中的线宽。
14-为所有尺度做出相同的厚度

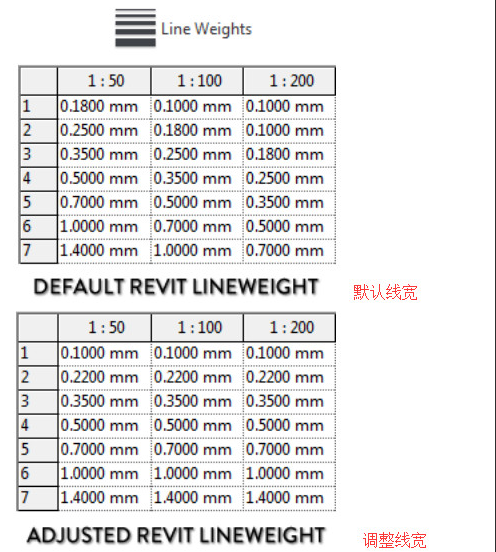

现在我们已经介绍了如何在Revit中使用线宽，是时候了进行战略建议了。在知识点1中，我们介绍了不同比例下设置不同线宽。虽然它在特定情况下可能有所帮助，但您可以使用相同的比例来简化模板。这样你会知道数值总是指相同的厚度。我们也略微加强厚度差，以获得更好的线条层次。
15-创建与线匹配的线名称
默认情况下，Revit具有称为细线，中线和粗线的线。这很模糊。而是创建使用数值的行名称在LineWeights菜单中设置（见下图）。要创建线条，请转到“线条样式”菜单。它位于“管理”选项卡中。您还可以添加实际厚度值行名称，但这只适合你选用了知识点14的建议，所有比例都用同一种线宽。
16-创建一个包含所有线的图例视图

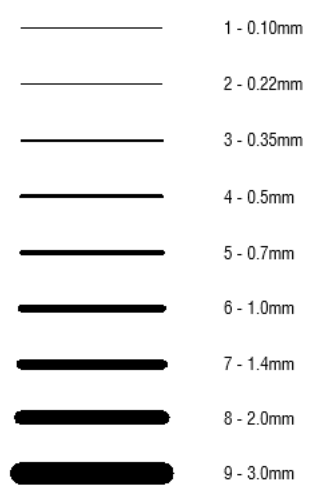

为了确保所有用户都了解样板中的线宽，我们应该创建一个图例视图，如图所示。
17-高级策略：保持1、2号线为专属线条

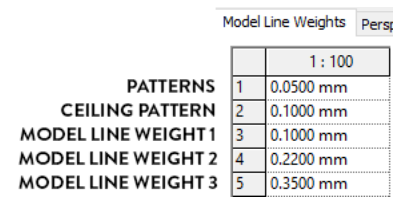

在知识点10中，线宽1总是用于图案和线宽2总是用于天花板图案。许多BIM经理建议使用线条1和2专门用于图案和天花板。这意味着3会是所有其他元素线型的最低值。实施这一战略可能是漫长而复杂的。你不得不修改所有族和族样板，以便他们永远不会使用线宽1和2。在下图中，您可以概览如何正确使用
这个系统。我不建议大家都这么做，但是如果你经验丰富并且对线宽有严格的要求，那么，这样吧。
